Wywoływanie ustawień globalnych
Podstawowe ustawienia projektowania konstrukcji betonowych zarządza się w oknie dialogowym 'Ustawienia globalne'. Okno to jest zasadniczo niezależne od normy, którą wybrano w danych bazowych modelu. Standardowe wartości mogą się jednak między sobą różnić.

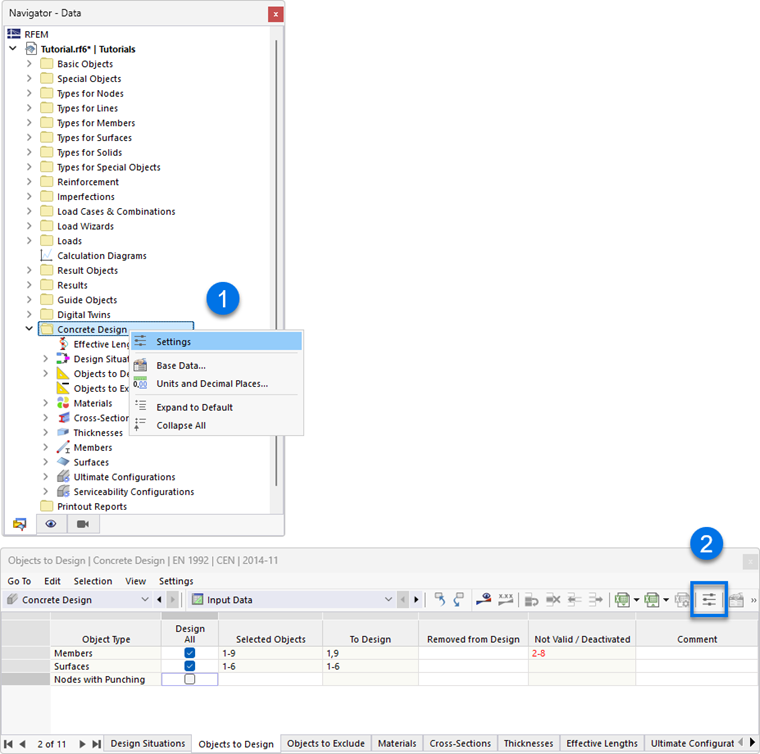

Ustawienia globalne można wywołać jednym z następujących sposobów:

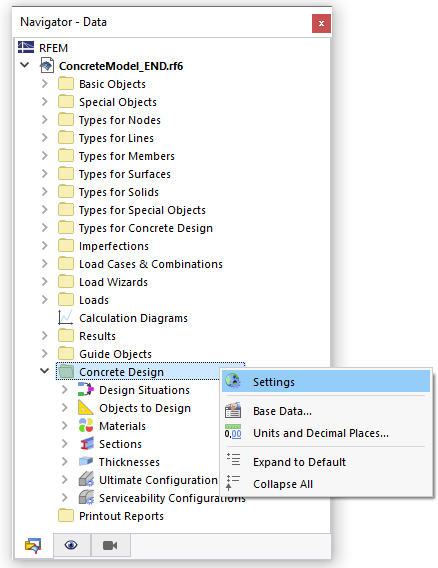

- Menu kontekstowe pozycji 'Projektowanie konstrukcji betonowych' w Nawigatorze
- Przycisk
w pasku narzędzi tabel dla projektowania konstrukcji betonowych

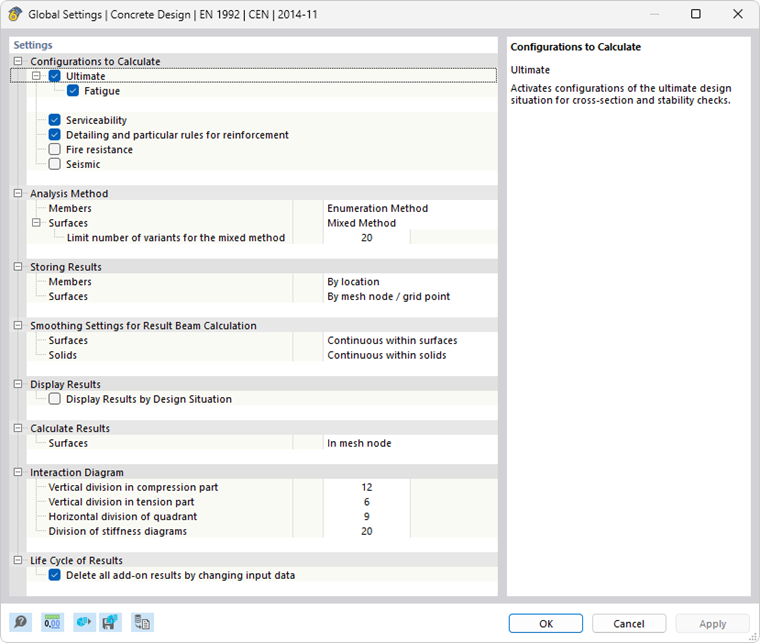

Ustawienia globalne
Konfiguracje do obliczenia
Za pomocą pól wyboru można sterować, które konfiguracje obliczeń mają być ogólnie badane. Przy obliczeniach według EN 1992-1-1 konfiguracje dla 'Nośności' i 'Użytkowalności' są domyślnie aktywne.
Metoda obliczeń
'Metoda enumeracji' jest domyślnie ustawiona zarówno dla prętów, jak i dla powierzchni. Jako dalsze metody obliczeń na liście dostępne są do wyboru 'Metoda obwiedni' oraz 'Metoda mieszana'.
- Metoda enumeracji: Wszystkie kombinacje obciążeń w ramach sytuacji obliczeniowej są obliczane pojedynczo, jedna po drugiej. Prowadzi to generalnie do najbardziej dokładnych wyników, może jednak w pewnych przypadkach powodować wydłużenie czasu obliczeń.
- Metoda obwiedni: Najpierw obliczane są siły wewnętrzne obwiedni, które wynikają dla sytuacji obliczeniowej z wartości ekstremalnych. Obwiednia jest następnie używana do obliczeń. Prowadzi to zazwyczaj do krótszego czasu obliczeń, może jednak w porównaniu z metodą enumeracji prowadzić do nieekonomicznego projektowania.
- Metoda mieszana: Obie opisane powyżej metody są łączone. Użytkownik ma tutaj możliwość dostosowania 'Liczby wariantów' jako wartości granicznej, przy której następuje przełączenie między metodą enumeracji a metodą obwiedni. Przy wartości standardowej 20 program stosuje metodę enumeracji, dopóki liczba „wariantów wyników" jest mniejsza niż 20. Jeżeli liczba wariantów w ramach sytuacji obliczeniowej jest większa lub równa 20, stosowana jest metoda obwiedni, aby oszczędzić czas obliczeń. Ustawienia można wykonać oddzielnie dla prętów i powierzchni.
Optymalizacja – maksymalny dopuszczalny stopień wykorzystania (w przygotowaniu)
Koncepcja obliczeń opiera się na metodzie weryfikacji. Oznacza to, że użytkownik podaje przekrój i zbrojenie, a program wykonuje na tej podstawie obliczenia. W przyszłym rozwoju RFEM i RSTAB planowane jest również optymalizowanie przekrojów i zbrojenia. Przy tym dąży się do określonego kryterium weryfikacji lub stopnia wykorzystania dla poszczególnych obliczeń. Można również podać wartość różną od '1.00', mniejszą lub większą, aby wpłynąć na cel optymalizacji.
Zapisywanie wyników
Można określić, czy dla prętów wyniki dla poszczególnych położeń x pręta ('Według miejsca') czy tylko dla pręta jako całości ('Według obiektu') mają być zapisywane. To drugie zajmuje mniej czasu, ale utrudnia szczegółową ocenę w tabelach wyników.
Dla powierzchni można określić, czy wyniki dla każdego węzła siatki ES lub punktu siatki i każdego obliczenia ('Według miejsca') czy dla każdego obliczenia tylko wynik miejsca decydującego na powierzchni ('Według obiektu') mają być zapisywane.
Ustawienia wygładzania dla obliczenia belek wynikowych
Belka wynikowa integruje siły wewnętrzne prętów, powierzchni lub brył. Przy obliczeniach w rozszerzeniu można sterować, które ustawienie wygładzania ma być stosowane przy integracji wyników. Na liście dostępne są następujące możliwości:
- Stały w elementach siatki
- Nieciągły
- Ciągły w obrębie powierzchni/brył (ustawienie wstępne)
- Ciągły w obrębie zbiorów powierzchni/zbiorów brył, w przeciwnym razie w obrębie powierzchni/brył
- Ciągły w obrębie wszystkich powierzchni/brył
Poszczególne możliwości są opisane w rozdziale wygładzanie wyników podręcznika RFEM.
Wyświetlanie wyników
Pole wyboru steruje tym, czy wyniki obliczeń dla każdej sytuacji obliczeniowej mają być opracowywane. Jest ono domyślnie dezaktywowane, aby praca w tabelach wyników mogła odbywać się bez długiego oczekiwania.
Obliczanie wyników
Za pomocą tej opcji można sterować, czy przy obliczaniu powierzchni mają być używane miejsca węzłów siatki ES czy punktów siatki (patrz rozdział Wyniki w podziale na powierzchnie podręcznika RFEM).
Obie opcje listy dotyczą wyników w tabelach oraz przy szczegółach warunków projektowych: Pozwalają sterować tym, czy wyświetlane są wartości węzłów siatki czy punktów siatki. Siatka powierzchni stanowi niezależne od siatki ES wyświetlanie w punktach wyników w regularnych odstępach (patrz rozdział Powierzchnie podręcznika RFEM). Opcje te nie mają wpływu na wyniki graficzne.

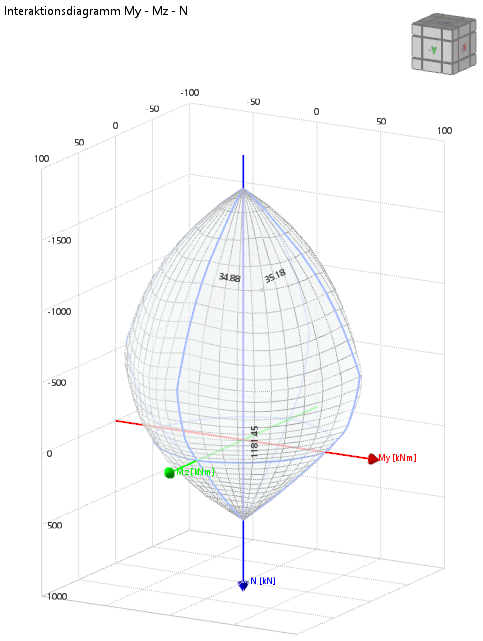

Wykres interakcji
Tutaj można określić parametry, które mają być używane do prezentacji wyników szczegółów warunków projektowych jako wykres interakcji.
Pręt zbrojeniowy
W kategorii Pręt zbrojeniowy określa się w punkcie Lista standardowa możliwych średnic, jakich średnic prętów program może używać przy automatycznym doborze średnicy. Lista jest definiowana oddzielnie dla:
- Średnica dla zbrojenia strzemionami ds,st,p
- Średnica dla zbrojenia podłużnego ds,p
Podaj średnice oddzielone przecinkami, np. '10.0, 16.0, 20.0'.
Listy standardowe obowiązują dla całego modelu. Są one przyjmowane jako wartości domyślne w oknie dialogowym Parametry dodatkowe grup zbrojenia.
Cykl życia wyników
Wyniki projektowania konstrukcji betonowych są usuwane, gdy tylko w danych wejściowych zostanie wprowadzona zmiana. Gwarantuje to, że obliczenia opierają się na poprawnych warunkach brzegowych. W niektórych przypadkach może być jednak sensowne zachowanie wyników, na przykład gdy użytkownik dostosowuje istniejące zbrojenie, a mimo to chce zobaczyć wyniki poprzedniego obliczenia – zbrojenia nieujętego. W takim przypadku dezaktywuj pole wyboru, aby uniknąć pełnego przeliczenia wyników betonu.
