Le specifiche generali per il progetto in calcestruzzo sono memorizzate nella finestra di dialogo Impostazioni globali. È possibile aprire questa finestra di dialogo utilizzando il pulsante

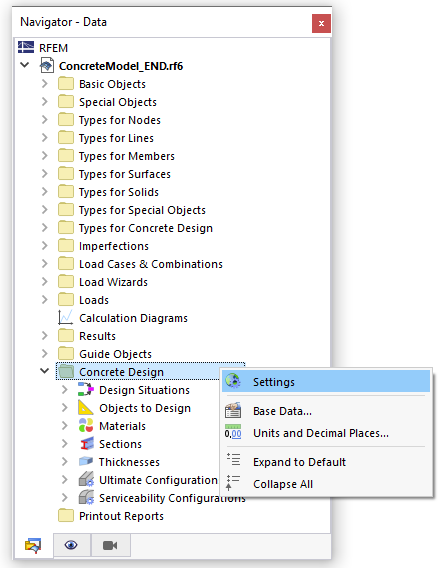

nella barra degli strumenti delle tabelle per la categoria 'Progetto calcestruzzo' (vedi immagine # extbookmark manual|image027506|Situazioni di progetto #). In alternativa, utilizzare il menu contestuale della voce del navigatore ' Verifica calcestruzzo '.
Le impostazioni globali sono indipendenti dal # extbookmark manual|image026561|Norm #, tuttavia, i valori standard possono differire in dettaglio. Utilizzare il pulsante
per ripristinare l'impostazione della norma di verifica.
Configurazioni da calcolare
È possibile utilizzare i pannelli di controllo per controllare quale # extbookmark manual|config|Le configurazioni di progetto # dovrebbero essere esaminate in generale. Durante la progettazione secondo EN 1992-1-1, le configurazioni per il 'valore limite ultimo' e lo 'stato limite di esercizio' sono attivate per impostazione predefinita.
Procedura progettuale
Il 'metodo di enumerazione' è preimpostato sia per le aste che per le superfici. Il 'Metodo di inviluppo' e il 'Metodo misto' sono disponibili come ulteriori metodi di verifica.
- Metodo di enumerazione : Tutte le combinazioni di carico all'interno di una situazione di progetto sono calcolate singolarmente una dopo l'altra. Questo di solito porta ai risultati più accurati, ma può anche portare a un aumento del tempo di calcolo.
- Metodo di inviluppo : Innanzitutto, vengono calcolate le forze interne dell'inviluppo, che risultano dai valori estremi per la situazione di progetto. La busta viene quindi utilizzata per il progetto. Di norma, ciò porta a un tempo di calcolo più breve, ma in determinate circostanze può portare a una progettazione antieconomica rispetto al metodo di enumerazione.
- Metodo misto : I due metodi sopra descritti sono combinati. Qui hai la possibilità di adattare il 'numero di varianti' come valore limite al quale puoi passare dal metodo di enumerazione al metodo di inviluppo. Con il valore predefinito di 20, il programma utilizza il metodo di enumerazione purché il numero di "varianti di risultati" sia inferiore a 20. Se il numero di varianti all'interno di una situazione di progetto è maggiore o uguale a 20, il metodo dell'inviluppo viene utilizzato per risparmiare tempo di calcolo. È possibile definire le impostazioni separatamente per aste e superfici.
Ottimizzazione - Tasso di lavoro massimo ammissibile
Il concetto di progetto si basa su una procedura di verifica. Ciò significa che si specifica la sezione trasversale e l'armatura e il programma esegue i controlli con queste specifiche. L'ottimizzazione delle sezioni trasversali e delle specifiche di armatura è prevista anche per lo sviluppo futuro di RFEM e RSTAB. Per le singole progettazioni si punta a un criterio di progettazione specifico o a un grado di utilizzo. Puoi anche specificare un valore che devia da ' 1.00 ', che può essere più piccolo o più grande, al fine di influenzare l'obiettivo di ottimizzazione.
Archiviazione risultati
È possibile specificare se i risultati per le singole posizioni x dell'asta (' Per posizione ') o solo per l'asta nel suo insieme (' Per oggetto ') devono essere salvati. Quest'ultimo richiede meno tempo, ma rende più difficile una valutazione dettagliata nelle tabelle dei risultati.
Per le superfici, è possibile specificare se i risultati per ogni nodo della mesh EF o punto della griglia e ogni progetto (' Secondo la posizione ') o se per ogni progetto solo il risultato del punto determinante nella superficie (' Secondo l'oggetto ') dovrebbe essere salvato.
Calcola risultati
Con questa opzione puoi controllare se le posizioni dei nodi della mesh EF o dei punti della griglia devono essere utilizzate per la progettazione delle superfici (vedi capitolo 6/000482 # grid-points results by area of the RFEM manual).
Questa impostazione influisce sui risultati visualizzati nelle tabelle dei risultati del progetto di calcestruzzo e nei dettagli del progetto. Ciò non ha alcuna influenza sui risultati grafici.
Ciclo di vita dei risultati
I risultati della verifica del calcestruzzo vengono eliminati non appena si modificano i dati di input. Ciò garantisce che il progetto sia basato sulle condizioni al contorno corrette. In alcuni casi, tuttavia, può essere utile conservare i risultati, ad esempio se si desidera modificare l'armatura esistente e continuare a vedere i risultati del calcolo precedente - l'armatura scoperta. In questo caso, disattivare la casella di controllo per evitare il ricalcolo completo dei risultati del calcestruzzo.

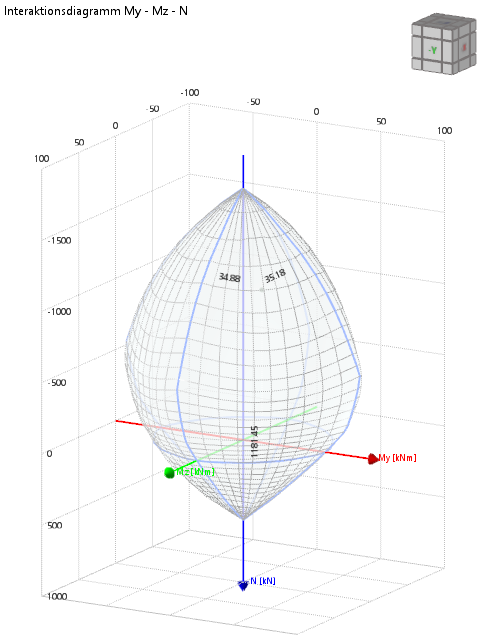

Diagramma di interazione
Qui è possibile specificare i parametri che devono essere utilizzati per la visualizzazione dei risultati dei dettagli di progetto come diagramma di interazione.
