Sezioni trasversali per verifica calcestruzzo

Nella tabella Sezioni trasversali della categoria 'Progettazione del calcestruzzo' sono elencate tutte le sezioni definite per il modello.

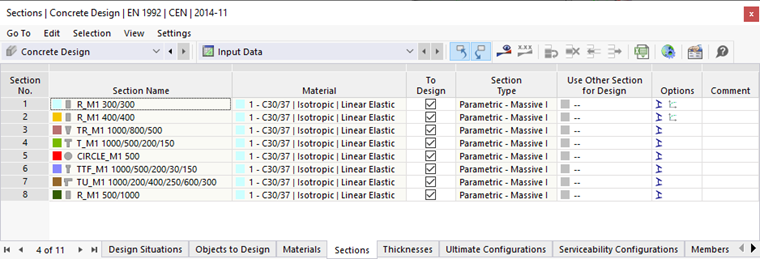

Tabella "Sezioni trasversali" per la verifica del calcestruzzo

Sezioni ammissibili

Il colore del testo delle sezioni trasversali fornisce informazioni sull'uso e l'ammissibilità della sezione per la progettazione del calcestruzzo:

• nero = Sezione adatta per la progettazione
• rosso = Sezione non adatta per la progettazione
• blu = Sezione non utilizzata nel modello
• grigio = Sezione non utilizzata per gli oggetti da progettare

Sezioni trasversali per verifica calcestruzzo

Nello stato attuale di sviluppo del programma, non tutti i tipi di sezioni a spessore elevato sono progettabili: Per le verifiche delle aste, è necessario generare un'armatura sotto forma di posizioni , che sia adattata alla geometria della sezione. La disposizione dell'armatura per sezioni meno comuni è ancora in fase di sviluppo. Pertanto, vengono visualizzate in rosso nella tabella.

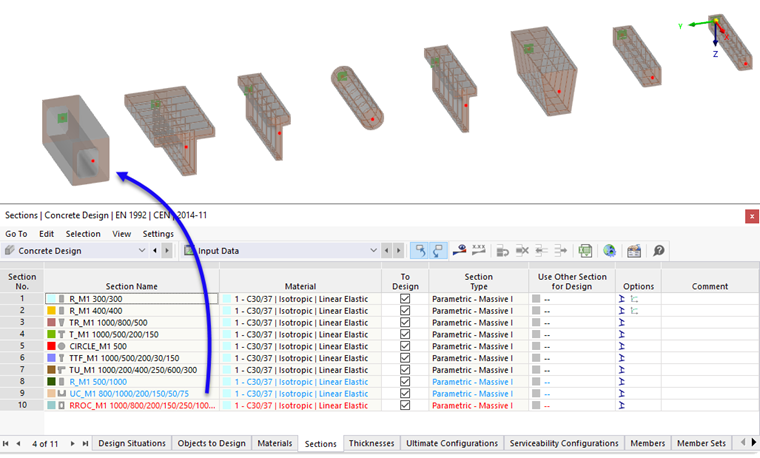

Tipo di sezione trasversale non valido senza proposta di armatura

Rimuovere sezione dalla progettazione

Con una sezione valida, è possibile escludere tutti gli oggetti dalla progettazione disattivando il campo di controllo 'Da progettare', cui è associata la sezione. Questi oggetti sono quindi classificati nella tabella Oggetti da progettare come 'Non valido / disabilitato' e non vengono sottoposti a verifica nella progettazione.

Sostituire sezione per progettazione

Se si desidera utilizzare una sezione diversa per la progettazione rispetto a quella del modello, è possibile indicare nella colonna 'Utilizzare altra sezione per la progettazione' la denominazione della sezione alternativa. Ciò non ha alcun impatto sui risultati dell'analisi strutturale: Per la progettazione della sezione alternativa vengono utilizzate le dimensioni di taglio calcolate delle aste.

Utilizzo di altre sezioni per la verifica

Se in questa colonna è presente un'altra sezione, nel menu contestuale di questa cella sono disponibili ulteriori opzioni. Ciò consente, ad esempio, di esportare la sezione modificata nel programma principale per ricalcolare le dimensioni di taglio con le rigidezze modificate.

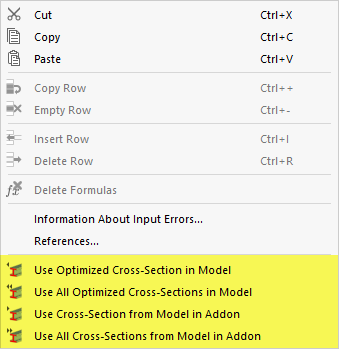

Menù contestuale con opzioni per esportare o importare la sezione

Opzioni

I simboli nella colonna 'Opzioni' rappresentano diversi settaggi o valori modificati. Forniscono una panoramica rapida, ad esempio per riconoscere le sezioni con proprietà adattate.

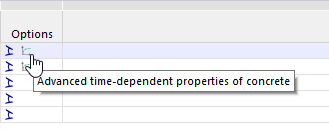

Simboli per le sezioni trasversali nella colonna "Opzioni".

Cliccando su un simbolo è possibile aprire la finestra di dialogo di modifica della sezione.

	Indica che la rigidità alla torsione della sezione non viene considerata
	Indica che l'opzione Proprietà avanzate dipendenti dal tempo del calcestruzzo è attivata
