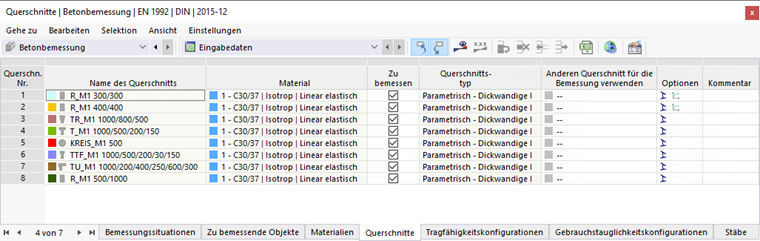

In der Tabelle Querschnitte der Kategorie 'Betonbemessung' sind alle Querschnitte aufgelistet, die für das Modell definiert wurden.
Zulässige Querschnitte
Die Schriftfarbe der Querschnitte gibt Auskunft über die Verwendung und Zulässigkeit des Querschnitts für die Betonbemessung:
- schwarz = Querschnitt ist für Bemessung geeignet
- rot = Querschnitt ist für Bemessung nicht geeignet
- blau = Querschnitt wird im Modell nicht verwendet
- grau = Querschnitt wird bei zu bemessenden Objekten nicht verwendet

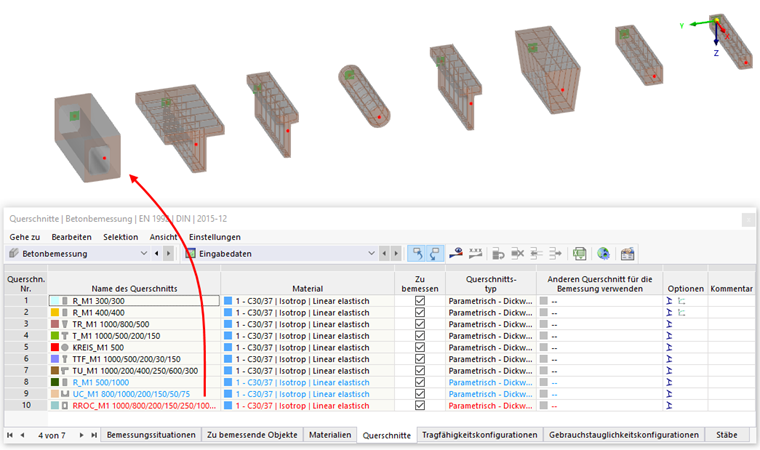

Im aktuellen Entwicklungsstand des Programms sind noch nicht alle dickwandigen Querschnittstypen bemessbar: Für die Nachweise der Stäbe muss eine Bewehrung in Form von Positionen erzeugt werden, der auf die Querschnittsgeometrie abgestimmt ist. Das Bewehrungslayout für weniger gebräuchliche Querschnitte ist noch in Arbeit. Sie werden in der Tabelle daher rot dargestellt.
Querschnitt aus Bemessung entfernen
Bei einem gültigen Querschnitt können Sie mit dem Deaktivieren des Kontrollfeldes 'Zu bemessen' alle Objekte von der Bemessung ausschließen, denen der Querschnitt zugeordnet ist. Diese Objekte werden damit in der Tabelle Zu bemessende Objekte als 'Nicht gültig / deaktiviert' klassifiziert und bei der Bemessung nicht untersucht.
Querschnitt für Bemessung ersetzen

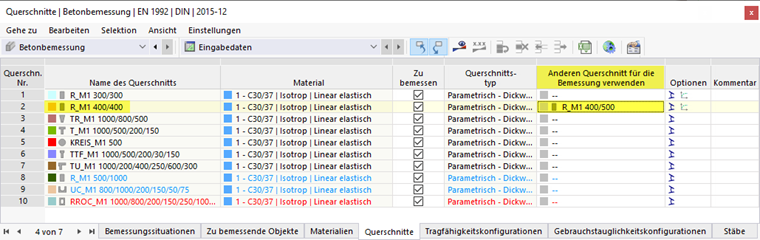

Wenn Sie für die Bemessung einen anderen Querschnitt als im Modell benutzen wollen, können Sie in der Spalte 'Anderen Querschnitt für die Bemessung verwenden' die Bezeichnung des Alternativquerschnitts angeben. Dies hat keine Auswirkungen auf die Ergebnisse der statischen Analyse: Für die Bemessung des Alternativquerschnitts werden die berechneten Stabschnittgrößen verwendet.

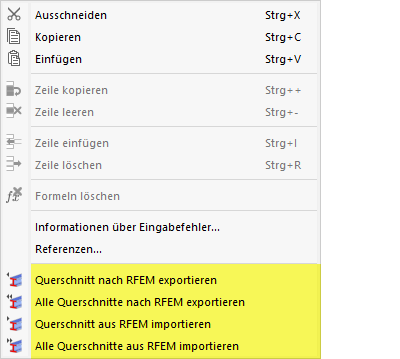

Ist in dieser Spalte ein anderer Querschnitt hinterlegt, so stehen im Kontextmenü dieser Zelle weitere Optionen zur Verfügung. Damit können Sie beispielsweise den geänderten Querschnitt in das Hauptprogramm exportieren, um die Schnittgrößen mit den geänderten Steifigkeiten neu zu berechnen.
Optionen
Die Symbole in der Spalte 'Optionen' stehen für verschiedene Einstellungen oder modifizierte Werte. Sie ermöglichen einen schnellen Überblick, beispielsweise um Querschnitte mit angepassten Eigenschaften zu erkennen.
Mit dem Klick auf ein Symbol können Sie den Bearbeitungsdialog des Querschnitts aufrufen.
|
Zeigt an, dass die Wölbsteifigkeit des Querschnitts nicht berücksichtigt wird |
|
Zeigt an, dass die Option Erweiterte zeitabhängige Kennwerte des Betons aktiviert ist |
