Secciones para el cálculo de hormigón

En la tabla Secciones de la categoría 'Dimensionado de hormigón' se enumeran todas las secciones que se han definido para el modelo.

Tabla "Secciones" para el cálculo de hormigón

Secciones permitidas

El color de la fuente de las secciones informa sobre el uso y la permisibilidad de la sección para el dimensionado de hormigón:

• negro = Sección es adecuada para el dimensionado
• rojo = Sección no es adecuada para el dimensionado
• azul = Sección no se utiliza en el modelo
• gris = Sección no se utiliza en objetos a dimensionar

Secciones para diseño de hormigón

En el estado actual de desarrollo del programa, no todos los tipos de secciones gruesas son dimensionables: Para las verificaciones de las barras, se debe generar una armadura en forma de Posiciones que esté acorde con la geometría de la sección. Todavía se está trabajando en el diseño de armaduras para secciones menos comunes. Por lo tanto, se representan en rojo en la tabla.

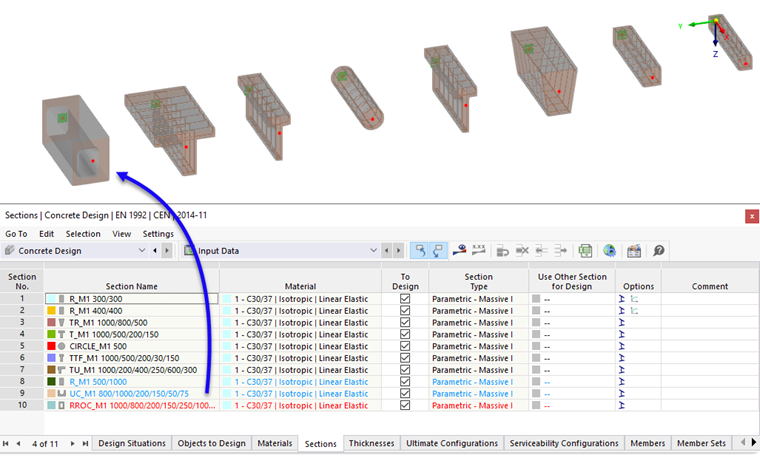

Tipo de sección no válido sin propuesta de armadura

Eliminar sección del dimensionado

En una sección válida, puede excluir todos los objetos del dimensionado a los que está asignada la sección desactivando la casilla de control 'Dimensionar'. Estos objetos se clasificarán en la tabla Objetos a dimensionar como 'No válido / desactivado' y no se examinarán en el dimensionado.

Sustituir sección para el dimensionado

Si desea utilizar una sección diferente a la del modelo para el dimensionado, puede especificar la designación de la sección alternativa en la columna 'Utilizar otra sección para el dimensionado'. Esto no tiene efectos en los resultados del análisis estático: Para el dimensionado de la sección alternativa se utilizarán los tamaños de sección de barra calculados.

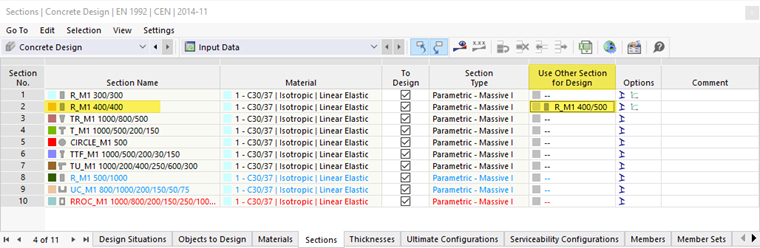

Usar otra sección para el diseño

Si en esta columna hay otra sección asignada, el menú contextual de esta celda ofrece más opciones. Esto le permite, por ejemplo, exportar la sección modificada al programa principal para recalcular los tamaños de sección con las rigideces modificadas.

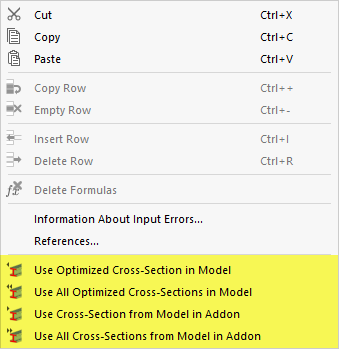

Menú contextual con opciones para exportar o importar la sección

Opciones

Los símbolos en la columna 'Opciones' representan diferentes configuraciones o valores modificados. Permiten una visión general rápida, por ejemplo, para identificar secciones con propiedades ajustadas.

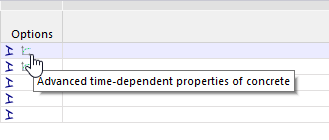

Símbolos para secciones en la columna "Opciones"

Al hacer clic en un símbolo, puede acceder al diálogo de edición de la sección.

	Indica que la rigidez a la torsión de la sección no se considera
	Indica que la opción Propiedades dependientes del tiempo avanzadas del hormigón está activada
