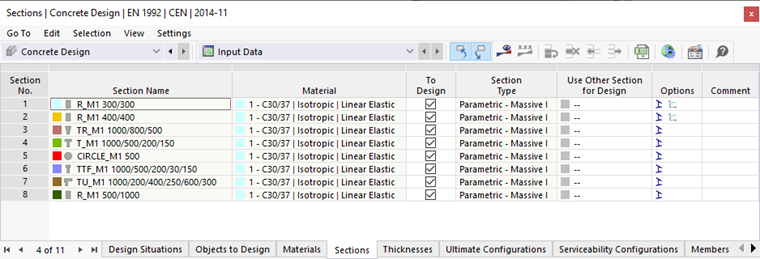

V tabulce Průřezy v kategorii 'Posouzení železobetonových konstrukcí' jsou uvedeny všechny průřezy, které byly pro model definovány.
Přípustné průřezy
Barva písma průřezů poskytuje informaci o použití a přípustnosti průřezu pro posouzení železobetonových konstrukcí:
- černá = průřez je pro posouzení vhodný
- červená = průřez není pro posouzení vhodný
- modrá = průřez se v modelu nepoužívá
- šedá = průřez se nepoužívá u objektů určených k posouzení

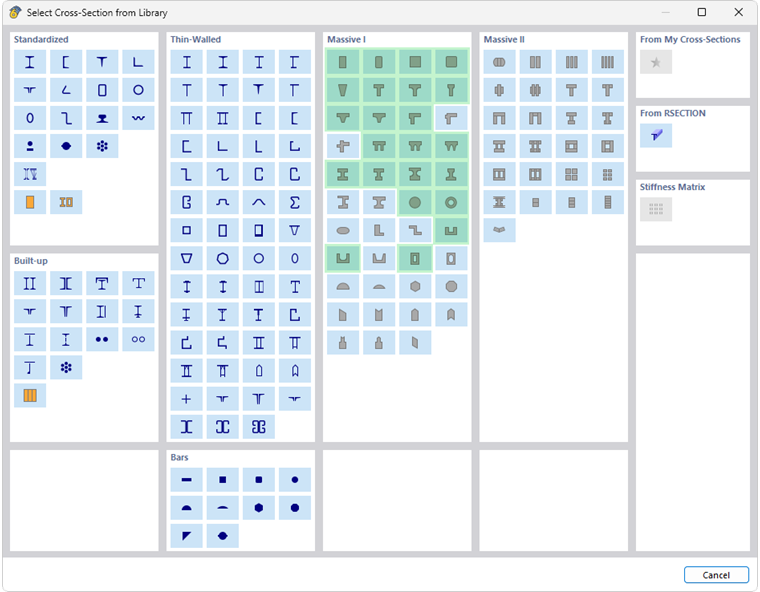

V aktuálním stavu vývoje programu zatím nejsou všechny typy plnostěnných průřezů posuzovatelné: Pro posouzení prutů je nutné vytvořit výztuž ve formě Poloh , která je přizpůsobena geometrii průřezu. Rozmístění výztuže pro méně běžné průřezy je stále ve zpracování. Proto jsou v tabulce zobrazeny červeně.
Odebrání průřezu z posouzení
U platného průřezu můžete zrušením zaškrtávacího políčka 'Posuzovat' vyloučit z posouzení všechny objekty, kterým je tento průřez přiřazen. Tyto objekty jsou poté v tabulce Objekty k posouzení klasifikovány jako 'Neplatné / deaktivované' a při posouzení nejsou zkoumány.
Nahrazení průřezu pro posouzení

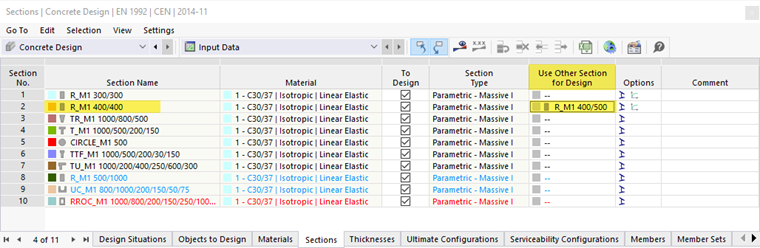

Pokud pro posouzení chcete použít jiný průřez, než je v modelu, můžete ve sloupci 'Použít jiný průřez pro posouzení' zadat označení náhradního průřezu. To nemá žádný vliv na výsledky statické analýzy: Pro posouzení náhradního průřezu se používají vypočtené vnitřní síly prutu.
Je-li v tomto sloupci uložen jiný průřez, jsou v místní nabídce této buňky k dispozici další možnosti. Například můžete změněný průřez exportovat do hlavního programu, aby se vnitřní síly přepočítaly se změněnými tuhostmi.
Možnosti

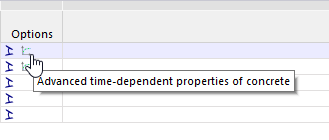

Symboly ve sloupci 'Možnosti' představují různá nastavení nebo upravené hodnoty. Poskytují rychlý přehled, například pro rozpoznání průřezů s upravenými vlastnostmi.
Kliknutím na symbol můžete otevřít dialog úprav průřezu.
|
Označuje, že tuhost průřezu při ohybu z krutu (vázová tuhost) není uvažována |
|
Označuje, že je aktivována možnost Rozšířené časově závislé charakteristiky betonu |
<<
