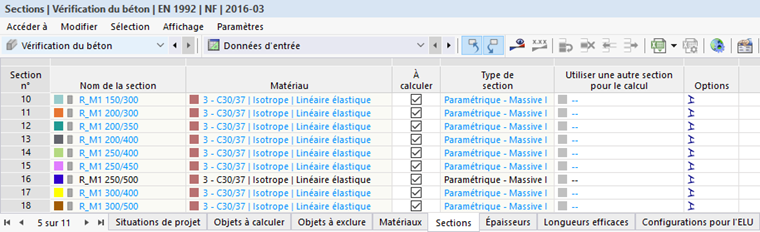

Dans le tableau Sections de la catégorie 'Vérification du béton', toutes les sections définies pour le modèle sont répertoriées.
Sections admissibles
La couleur de police des sections renseigne sur l'utilisation et l'admissibilité de la section pour la vérification du béton :
- noir = la section est appropriée pour la vérification
- rouge = la section n'est pas appropriée pour la vérification
- bleu = la section n'est pas utilisée dans le modèle
- gris = la section n'est pas utilisée pour les objets à vérifier

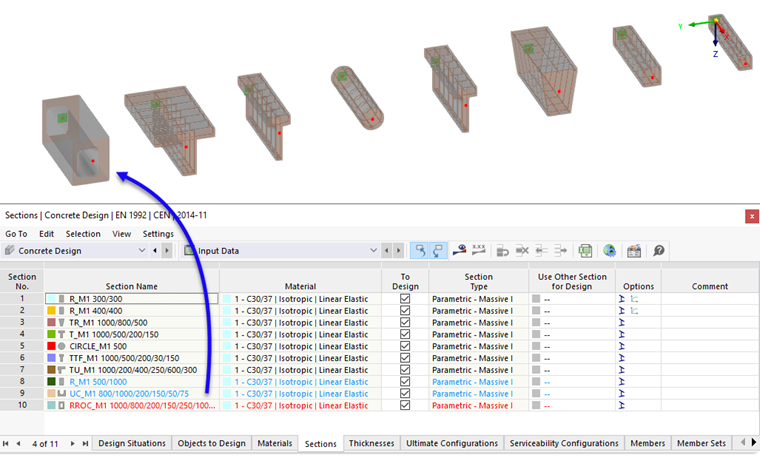

Dans l'état actuel du développement du programme, tous les types de sections à parois épaisses ne sont pas encore vérifiables : pour les vérifications des barres, il faut créer une armature sous forme de positions adaptée à la géométrie de la section. La disposition des armatures pour les sections moins courantes est encore en cours d'élaboration. Elles sont donc affichées en rouge dans le tableau.
Retirer une section de la vérification
Pour une section valide, vous pouvez désactiver la case 'À vérifier' afin d'exclure de la vérification tous les objets auxquels la section est attribuée. Ces objets sont ainsi classés comme « Non valide / désactivé » dans le tableau Objets à vérifier et ne sont pas analysés lors de la vérification.
Remplacer une section pour la vérification

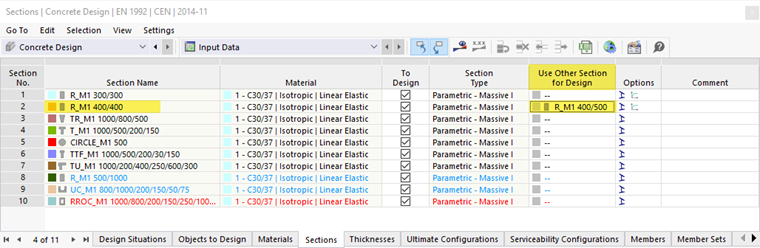

Si vous souhaitez utiliser pour la vérification une autre section que celle du modèle, vous pouvez indiquer la désignation de la section alternative dans la colonne « Utiliser une autre section pour la vérification ». Cela n'a aucune incidence sur les résultats de l'analyse statique : pour la vérification de la section alternative, les efforts internes de barre calculés sont utilisés.

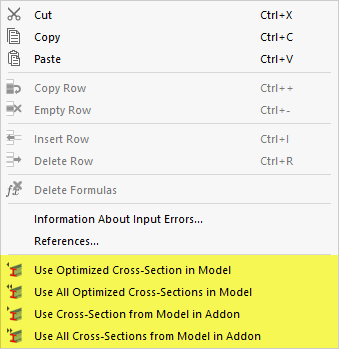

Si une autre section est enregistrée dans cette colonne, d'autres options sont disponibles dans le menu contextuel de cette cellule. Elles permettent par exemple d'exporter la section modifiée dans le logiciel principal afin de recalculer les efforts internes avec les rigidités modifiées.
Options

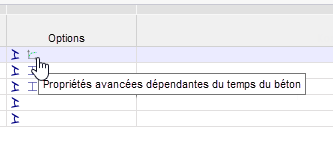

Les symboles dans la colonne « Options » représentent différents paramètres ou valeurs modifiées. Ils offrent un aperçu rapide, par exemple pour identifier les sections dont les propriétés ont été adaptées.
En cliquant sur un symbole, vous pouvez ouvrir la boîte de dialogue de modification de la section.
|
Indique que la rigidité de gauchissement de la section n'est pas prise en compte |
|
Indique que l'option Propriétés avancées du béton dépendantes du temps est activée |
