Przekroje do wymiarowania betonu

W tabeli Przekroje kategorii 'Projektowanie konstrukcji betonowych' wymienione są wszystkie przekroje zdefiniowane dla modelu.

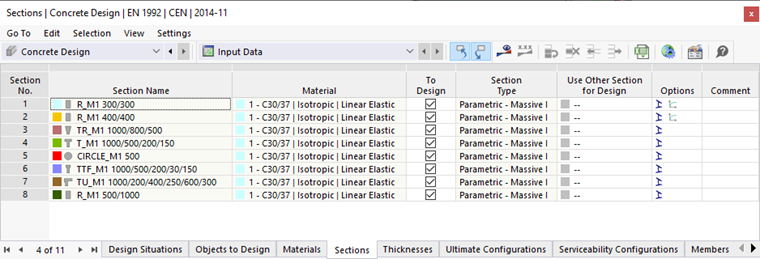

Tabela "Przekroje" dla wymiarowania betonu

Dopuszczalne przekroje

Kolor czcionki przekrojów informuje o zastosowaniu i dopuszczalności przekroju do projektowania konstrukcji betonowych:

• czarny = przekrój nadaje się do projektowania
• czerwony = przekrój nie nadaje się do projektowania
• niebieski = przekrój nie jest używany w modelu
• szary = przekrój nie jest używany przy obiektach do zaprojektowania

Przekroje do projektowania konstrukcji betonowych

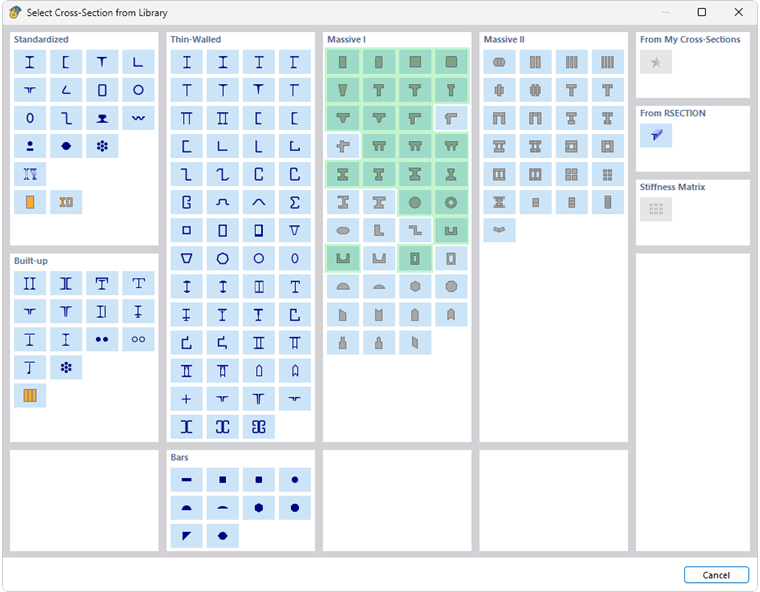

W obecnym stanie rozwoju programu nie wszystkie grubościenne typy przekrojów nadają się jeszcze do projektowania: W celu obliczeń prętów należy utworzyć zbrojenie w postaci Pozycji , dopasowanego do geometrii przekroju. Rozmieszczenie zbrojenia dla rzadziej używanych przekrojów jest jeszcze w opracowaniu. Dlatego przekroje te są w tabeli wyświetlane na czerwono.

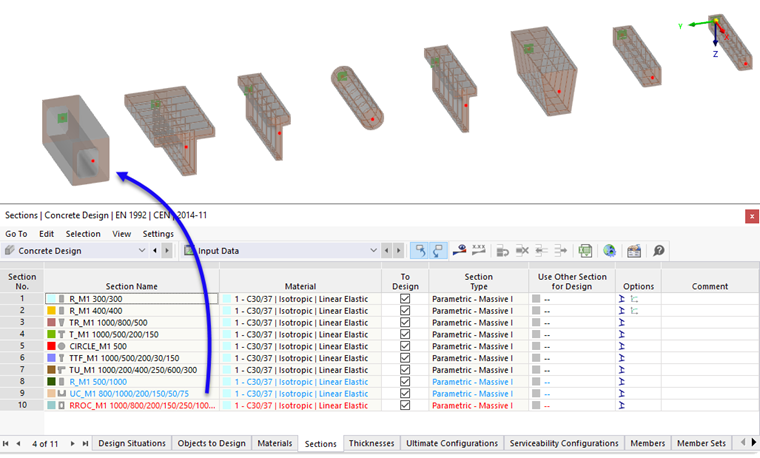

Nieprawidłowy typ przekroju bez propozycji zbrojenia

Usunięcie przekroju z projektowania

W przypadku prawidłowego przekroju można poprzez odznaczenie pola wyboru 'Do zaprojektowania' wykluczyć z projektowania wszystkie obiekty, którym przypisany jest ten przekrój. Obiekty te są wówczas klasyfikowane w tabeli Obiekty do zaprojektowania jako 'Nieprawidłowy / wyłączony' i nie są badane podczas projektowania.

Zastąpienie przekroju do projektowania

Jeżeli do projektowania chce się użyć innego przekroju niż w modelu, można w kolumnie 'Użycie innego przekroju do projektowania' podać nazwę przekroju alternatywnego. Nie ma to wpływu na wyniki analizy statycznej: Do projektowania przekroju alternatywnego używane są obliczone siły wewnętrzne w pręcie.

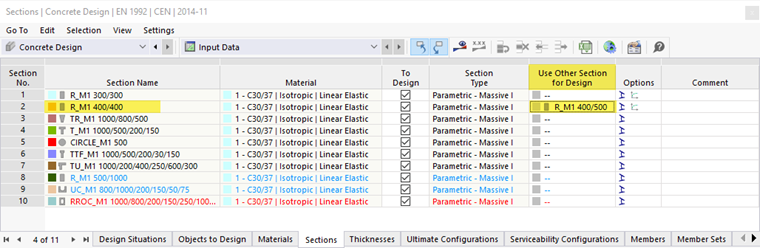

Zastosowanie innego przekroju do obliczeń

Jeżeli w tej kolumnie przypisany jest inny przekrój, w menu kontekstowym tej komórki dostępne są dalsze opcje. Pozwalają one na przykład wyeksportować zmieniony przekrój do programu głównego, aby ponownie obliczyć siły wewnętrzne ze zmienionymi sztywnościami.

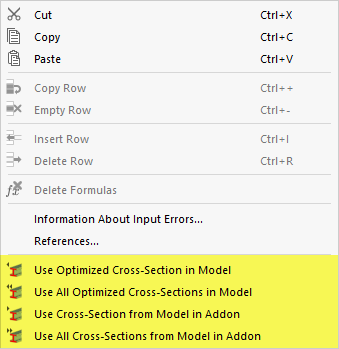

Menu kontekstowe z opcjami eksportu i importu przekroju

Opcje

Symbole w kolumnie 'Opcje' oznaczają różne ustawienia lub zmodyfikowane wartości. Umożliwiają one szybki przegląd, na przykład w celu rozpoznania przekrojów o dostosowanych właściwościach.

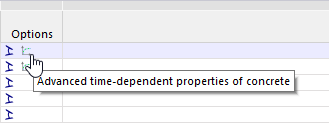

Symbole przekrojów w kolumnie 'Opcje'

Kliknięcie symbolu otwiera okno dialogowe edycji przekroju.

	Wskazuje, że sztywność deplanacji przekroju nie jest uwzględniana
	Wskazuje, że aktywna jest opcja Zaawansowane parametry zależne od czasu betonu
