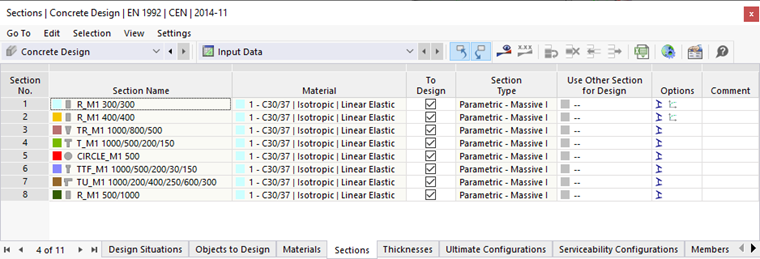

Na tabela Seções Transversais da categoria 'Dimensionamento de Concreto' estão listadas todas as seções transversais definidas para o modelo.
Seções Transversais Permitidas
A cor do texto das seções transversais fornece informações sobre o uso e a permissibilidade da seção transversal para o dimensionamento de concreto:
- preto = Seção transversal é adequada para dimensionamento
- vermelho = Seção transversal não é adequada para dimensionamento
- azul = Seção transversal não é usada no modelo
- cinza = Seção transversal não é usada em objetos a serem dimensionados

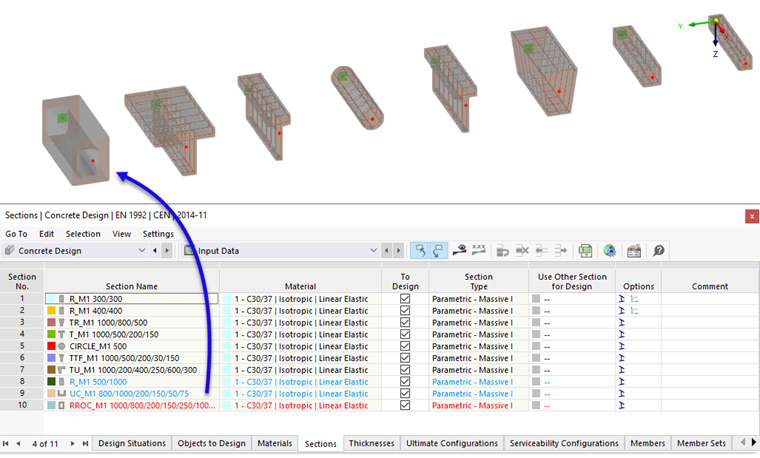

No estágio atual de desenvolvimento do programa, nem todos os tipos de seção transversal de parede grossa são dimensionáveis: Para as verificações das barras, deve ser criado um reforço na forma de Posições , que é ajustado à geometria da seção transversal. O layout do reforço para seções menos comuns ainda está em desenvolvimento. Por isso, eles são representados em vermelho na tabela.
Remover Seção Transversal do Dimensionamento
Para uma seção transversal válida, você pode excluir todos os objetos do dimensionamento desativando a caixa de verificação 'Para dimensionamento', aos quais a seção transversal está atribuída. Esses objetos são então classificados na tabela Objetos para dimensionamento como 'Inválido / desativado' e não são verificados no dimensionamento.
Substituir Seção Transversal para Dimensionamento

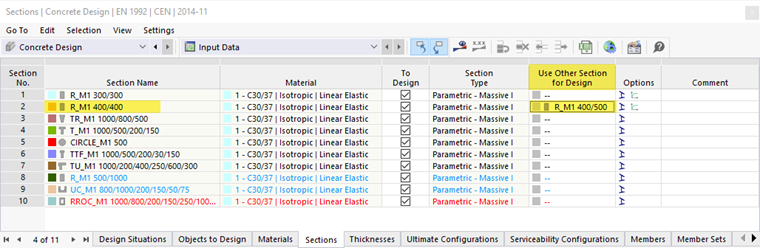

Se deseja usar uma seção transversal diferente da do modelo para dimensionamento, você pode especificar a designação da seção transversal alternativa na coluna 'Usar outra seção transversal para o dimensionamento'. Isso não afeta os resultados da análise estática: As forças de seção de barra calculadas são usadas para o dimensionamento da seção transversal alternativa.

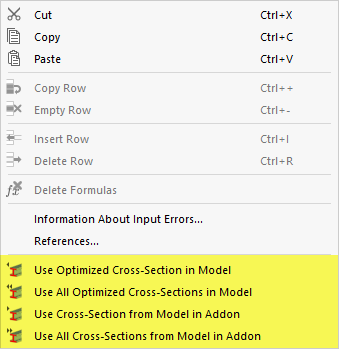

Se uma seção transversal diferente estiver armazenada nesta coluna, mais opções estarão disponíveis no menu de contexto desta célula. Isso permite, por exemplo, exportar a seção transversal modificada para o programa principal para recalcular as forças de seção com as rigidezes modificadas.
Opções

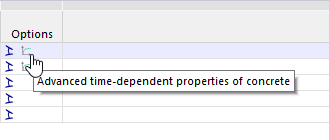

Os ícones na coluna 'Opções' representam várias configurações ou valores modificados. Eles permitem uma visão geral rápida, por exemplo, para identificar seções transversais com propriedades ajustadas.
Clicando em um ícone, você pode abrir a caixa de diálogo de edição da seção transversal.
|
Indica que a rigidez à encurvadura da seção transversal não é considerada |
|
Indica que a opção Propriedades avançadas e dependentes do tempo do concreto está ativada |
