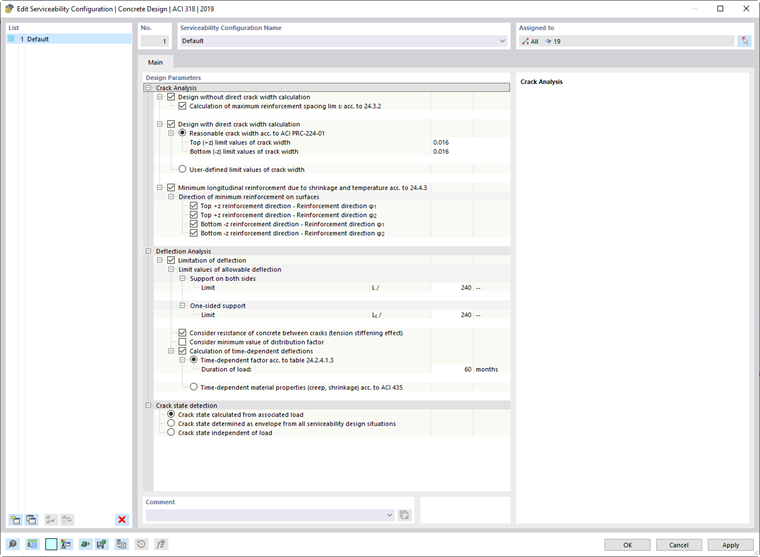

I parametri specifici della norma sono organizzati nella finestra di dialogo 'Modifica configurazione del servizio'. Qui vengono gestite congiuntamente le impostazioni per aste e superfici.
@image039174@
I 'Parametri di verifica' sono suddivisi in diverse categorie in cui è possibile effettuare modifiche.
Verifica delle deflessioni
Se la casella di controllo 'Limitazione della deflessione' è selezionata, il programma controlla i componenti in relazione ai valori limite consentiti e fornisce un criterio di verifica corrispondente. In questo contesto, le condizioni di supporto dei componenti giocano un ruolo decisivo.
Nella categoria 'Valori limite delle deflessioni ammissibili', il valore limite per la verifica è impostato su L/240 per un 'Supporto su entrambi i lati' e su Lc/240 per un 'Supporto su un solo lato'.
Se si seleziona la casella di controllo 'Considerare la resistenza del calcestruzzo tra le fessure (Tension Stiffening)', durante la verifica delle deflessioni si tiene conto della collaborazione del calcestruzzo in trazione tra le fessure. Questo effetto è noto anche come "Tension Stiffening": nei componenti in calcestruzzo armato fessurato, le forze di trazione nel punto di fessura sono assorbite dalla sola armatura, ma tra due fessure le tensioni di trazione vengono trasferite nel calcestruzzo attraverso l'aderenza (dislocabile). Così, il calcestruzzo partecipa a sopportare le forze di trazione interne, con un conseguente incremento della rigidità del componente.
Nel calcolo analitico delle deformazioni, si considera il danneggiamento della sezione trasversale del calcestruzzo nello stato fessurato attraverso il coefficiente di distribuzione ζ. Questo coefficiente viene determinato automaticamente in base alla situazione di carico, elemento per elemento o per punti x. Se si seleziona la casella di controllo 'Considerare il valore minimo del fattore di distribuzione', è possibile specificare un valore minimo per ζ, ad esempio per considerare un "danno minimo" nei punti di annulamento del momento che non si otterrebbe con il carico definito.
Attivando la casella 'Calcolo delle deflessioni dipendenti dal tempo', si includono nel calcolo delle deformazioni gli effetti del calcestruzzo dipendenti dal tempo (scorrimento e ritiro). Gli effetti dipendenti dal tempo del calcestruzzo possono essere considerati o tramite un fattore dipendente dal tempo secondo la tabella 24.2.4.1.3 (ACI 318-19) o tramite proprietà dei materiali dipendenti dal tempo (scorrimento e ritiro) secondo ACI 435.

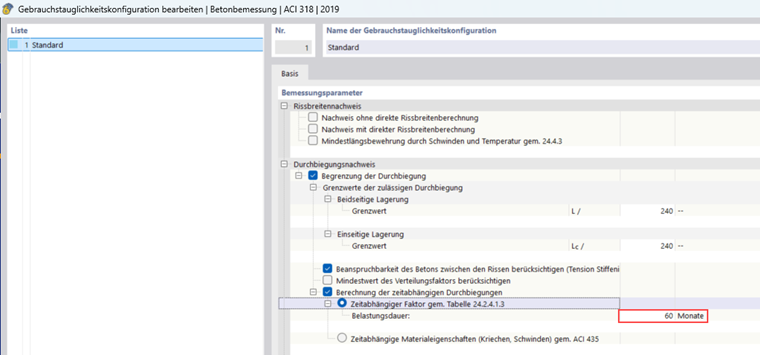

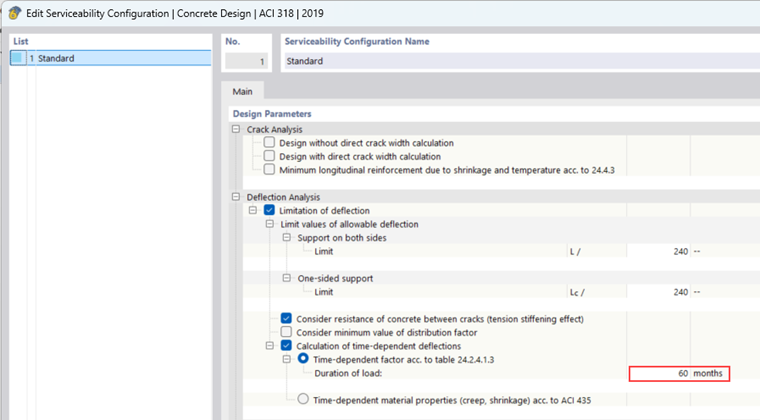

Fattore dipendente dal tempo secondo la tabella 24.2.4.1.3
Il fattore dipendente dal tempo ξ viene determinato in base alla durata del carico t. Secondo ACI 318-19, tabella 24.2.4.1.3, per durate di carico tra 12 e 60 mesi si esegue un'interpolazione lineare:
- ξ = 1,4 per t = 12
- 𝜉 = 2,0 per t = 60 mesi
La durata del carico deve essere inserita nella configurazione del servizio.
Il fattore a lungo termine λΔ per considerare scorrimento e ritiro secondo ACI 318-19 è: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
La deflessione finale nel punto considerato si ottiene moltiplicando la deflessione istantanea per il fattore a lungo termine: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
