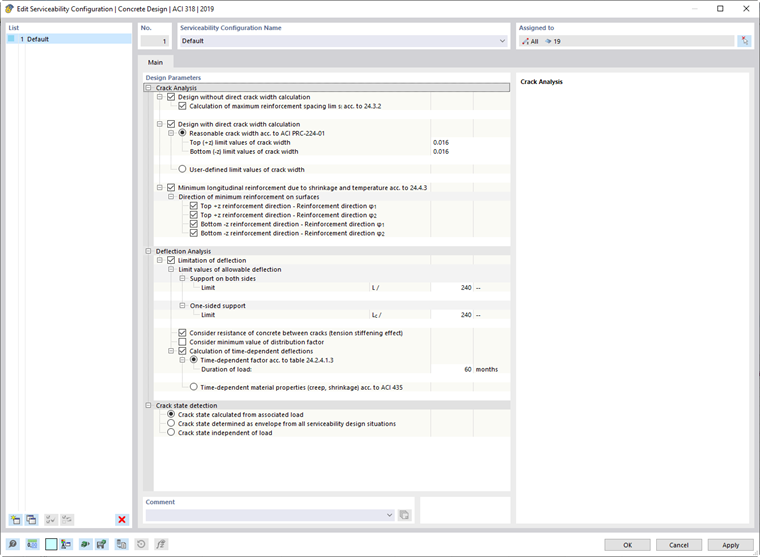

Parametry specyficzne dla normy są zorganizowane w oknie dialogowym 'Edytuj konfigurację użytkowalności'. Tam są wspólnie zarządzane ustawienia dla prętów i powierzchni.
Parametry 'Projektowania' są podzielone na kilka kategorii, w których można dokonywać dostosowań.
Sprawdzenie ugięcia
Jeśli pole wyboru 'Ograniczenie ugięcia' jest zaznaczone, program sprawdza komponenty pod kątem dopuszczalnych wartości granicznych i podaje odpowiednie kryterium sprawdzania. Warunki podparcia komponentów odgrywają przy tym kluczową rolę.
W kategorii 'Granice dopuszczalnego ugięcia' wartość graniczna dla projektowania jest domyślnie ustawiona na L/240 dla 'Podparcia obustronnego' i na Lc/240 dla 'Podparcia jednostronnego'.
Jeśli zaznaczysz pole wyboru 'Uwzględnienie współpracowania betonu między pęknięciami (Tension Stiffening)', przy sprawdzeniu ugięcia uwzględniane jest usztywniające współpracowanie betonu w rozciąganiu między pęknięciami. Efekt ten nazywany jest również "Tension Stiffening": w pękniętych elementach żelbetowych, siły rozciągające w szczelinie są co prawda przyjmowane tylko przez zbrojenie, ale pomiędzy dwoma pęknięciami siły rozciągające są wprowadzane do betonu przez (przesuwny) związek. W ten sposób beton uczestniczy w przyjmowaniu wewnętrznych sił rozciągających, co prowadzi do zwiększenia sztywności elementu.
Przy analitycznym obliczaniu deformacji uszkodzenie przekroju betonowego w stanie pękniętym jest uwzględniane poprzez współczynnik rozkładu ζ. Współczynnik ten jest automatycznie określany na podstawie sytuacji obciążeń dla poszczególnych elementów lub miejsc. Jeśli zaznaczysz pole wyboru 'Uwzględnij wartość minimalną współczynnika rozkładu', możesz ustawić minimalną wartość dla ζ, na przykład aby zastosować "minimalne uszkodzenie" w miejscach zerowych przejść momentowych, które nie wynikałoby z zdefiniowanego obciążenia.
Poprzez włączenie pola wyboru „Obliczanie ugięć związanych z czasem” do obliczeń ugięć włączone są efekty czasowe betonu (pełzanie i skurcz). Przebieg efektów czasowych betonu może być uwzględniany za pomocą współczynnika czasowego zgodnie z tabelą 24.2.4.1.3 (ACI 318-19) lub za pomocą czasowych właściwości materiałowych (pełzanie i skurcz) zgodnie z ACI 435.

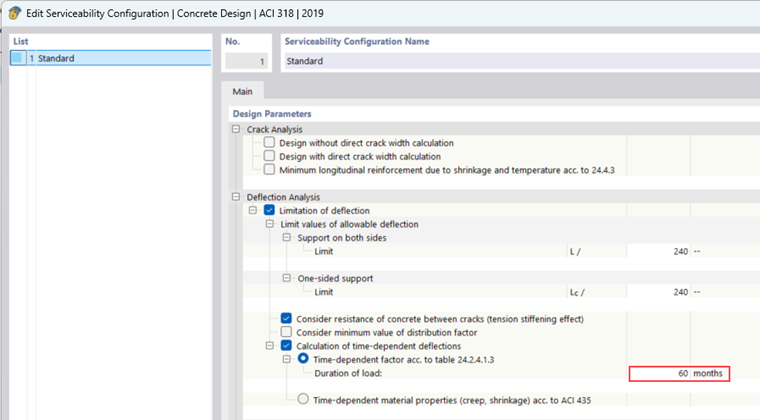

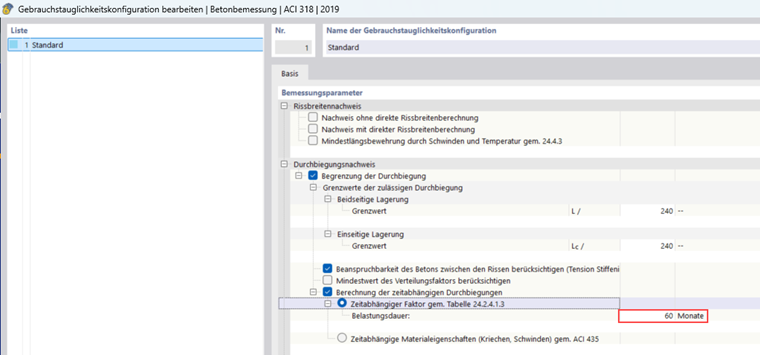

Czynnik czasowy zgodnie z tabelą 24.2.4.1.3
Współczynnik zależny od czasu ξ określa się w zależności od czasu trwania obciążenia t. Zgodnie z ACI 318-19, tabela 24.2.4.1.3, dla czasu trwania obciążenia między 12 a 60 miesiącami stosuje się interpolację liniową:
- ξ = 1,4 dla t = 12
- 𝜉 = 2,0 dla t = 60 miesięcy
Czas trwania obciążenia musi być wprowadzony w konfiguracji użytkowalności.
Długoterminowy współczynnik λΔ uwzględniający pełzanie i skurcz wynika zgodnie z ACI 318-19 z: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
Końcowe ugięcie w rozważanym miejscu uzyskuje się przez pomnożenie ugięcia natychmiastowego przez długoterminowy współczynnik: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
