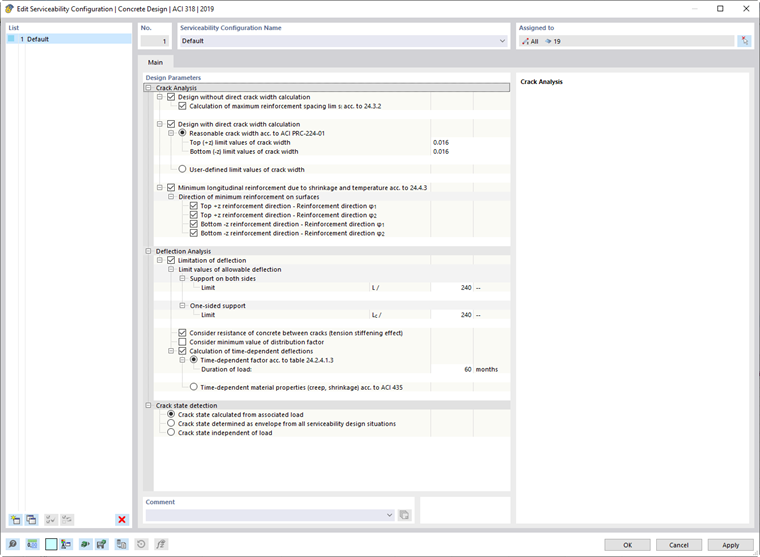

Los parámetros específicos de la norma están organizados en el diálogo 'Editar configuración de servicio'. Allí se gestionan conjuntamente los ajustes para barras y superficies.
Los 'Parámetros de diseño' están clasificados en varias categorías donde puede realizar ajustes.
Verificación de deflexión
Si se marca la casilla 'Limitación de deflexión', el programa verifica los componentes respecto a los valores límite permisibles y proporciona un criterio de verificación adecuado. Las condiciones de soporte de los componentes juegan un papel decisivo en ello.
En la categoría 'Valores límite de la deflexión permisible', el valor límite para el diseño es predeterminado con L/240 para un 'Soporte en ambos lados' y con Lc/240 para un 'Soporte en un solo lado'.
Si marca la casilla 'Considerar la capacidad de tensión del hormigón entre las grietas (Tension Stiffening)', en la verificación de deflexión se considera la participación rígida del hormigón en tensión entre las grietas. Este efecto también se denomina "Tension Stiffening": en componentes de hormigón armado agrietado, las fuerzas de tensión en la grieta son soportadas solamente por el refuerzo, pero entre dos grietas, las tensiones de tracción se transfieren al hormigón a través de la unión (deslizante). Así, el hormigón contribuye a soportar las fuerzas internas de tracción, lo que conduce a un aumento de la rigidez del componente.
En el cálculo analítico de deformación, el daño de la sección transversal de hormigón en estado agrietado se considera mediante el coeficiente de distribución ζ. Este coeficiente se determina automáticamente a partir de la situación de carga, elemento por elemento o en ubicaciones específicas. Si marca la casilla 'Considerar valor mínimo del factor de distribución', puede especificar un valor mínimo para ζ, por ejemplo, para considerar un "daño mínimo" en lugares con paso de momento nulo que no resultaría de la carga definida.
Activando la casilla "Cálculo de las deflexiones dependientes del tiempo" se incluyen los efectos del hormigón dependientes del tiempo (fluencia y retracción) en el cálculo de deformación. Los efectos del hormigón dependientes del tiempo se pueden considerar mediante un factor dependiente del tiempo según la Tabla 24.2.4.1.3 (ACI 318-19) o mediante propiedades del material dependientes del tiempo (fluencia y retracción) según ACI 435.

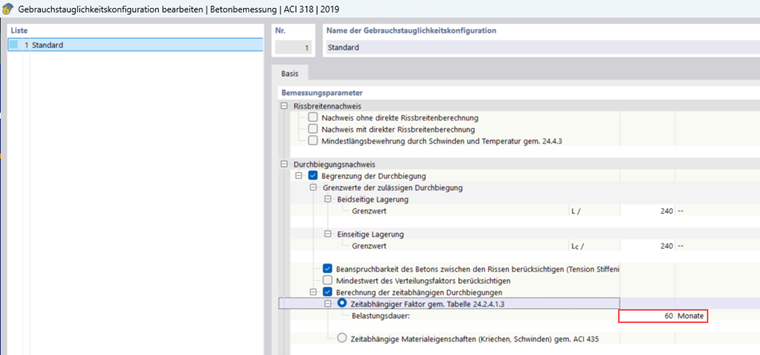

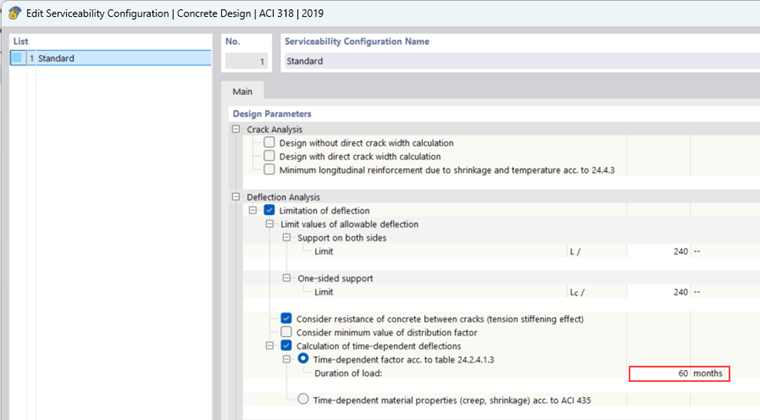

Factor dependiente del tiempo según Tabla 24.2.4.1.3
El factor dependiente del tiempo ξ se determina en función de la duración de la carga t. Según ACI 318-19, Tabla 24.2.4.1.3, para duraciones de carga entre 12 y 60 meses se realiza una interpolación lineal:
- ξ = 1,4 para t = 12
- ξ = 2,0 para t = 60 meses
El periodo de carga se debe ingresar en la configuración de servicio.
El factor a largo plazo λΔ para considerar fluencia y retracción se determina según ACI 318-19 como: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
La deflexión final en el punto considerado se obtiene multiplicando la deflexión inmediata por el factor a largo plazo: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
