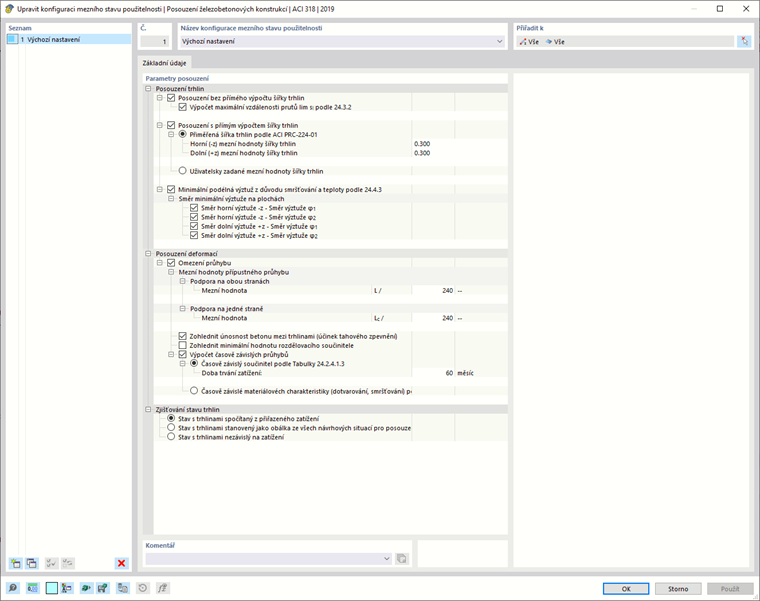

Normové parametry jsou uspořádány v dialogu 'Upravit konfiguraci použitelnosti'. Zde jsou společně spravována nastavení pro pruty a plochy.
'Parametry posouzení' jsou rozděleny do několika kategorií, ve kterých můžete provádět úpravy.
Kontrola průhybu
Pokud je zaškrtnuto pole 'Limit průhybu', program kontroluje části z hlediska přípustných mezních hodnot a vydává odpovídající kritérium posouzení. Zde hrají rozhodující roli podmínky uložení částí.
V kategorii 'Limit přípustného průhybu' je pro posouzení přednastavena mezní hodnota L/240 pro 'oboustranné uložení' a Lc/240 pro 'jednostranné uložení'.
Pokud zaškrtnete pole 'Zohlednění zpětného zpevnění betonu mezi trhlinami (tension stiffening)', při posouzení průhybu se zohlední zpevňující účinek betonu v tahu mezi trhlinami. Tento efekt je také označován jako "Tension Stiffening": při prasknutí železobetonových konstrukcí jsou tahové síly v trhlině převážně neseny výztuží, ale mezi dvěma trhlinami jsou tahová napětí zavedena do betonu prostřednictvím (pohyblivé) soudružnosti. Tím se beton podílí na přenášení vnitřních tahových sil, což vede ke zvýšení tuhosti části.
Při analytickém výpočtu deformací je poškození betonového průřezu v prasklém stavu zohledněno pomocí distribučného faktoru ζ. Tento faktor je automaticky stanoven podle zatížení buď elementově, nebo bodově. Pokud zaškrtnete políčko 'Zohlednění minimální hodnoty distribučného faktoru', můžete zadat minimální hodnotu pro ζ, například u míst s nulovými momenty, kde by definované zatížení nepředstavovalo "minimální poškození".
Aktivováním pole „Výpočet časově závislých průhybů“ budou do výpočtu deformací zahrnuty časově závislé betonové efekty (dotvarování a smršťování). Tyto efekty lze zohlednit buď pomocí časově závislého faktoru podle tabulky 24.2.4.1.3 (ACI 318-19) nebo pomocí časově závislých materiálových vlastností (dotvarování a smršťování) podle ACI 435.

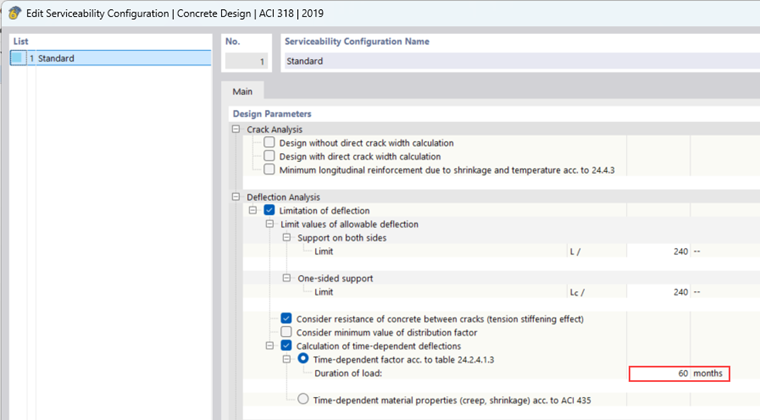

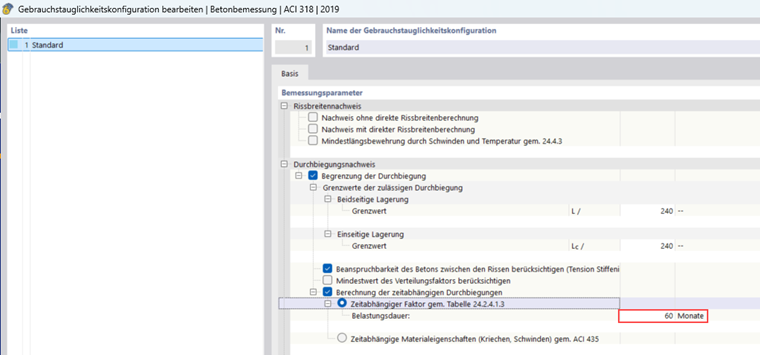

Časově závislý faktor podle tabulky 24.2.4.1.3
Časově závislý faktor ξ se určuje v závislosti na době zatížení t. Podle ACI 318-19, tabulky 24.2.4.1.3, je pro doby zatížení mezi 12 a 60 měsíci použit lineární interpolace:
- ξ = 1,4 pro t = 12 měsíců
- 𝜉 = 2,0 pro t = 60 měsíců
Doba zatížení se zadává v konfiguraci použitelnosti.
Dlouhodobý faktor λΔ pro zohlednění dotvarování a smršťování je podle ACI 318-19 určen jako: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
Konečný průhyb v uvažovaném místě se získá vynásobením okamžitého průhybu dlouhodobým faktorem: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
