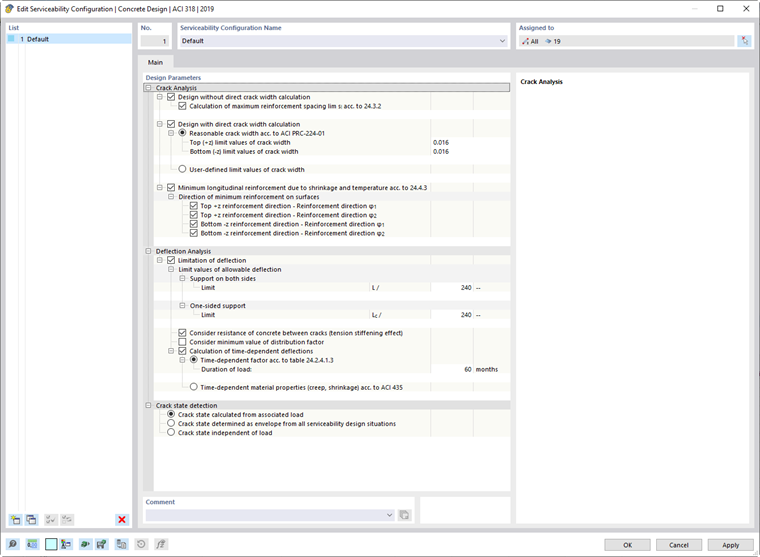

Os parâmetros específicos da norma estão organizados no diálogo 'Editar Configuração de Estado Limite de Serviço'. Neste local, as configurações para barras e superfícies são geridas em conjunto.
Os 'parâmetros de dimensionamento' são divididos em várias categorias, onde você pode fazer ajustes.
Verificação de flecha
Se a caixa de seleção 'Limitação da flecha' estiver marcada, o programa verifica os componentes em termos de valores-limite admissíveis e emite um critério de verificação correspondente. As condições de suporte dos componentes desempenham um papel decisivo.
Na categoria 'Valores-limite da flecha admissível', o valor-limite para o dimensionamento é pré-definido como L/240 para um 'Suporte em ambos os lados' e Lc/240 para um 'Suporte em um lado'.
Se marcar a caixa de seleção 'Considerar a capacidade de tração do concreto entre as fissuras (Tension Stiffening)', a contribuição do concreto à tração entre as fissuras será considerada na verificação de flecha. Este efeito também é conhecido como "Tension Stiffening": em elementos de concreto armado fissurados, as forças de tração na fissura são suportadas apenas pela armadura, mas entre duas fissuras, as tensões de tração são introduzidas no concreto através da ligação (deslocável). Assim, o concreto participa na absorção das forças de tração internas, o que leva a um aumento da rigidez do componente.
No cálculo analítico da deformação, o dano da seção transversal do concreto no estado fissurado é considerado com o coeficiente de distribuição ζ. Este coeficiente é determinado automaticamente em função da situação de carga, por elemento ou por posição x. Se marcar a caixa de seleção 'Considerar valor mínimo do coeficiente de distribuição', pode definir um valor mínimo para ζ, por exemplo, para aplicar um "dano mínimo" em locais com momentos nulos, que não seria deduzido da carga definida.
Ao ativar a caixa de seleção "Cálculo de flechas dependentes do tempo", os efeitos do concreto dependentes do tempo (fluência e retração) são considerados no cálculo da deformação. Os efeitos do concreto dependentes do tempo podem ser considerados usando um fator dependente do tempo conforme a Tabela 24.2.4.1.3 (ACI 318-19) ou com base em propriedades materiais dependentes do tempo (fluência e retração) conforme ACI 435.

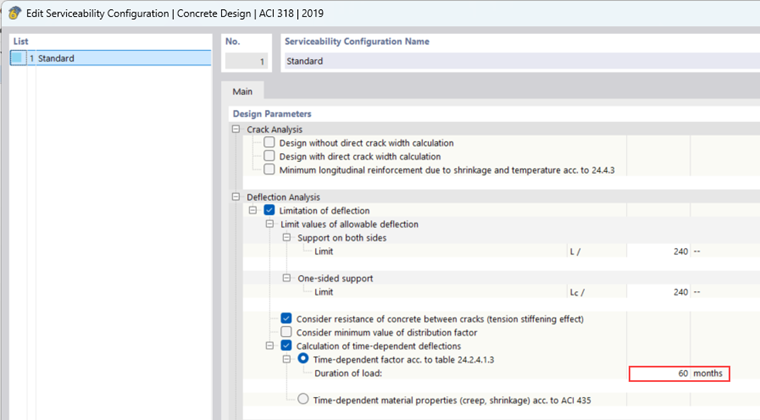

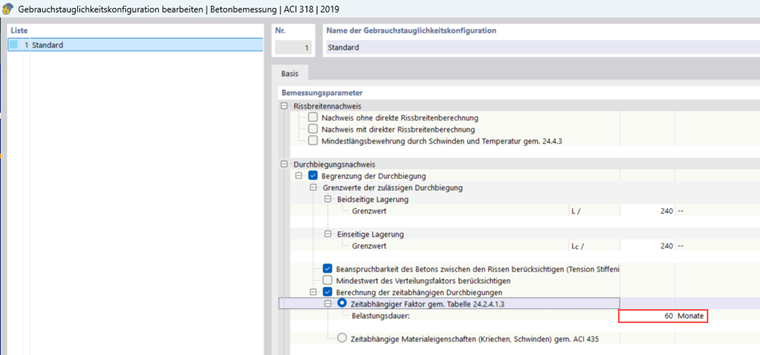

Fator dependente do tempo segundo a Tabela 24.2.4.1.3
O fator dependente do tempo ξ é determinado em função da duração da carga t. De acordo com a ACI 318-19, Tabela 24.2.4.1.3, uma interpolação linear é feita para durações de carga entre 12 e 60 meses:
- ξ = 1,4 para t = 12
- 𝜉 = 2,0 para t = 60 meses
A duração da carga deve ser inserida na configuração de estado limite de serviço.
O fator de longo prazo λΔ para considerar a fluência e a retração é determinado conforme a ACI 318-19 como: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
A deformação final no local considerado é obtida multiplicando a flecha imediata pelo fator de longo prazo: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
