Armatures sur les barres

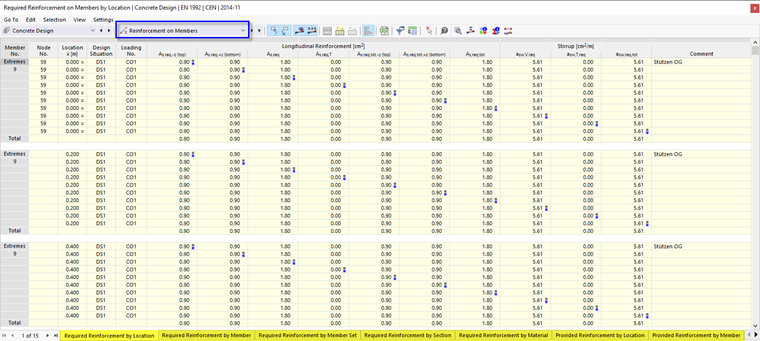

Les tableaux de résultats de la catégorie Armatures sur les barres affichent les sections d'armatures requises, qui résultent des efforts internes de la situation de projet à l'état limite ultime. Si l'armature longitudinale a été augmentée automatiquement pour répondre à la vérification à l'état limite de service (voir le chapitre Paramètres de base ), ces sections d'armatures sont également prises en compte. De la même manière, les armatures conformes aux règles de calcul sont enregistrées si les armatures longitudinales minimales selon la norme ont été activées (voir le chapitre Barres ). Les valeurs extrêmes de chaque type d'armatures sont indiquées dans les lignes par des points de couleur.

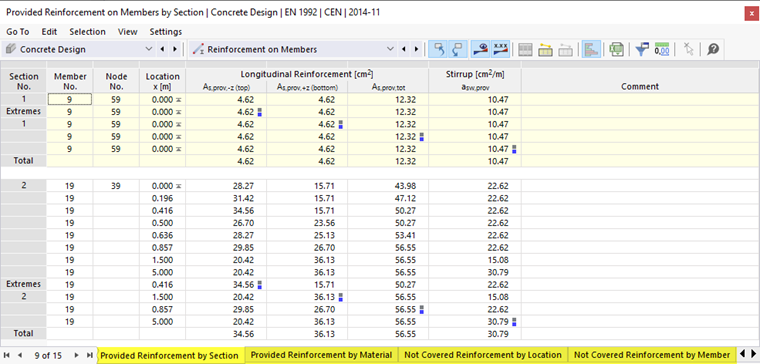

Les sections d'armatures disponibles ainsi que les armatures non couvertes sont indiquées dans des tableaux supplémentaires.

Les résultats des barres sont triés dans les onglets selon les critères suivants :

  • Objets (positions de barre x, barres, ensembles de barres)
  • Propriétés de barre (sections, matériaux)

Barre n° / Ensemble de barres n°

Pour chaque valeur extrême de l'armature, le numéro de la barre ou, le cas échéant, de l'ensemble de barres déterminant est spécifié.

Nœud n°.

Les résultats sont affichés pour chaque nœud de début et de fin des barres calculées.

Position x

La position x dans la barre pour laquelle l'armature maximale a été déterminée est spécifiée. Les emplacements x suivants sont importants pour la sortie tabulaire :

  • Nœuds de début et de fin
  • Points intermédiaires de résultat de barre (si définis)
  • Division de la barre selon les Paramètres de maillage pour les barres
  • Valeurs extrêmes des efforts internes

Situation de projet

Cette colonne indique les numéros des situations de projet pour lesquelles les armatures individuelles sont disponibles.

Chargement

Les numéros des combinaisons de charges ou de résultats déterminants pour l'armature respective sont indiqués.

Armatures longitudinales

Les résultats suivants sont générés pour les armatures longitudinales :

Armatures Description
As,-z (haut) Aire d'armatures longitudinales supérieures pour l'effort longitudinal ou la flexion avec ou sans effort longitudinal
As,+z (bas) Aire d'armatures longitudinales inférieures pour l'effort longitudinal ou la flexion avec ou sans effort longitudinal
As As,-z (haut) + As,+ z (bas)
As,T Aire d'armatures de torsion longitudinales
As,tot,-z (haut) As,-z (haut) + As,T/2
As,tot,+z (bas) As,+z (bas) + As,T/2
As,tot As + As,T

Informations

Si l'axe z local est orienté vers le bas dans les Données de base , l'armature supérieure est du côté de la barre en direction de l'axe z négatif (−z) de la barre, l'armature inférieure est donc en direction de l'axe z positif (+z). Si l'axe z local est orienté vers le haut, cette définition est inversée.

Armature de cadre

Les résultats suivants sont générés pour l'armature du cadre :

Armatures Description
asw,V Aire d'armatures d'effort tranchant pour l'effort tranchant, basée sur une unité de longueur de 1 m
asw,T Aire d'armatures d'effort tranchant pour le moment de torsion, basée sur une unité de longueur de 1 m
asw,tot asw,V + asw,T

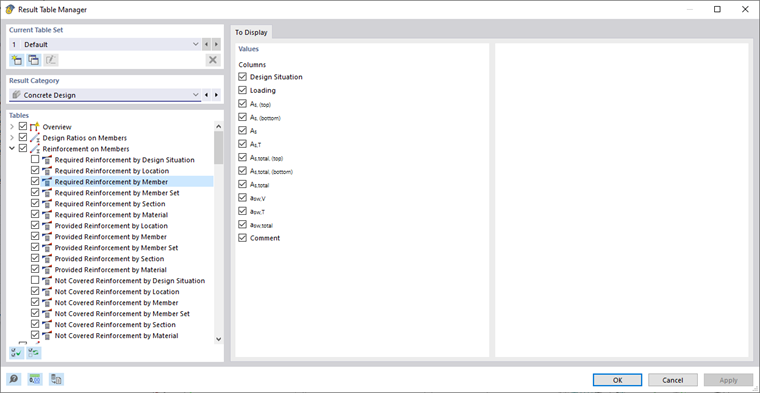

Le Gestionnaire du tableau de résultats détermine les colonnes à afficher dans chaque tableau.
