Specyfikacja projektowa

Zbrojenie na prętach

W tabelach wynikowych kategorii zbrojenia na prętach podane są wymagane przekroje zbrojenia wynikające z sił wewnętrznych z sytuacji obliczeniowej dla nośności. Jeżeli zbrojenie podłużne zostało automatycznie zwiększone, aby spełnić wymagania obliczeń w stanie granicznym użytkowalności (patrz rozdział Ustawienia podstawowe ), te przekroje zbrojenia są również uwzględniane. W ten sam sposób rejestrowane jest zbrojenie spełniające zasady wymiarowania, jeżeli zostało aktywowane minimalne zbrojenie podłużne zgodnie z normą (patrz rozdział (rozdział Pręty nr). Ekstremalne wartości każdego typu zbrojenia zaznaczone są w rzędach za pomocą kolorowych kropek. image@042148#

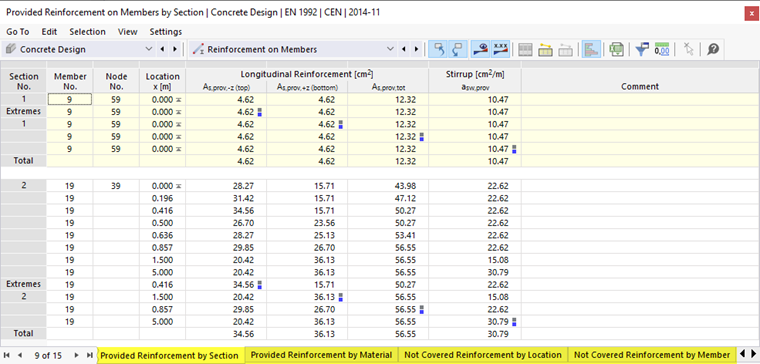

Dostępne przekroje zbrojenia oraz nieosłonięte zbrojenie są podane w dalszych tabelach.

Wyniki prętów są posortowane w zakładkach według następujących kryteriów:

  • Obiekty (położenia prętów x, pręty, zbiory prętów)
  • Właściwości pręta (przekroje, materiały)

Nr pręta/zbiór prętów nr

Dla każdej skrajnej wartości zbrojenia określany jest numer głównego pręta lub zbioru prętów (jeśli jest on wymiarowany).

Węzeł nr

Wyniki są wyświetlane dla każdego węzła początkowego i końcowego obliczonych prętów.

Położenie x

Określane jest położenie x w pręcie, dla którego zostało określone maksymalne zbrojenie. Następujące miejsca x są istotne dla wyników tabelarycznych:

  • Węzeł początkowy i końcowy
  • Punkty pośrednie wyników pręta (jeśli zdefiniowano)
  • Podział personelu zgodnie z Ustawienia siatki dla prętów
  • Ekstremalne wartości sił wewnętrznych

Sytuacja obliczeniowa

W tej kolumnie znajdują się numery sytuacji obliczeniowych , dla których dostępne są poszczególne zbrojenia.

obciążenie konstrukcji

Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danego zbrojenia.

zbrojenie podłużne

Dla zbrojenia podłużnego generowane są następujące wyniki:

Zbrojenie Opis prac
As,-z (top) Przekrój górnego zbrojenia podłużnego dla siły podłużnej lub zginania z działaniem siły podłużnej lub bez niej
As,+z (dół) Przekrój dolnego zbrojenia podłużnego dla siły podłużnej lub zginania z działaniem siły podłużnej lub bez niej
As As, -z (góra) + As, + z (dół)
As,T Przekrój zbrojenia podłużnego na skręcanie
As, ges, -z (góra) As, -z (góra) + As, T/2
As, ges, + z (dół) As, + z (dół) + As, T/2
As, tot As + As, T

Informacje

to lokalna oś z dla Dane ogólne zorientowane w dół, górne zbrojenie leży po stronie pręta w kierunku ujemnej osi z (−z), dolne zbrojenie znajduje się odpowiednio w kierunku dodatniej osi z (+ z). Jeżeli lokalna oś z jest skierowana w górę, definicja jest odwrotna.

Zbrojenie strzemionami

Dla zbrojenia strzemionami generowane są następujące wyniki:

Zbrojenie Opis prac
asw,V Przekrój zbrojenia na ścinanie dla siły tnącej, przy założeniu, że jednostka długości wynosi 1 m
asw,T Przekrój zbrojenia na ścinanie dla momentu skręcającego, oparty na jednostkowej długości 1 m
asw, ges asw, V + asw, T

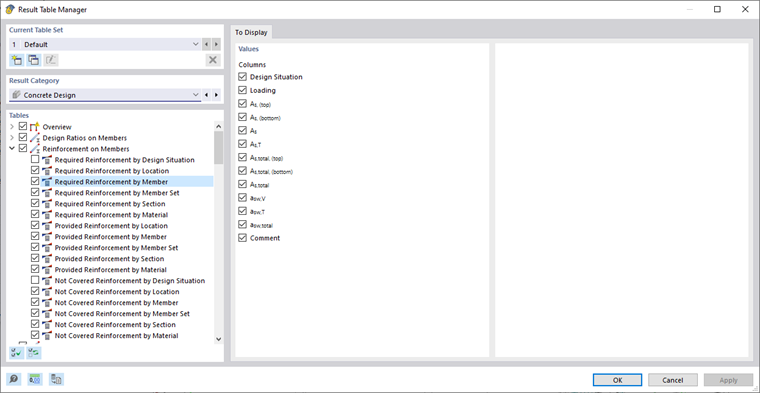

Możesz użyć Menedżer tabel wyników określ, które kolumny mają być wyświetlane w każdej tabeli.
