Bewehrung an Stäben

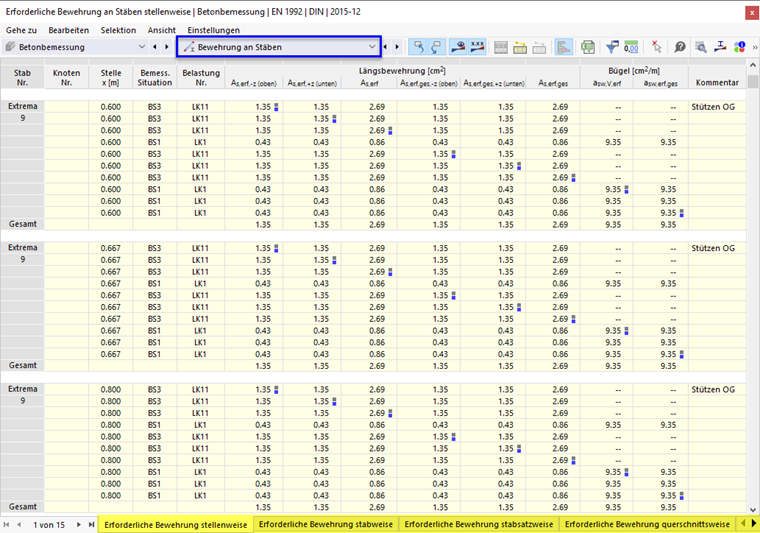

In den Ergebnistabellen der Kategorie Bewehrung an Stäben sind die erforderlichen Bewehrungsquerschnitte aufgelistet, die sich aus den Schnittgrößen der Bemessungssituation für Tragfähigkeit ergeben. Falls die Längsbewehrung zur Erfüllung der Gebrauchstauglichkeitsnachweise automatisch erhöht wurde (siehe Kapitel Basiseinstellungen ), sind auch diese Bewehrungsquerschnitte berücksichtigt. In gleicher Weise ist die Bewehrung zur Erfüllung der Konstruktionsregeln erfasst, wenn die Mindestlängsbewehrung nach Norm aktiviert wurde (siehe Kapitel Stäbe ). Die Extremwerte jeder Bewehrungsart sind in den Zeilen mit Farbpunkten gekennzeichnet.

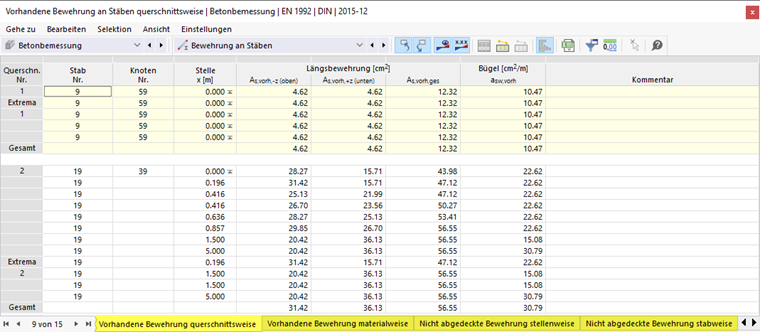

In weiteren Tabellen werden die vorhandenen Bewehrungsquerschnitte sowie die nicht abgedeckte Bewehrung angegeben.

Die Stabergebnisse sind in den Registern nach folgenden Kriterien sortiert:

  • Objekte (Stabstellen x, Stäbe, Stabsätze)
  • Stabeigenschaften (Querschnitte, Materialien)

Stab Nr. / Stabsatz Nr.

Für jeden Extremwert der Bewehrung wird die Nummer des maßgebenden Stabes bzw. Stabsatzes (sofern bemessen) angegeben.

Knoten Nr.

Die Ergebnisse werden für jeden Anfangs- und Endknoten der bemessenen Stäbe ausgewiesen.

Stelle x

Es wird jeweils die x-Stelle im Stab angegeben, für die die maximale Bewehrung ermittelt wurde. Folgende Stellen x sind für die tabellarische Ausgabe relevant:

  • Anfangs- und Endknoten
  • Stabergebniszwischenpunkte (sofern definiert)
  • Stabteilung gemäß Netzeinstellungen für Stäbe
  • Extremwerte der Schnittgrößen

Bemessungssituation

Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Bewehrungen vorliegen.

Belastung

Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Bewehrungen maßgebend sind.

Längsbewehrung

Folgende Ergebnisse werden für die Längsbewehrung ausgegeben:

Bewehrung Beschreibung
As,-z (oben) Querschnitt der oberen Längsbewehrung für Längskraft oder Biegung mit oder ohne Längskraft
As,+z (unten) Querschnitt der unteren Längsbewehrung für Längskraft oder Biegung mit oder ohne Längskraft
As As,-z (oben) + As,+z (unten)
As,T Querschnitt der Torsionslängsbewehrung
As,ges,-z (oben) As,-z (oben) + As,T/2
As,ges,+z (unten) As,+z (unten) + As,T/2
As,ges As + As,T

Info

Ist die lokale z-Achse bei den Basisangaben nach unten ausgerichtet, so befindet sich die obere Bewehrung auf der Stabseite in Richtung der negativen z-Stabachse (−z), die untere Bewehrung entsprechend in Richtung der positiven z-Achse (+z). Wenn die lokale z-Achse nach oben orientiert ist, kehrt sich diese Definition um.

Bügelbewehrung

Folgende Ergebnisse werden für die Bügelbewehrung ausgegeben:

Bewehrung Beschreibung
asw,V Querschnitt der Schubbewehrung für Querkraft, bezogen auf Einheitslänge 1 m
asw,T Querschnitt der Schubbewehrung für Torsionsmoment, bezogen auf Einheitslänge 1 m
asw,ges asw,V + asw,T

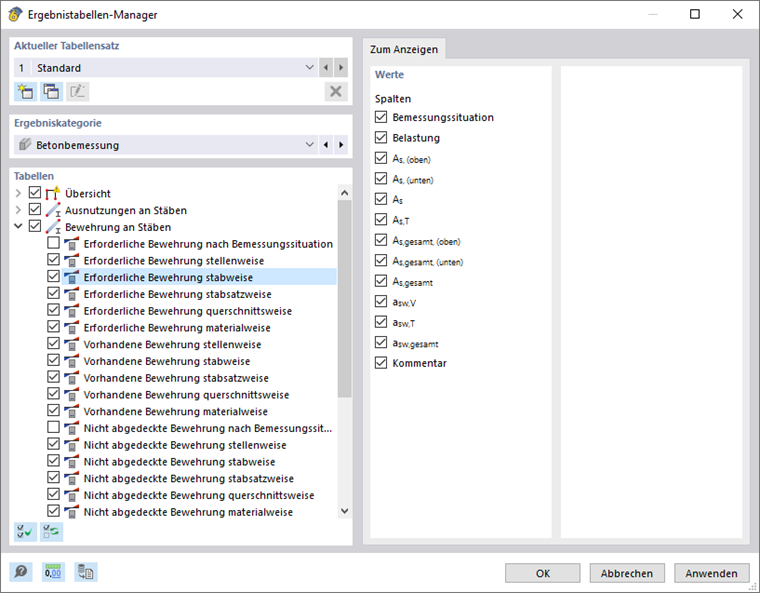

Sie können im Ergebnistabellen-Manager festlegen, welche Spalten in den einzelnen Tabellen angezeigt werden sollen.
