Armadura nas barras

Nas tabelas de resultados da categoria armadura em varões , são listadas as secções de armadura necessárias, as quais resultam dos esforços internos da situação de dimensionamento para a capacidade de carga. Se a armadura longitudinal foi aumentada automaticamente para cumprir a verificação do estado limite de utilização (ver capítulo Configurações de base ), estas secções de armadura também são consideradas. Da mesma forma, a armadura que cumpre as regras de dimensionamento é registada se a armadura longitudinal mínima de acordo com a norma tiver sido ativada (ver capítulo Barras capítulo). Os valores extremos de cada tipo de armadura são assinalados nas linhas com pontos coloridos.

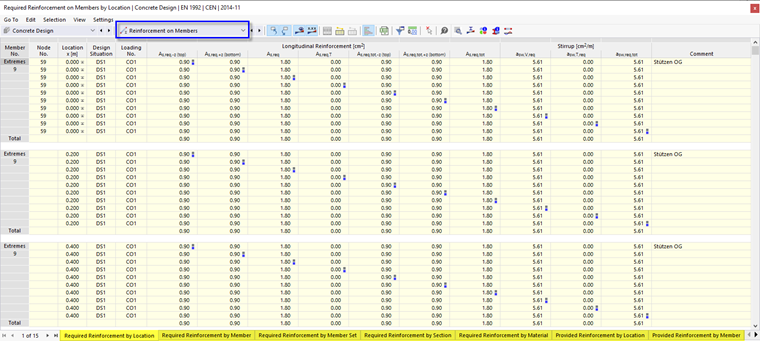

01 Tabelas de resultados ' Armadura de varões' para dimensionamento de betão

As secções de armadura disponíveis, bem como a armadura descoberta são especificadas em outras tabelas.

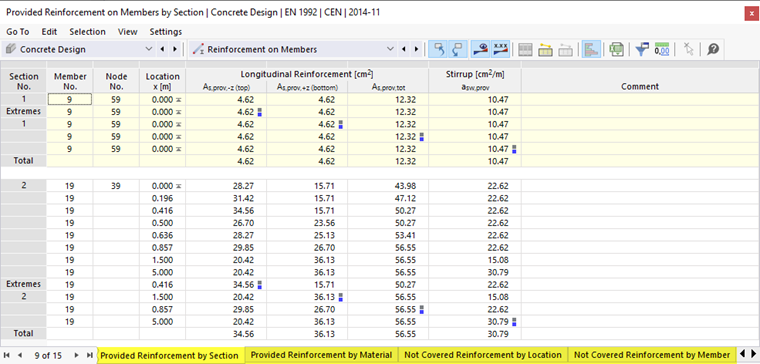

02 Armadura existente por secção

Os resultados da barra são ordenados nos separadores de acordo com o seguinte critério:

• Objetos (posições de barras x, barras, conjuntos de barras)
• Propriedades da barra (secções, materiais)

Barra nº/conjunto de barras nº

Para cada valor extremo da armadura, é especificado o número da barra determinante ou conjunto de barras (caso dimensionado).

Nó nº

Os resultados são apresentados para cada nó inicial e final das barras dimensionadas.

Posição x

A posição x na barra é especificada para a qual a armadura máxima foi determinada. Os seguintes locais x são relevantes para a saída tabular:

• Nó inicial e final
• Pontos intermédios do resultado da barra (caso definido)
• Divisão de pauta de acordo com Configuração da malha para barras nº * Valores limite das forças internas ==== Situação de dimensionamento ==== Esta coluna nomeia os números das [[ 000539 situações de dimensionamento ]] para as quais as armaduras individuais estão disponíveis. ==== Carga ==== Os números das combinações de cargas ou de resultados que são determinantes para a respetiva armadura são especificados. ==== armadura longitudinal ==== Os seguintes resultados são produzidos para a armadura longitudinal:
  { icon-i-info_32-32" width="100%" height="100%" focusable="false" >
  Informação

  é o eixo Z local para o Dados gerais orientada para baixo, a armadura superior está no lado da barra na direção do eixo z negativo (−z), a armadura inferior está consequentemente na direção do eixo z positivo (+ z). Se o eixo z local estiver orientado para cima, esta definição é invertida.
