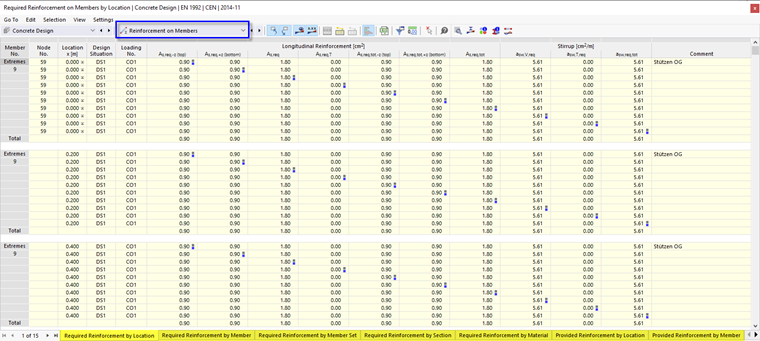

V tabulkách výsledků kategorie výztuž na prutech se uvádějí požadované průřezy výztuže, které vyplývají z vnitřních sil návrhové situace pro únosnost. Pokud byla podélná výztuž automaticky zvýšena pro splnění posouzení mezního stavu použitelnosti (viz kapitola Základní nastavení ), se zohlední i tyto průřezy výztuže. Stejným způsobem se zaznamená výztuž podle pravidel pro posouzení, pokud byla aktivována minimální podélná výztuž podle normy (viz kapitola Pruty ). Krajní hodnoty každého typu výztuže jsou v řádcích označeny barevnými tečkami.

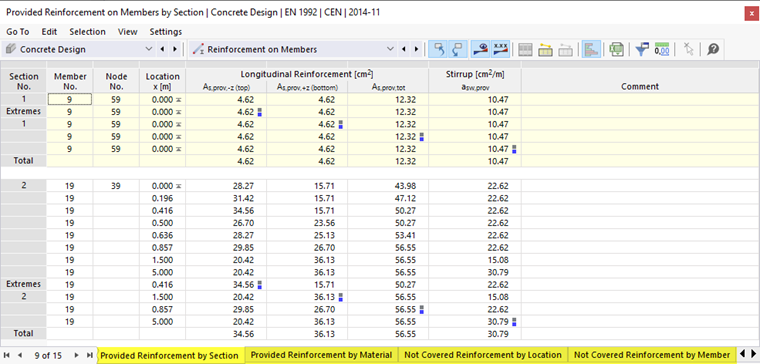

Průřezy výztuže, které jsou k dispozici, a nekrytá výztuž jsou uvedeny v dalších tabulkách.
Výsledky prutů jsou v záložkách seřazeny podle následujících kritérií:
- Objekty (místa prutů x, pruty, sady prutů)
- Vlastnosti prutu (průřezy, materiály)
Číslo prutu/Sada prutů č.
Pro každou extrémní hodnotu výztuže se zadá číslo rozhodujícího prutu nebo sady prutů (je-li navržena).
Uzel č.
Výsledky se zobrazí pro každý počáteční a koncový uzel posuzovaných prutů.
Místo x
Zadá se místo x v prutu, pro které byla stanovena maximální výztuž. Pro výstup v tabulce jsou relevantní následující místa x:
- Počáteční a koncový uzel
- Mezilehlé body výsledků prutu (pokud jsou definovány)
- Rozdělení personálu podle Nastavení sítě pro pruty
- Extrémní hodnoty vnitřních sil
Návrhová situace
V tomto sloupci jsou uvedena čísla návrhových situací , pro které jsou k dispozici jednotlivé výztuže.
Zatěžování
Zadají se čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušnou výztuž rozhodující.
Podélná výztuž
Pro podélnou výztuž se zobrazí následující výsledky:
| Výztuž | Popis |
|---|---|
| As,-z (horní) | Průřez horní podélné výztuže pro podélnou sílu nebo ohyb s podélnou silou nebo bez podélné síly |
| As,+z (dolní) | Průřez dolní podélné výztuže pro podélnou sílu nebo ohyb s podélnou silou nebo bez podélné síly |
| As | As, -z (horní) + As, + z (dolní) |
| As,T | Průřez podélné výztuže proti kroucení |
| As, ges, -z (horní) | As, -z (horní) + As, T/2 |
| As, ges, + z (dolní) | As, + z (dolní) + As, T/2 |
| As, celk | As + As, T |
třmínková výztuž
Pro třmínkovou výztuž se zobrazí následující výsledky:
| Výztuž | Popis |
|---|---|
| asw,V | Průřez smykové výztuže pro smykovou sílu vztažený na jednotkovou délku 1 m |
| asw,T | Průřez smykové výztuže pro krouticí moment vztažený na jednotkovou délku 1 m |
| asw, ges | asw, V + asw, T |

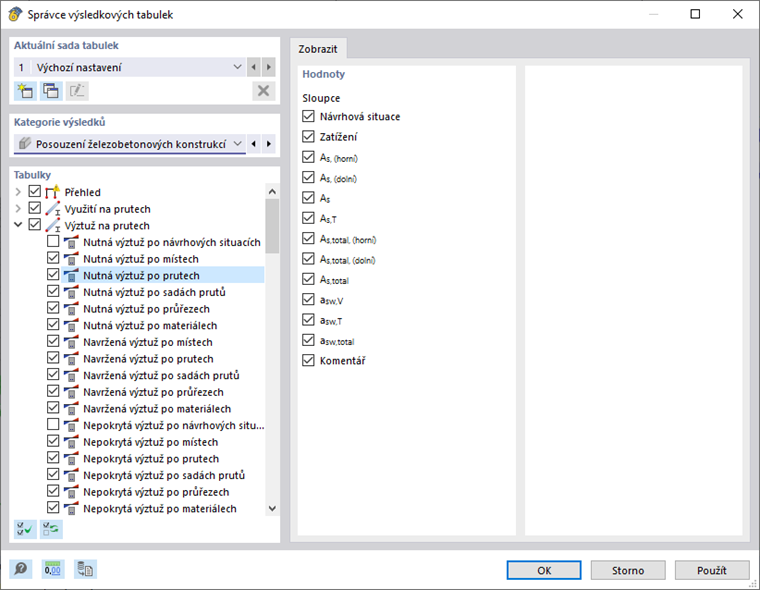

Můžete k tomu použít Správce tabulek výsledků určí, které sloupce se mají v každé tabulce zobrazit.
