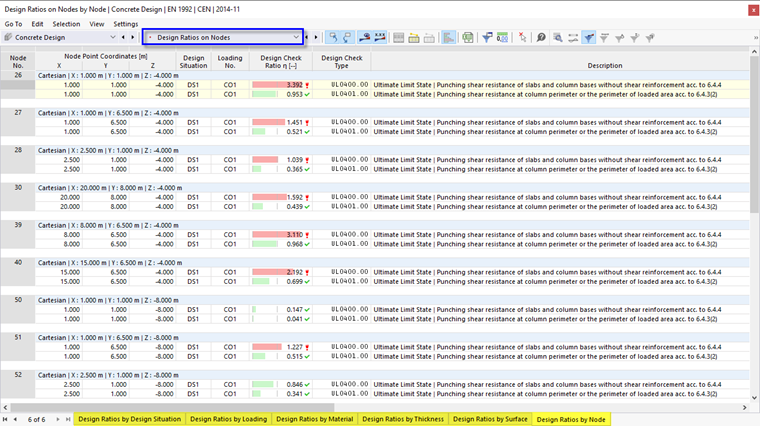

As tabelas de resultados das relações de dimensionamento nos nós contêm os dados dos resultados para os dimensionamentos de punçoamento realizados com as respetivas relações de dimensionamento.
As verificações de punçoamento dos nós são ordenadas nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de cargas)
- Propriedades de superfície (materiais, espessuras)
- Objetos (superfícies, nós)
Nó nº

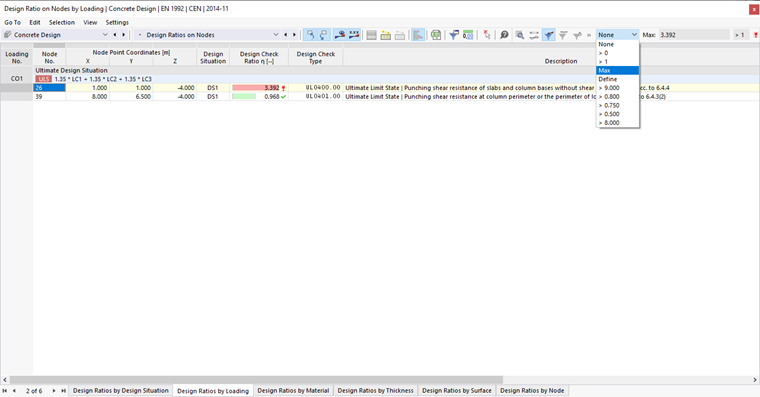

Para cada critério de dimensionamento, é especificado o número do nó com maior utilização.
Coordenadas do ponto de nó
As coordenadas X, Y e Z dos nós são apresentadas nas três colunas.
Situação de dimensionamento
Esta coluna nomeia os números das situações de dimensionamento para as quais as relações individuais estão disponíveis.
Carga
Os números das combinações de cargas ou de resultados que são decisivas para as respetivas dimensionamentos são especificados.
critério de verificação
Esta coluna contém as condições de verificação de acordo com Norma especificada. O grau de utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada prova é identificada por um identificador com um número. Todas as verificações da capacidade de carga têm o identificador ' UL '. Na coluna Descrição , é explicado o tipo de prova.
Fórmula de verificação
Pode encontrar esta coluna no Activar administrador de tabela de resultados nº. Especifica as equações da norma segundo as quais os dimensionamentos são realizados. icon-i-star_32-32" width="100%" height="100%" focusable="false" >
ou clicando duas vezes na linha.
