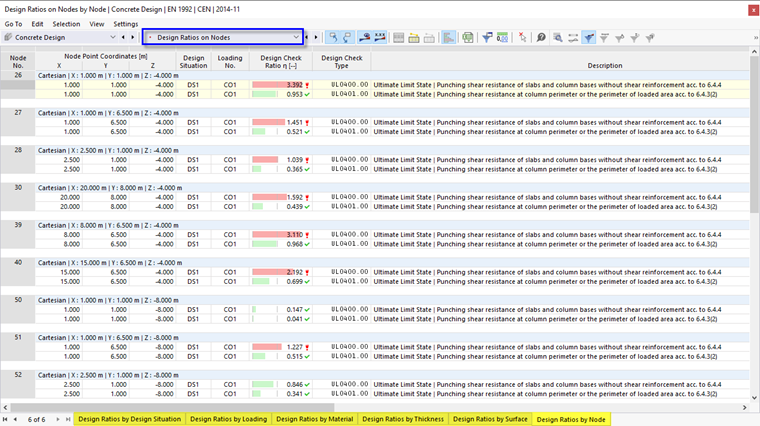

V tabulkách výsledků posouzení v uzlech jsou uvedeny výsledky pro provedená posouzení smyků protlačení s příslušnými posouzeními.
Posudky uzlů pro protlačení jsou v záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Vlastnosti plochy (materiály, tloušťky)
- Objekty (plochy, uzly)
Uzel č.
Pro každé kritérium posouzení se zadá číslo uzlu s největším využitím.
Souřadnice uzlového bodu
Ve třech sloupcích se zobrazí souřadnice X, Y a Z uzlů.
Návrhová situace
V tomto sloupci jsou uvedena čísla návrhových situací , pro které jsou k dispozici jednotlivá využití.
Zatěžování
Zadávají se přitom čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušná posouzení rozhodující.
kritérium posouzení
Tento sloupec obsahuje podmínky ověření podle Standard specifikováno. Stupeň využití je vyjádřen délkou barevného pruhu.
Typ posudku
Každý důkaz je označen identifikátorem s číslem. Všechna posouzení únosnosti mají označení ' UL '. Ve sloupci Popis je vysvětlen typ důkazu.
Vzorec posouzení
Tento sloupec najdete v Správci výsledkových tabulek . Specifikuje rovnice normy, podle kterých se provádí posouzení.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na příslušnou kapitolu v normě.
Tip
Po kliknutí na tlačítko
nebo poklepáním na linii lze zobrazit 'detaily posouzení' pro určité využití.

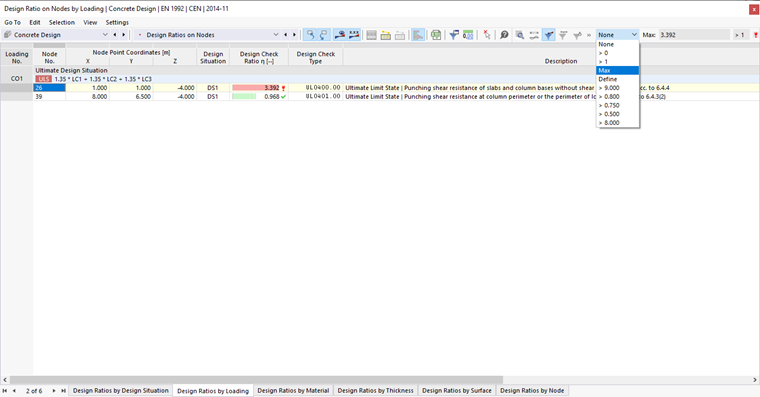

Filtrovat výsledky podle využití
Seznam v pravé části panelu nástrojů pro tabulky umožňuje filtrovat tabulky podle míry využití. Při volbě Max se pro každý objekt vypíše pouze směrodatné posouzení.
V tomto seznamu lze také definovat vlastní možnosti filtrování ve formátu "#. ##". To znamená, že v tabulce se zobrazí pouze využití, která jsou větší než zadaná hodnota.
