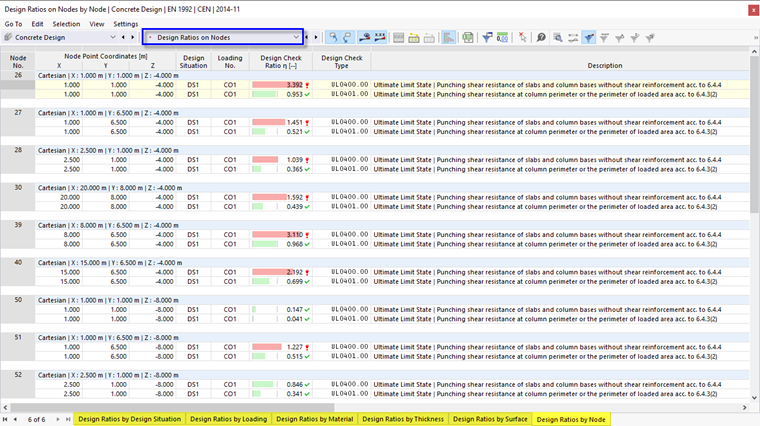

Les tableaux de résultats des ratios de vérification aux nœuds contiennent les données de résultats des vérifications de la résistance au poinçonnement effectuées avec les ratios de vérification respectifs.
Les vérifications de la résistance au poinçonnement aux nœuds sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de surface (matériaux, épaisseurs)
- Objets (surfaces, nœuds)
N° du nœud
Pour chaque critère de calcul, le numéro de la surface avec le plus grand ratio de vérification est spécifié.
Coordonnées du point de nœud
Les coordonnées X, Y et Z des nœuds sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquelles les ratios individuels sont disponibles.
Chargement
Les numéros des combinaisons de charges ou de résultats déterminants pour les calculs respectifs sont indiqués.
Critère de vérification
Cette colonne contient les conditions de vérification selon la Norme . Le degré d'utilisation est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est identifiée par un identifiant numéroté. Toutes les vérifications à l'état limite ultime portent l'identifiant « UL ». Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire du tableau de résultats . Elle spécifie les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description faisant référence au chapitre dans la norme.
Les « détails du vérification » pour un ratio de vérification donné peuvent être affichés en cliquant sur le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats par degré d'utilisation
La liste située à droite dans la barre d'outils des tableaux permet de filtrer les tableaux selon leur degré d'utilisation. Avec l'option Max, seule la vérification déterminante pour chaque objet est affichée.
Vous pouvez également définir vos propres options de filtre au format « > #.## » dans cette liste. Cela signifie que seuls les ratios supérieurs à la valeur définie par l'utilisateur sont affichés dans le tableau.
