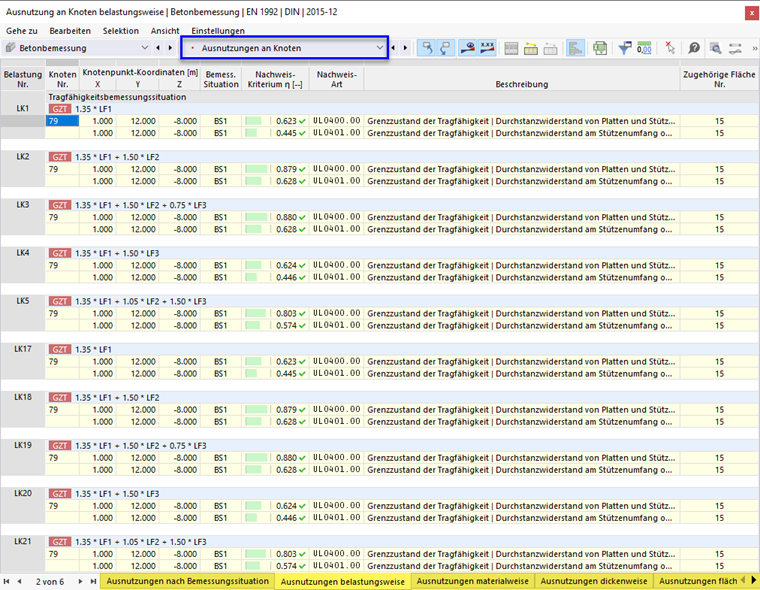

Die Ergebnistabellen der Kategorie Ausnutzungen an Knoten enthalten die Ergebnisdaten zu den geführten Durchstanznachweisen mit den jeweiligen Ausnutzungen.
Die Durchstanznachweise der Knoten sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Flächeneigenschaften (Materialien, Dicken)
- Objekte (Flächen, Knoten)
Knoten Nr.
Für jedes Nachweiskriterium wird die Nummer des Knotens angegeben, der die größte Ausnutzung aufweist.
Knotenpunkt-Koordinaten
In den drei Spalten werden die Koordinaten X, Y und Z der Knoten ausgewiesen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. Alle Nachweise der Tragfähigkeit tragen die Kennung 'UL'. In der Spalte Beschreibung wird die Art des Nachweises erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Tipp
Die 'Nachweisdetails' für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.

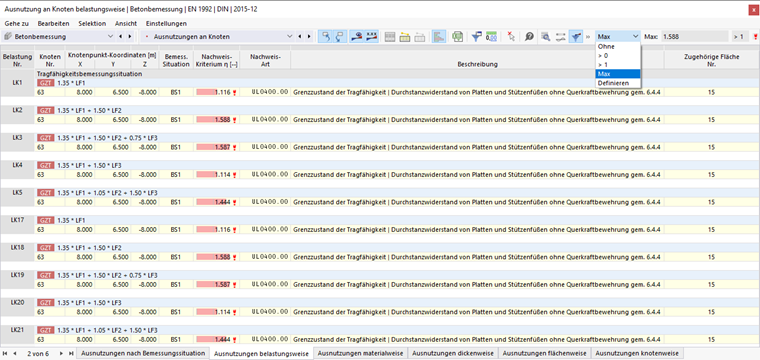

Ergebnisse nach Ausnutzung filtern
Die Liste rechts in der Tabellen-Symbolleiste bietet die Möglichkeit, die Tabellen nach Ausnutzungsgraden zu filtern. Mit der Option Max wird für jedes Objekt nur der maßgebende Nachweis ausgegeben.
Sie können in dieser Liste auch eigene Filteroptionen im Format > #.## definieren. Damit werden in der Tabelle nur Ausnutzungen angezeigt, die größer als der benutzerdefinierte Wert sind.
