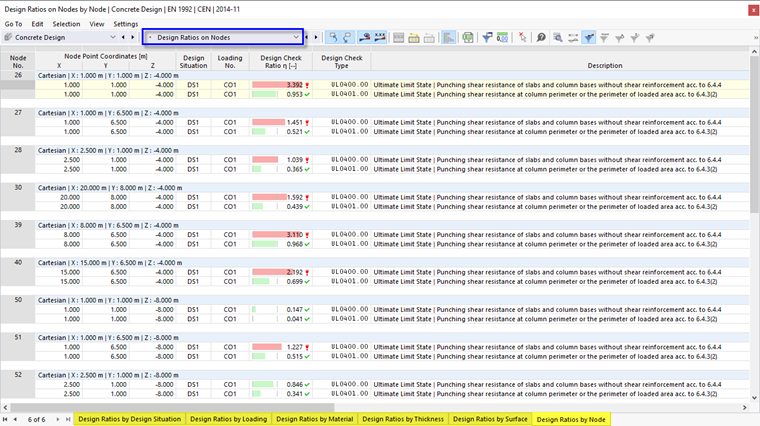

Tabele wyników stopniowania przebicia w węzłach zawierają dane wyników dla przeprowadzonych obliczeń na przebicie wraz z odpowiednimi stopniami wykorzystania.
Kontrole ścinania węzłów są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje obliczeniowe, kombinacje obciążeń)
- Właściwości powierzchni (materiały, grubości)
- Obiekty (powierzchnie, węzły)
Węzeł nr
Dla każdego kryterium obliczeniowego określany jest numer węzła o największym wykorzystaniu.
Współrzędne punktu węzła
W trzech kolumnach pokazane są współrzędne X, Y i Z węzłów.
Sytuacja obliczeniowa
W tej kolumnie podano numery sytuacji obliczeniowych , dla których dostępne są poszczególne stopnie przełożenia.
obciążenie konstrukcji
Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danych obliczeń.
Współczynnik kontroli projektu
Ta kolumna zawiera warunki weryfikacji zgodnie z Podano normę. Stopień wykorzystania jest wyrażony przez długość kolorowego paska. ==== Typ warunku projektowego ==== Każdy dowód jest identyfikowany identyfikatorem z numerem. Wszystkie potwierdzenia nośności mają identyfikator ' UL '. W kolumnie [[ description Description ]] wyjaśniony jest rodzaj dowodu.
Wzór do kontroli obliczeń
Możesz znaleźć tę kolumnę w Aktywuj Menedżera tabel wyników . Określa równania normy, według której przeprowadzane są obliczenia.
Opis prac
Każde obliczenie jest wyjaśnione krótkim opisem w odniesieniu do rozdziału w normie.
Wskazówka
'Szczegóły projektowe' dla określonej eksploatacji można wyświetlić, klikając przycisk
lub klikając dwukrotnie linię.

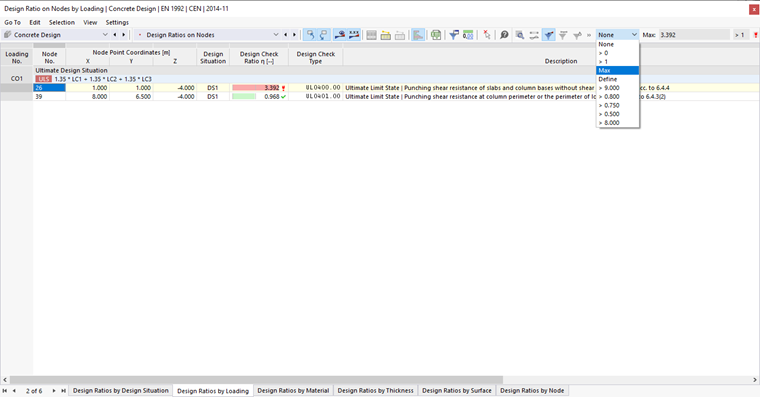

Filtruj wyniki według wykorzystania
Lista po prawej stronie na pasku narzędzi tabel umożliwia filtrowanie tabel według stopnia wykorzystania. W przypadku opcji Max dla każdego obiektu wyprowadzany jest tylko projekt miarodajny.
Na liście tej można również zdefiniować własne opcje filtrowania w formacie '> #.##'. Oznacza to, że w tabeli wyświetlane są tylko stosunki, które są większe niż wartość zdefiniowana przez użytkownika.
