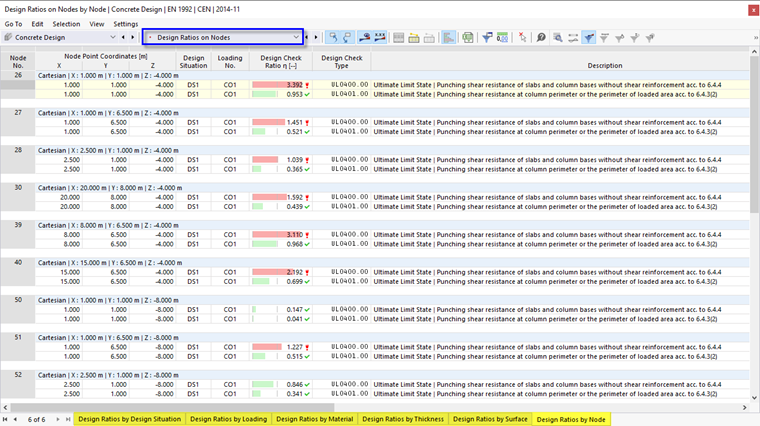

Las tablas de resultados de las razones de cálculo en los nudos contienen los datos de resultados para los cálculos de punzonamiento realizados con las razones de cálculo respectivas.
Las comprobaciones de cortante de punzonamiento de los nudos se ordenan en las pestañas según los siguientes criterios:
- Cargas (situaciones de proyecto, combinaciones de carga)
- Propiedades de la superficie (materiales, espesores)
- Objetos (superficies, nudos)
Nudo núm.
Para cada criterio de diseño, se especifica el número del nudo con la mayor utilización.
Coordenadas del punto en nudo
Las coordenadas X, Y y Z de los nudos se muestran en las tres columnas.
Situación de proyecto
Esta columna nombra los números de las situaciones de cálculo para las que están disponibles las razones individuales.
hipótesis de carga
Se especifican los números de las combinaciones de carga o resultados que son decisivos para los cálculos respectivos.
criterio de cálculo
Esta columna contiene las condiciones de verificación según Estándar especificado. El grado de utilización se expresa por la longitud de la barra coloreada.
Tipo de verificación
Cada prueba se identifica mediante un identificador con un número. Todas las verificaciones de la capacidad portante tienen el identificador ' UL '. En la columna Descripción se explica el tipo de prueba.
Fórmula de comprobación de cálculo
Puede encontrar esta columna en el manual . Especifica las ecuaciones de la norma según las cuales se realizan los cálculos.
Descripción del trabajo
Cada diseño se explica mediante una breve descripción con referencia al capítulo de la norma.
Consejo
Los 'detalles de diseño' para una determinada explotación se pueden mostrar haciendo clic en el botón
o haciendo doble clic en la línea.

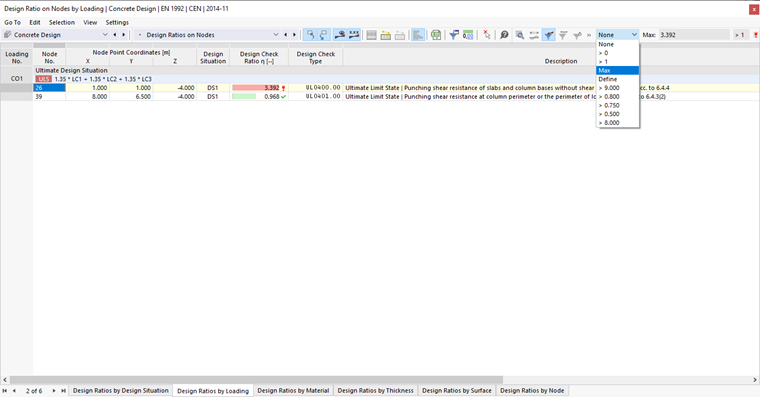

Filtrar resultados por utilización
La lista de la derecha en la barra de herramientas de la tabla le permite filtrar las tablas según el grado de utilización. Con la opción Máx ., Sólo se emite el diseño autorizado para cada objeto.
También puede definir sus propias opciones de filtro en el formato > #. ## en esta lista. Esto significa que solo se muestran en la tabla las razones que son mayores que el valor definido por el usuario.
