Výsledky

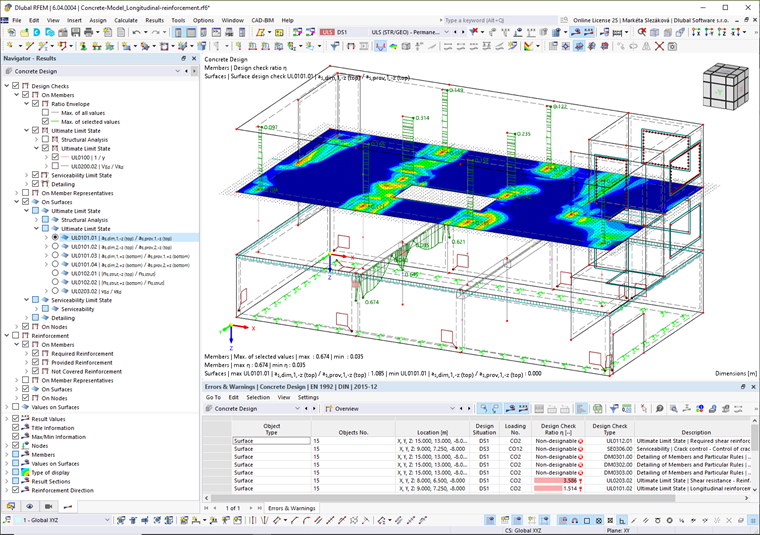

Po výpočtu se výsledky seřadí podle různých kritérií v tabulkách. Zobrazí se také v grafice pracovního okna na modelu. 'Navigátor Výsledky' je přizpůsoben posouzení betonu, takže můžete ovládat grafické zobrazení posouzení MSÚ a MSP a také výztuže pro pruty, plochy a uzly.

Můžete si také nechat zobrazit Detaily posouzení s mezihodnotami a vzorci posouzení. Kromě toho máte možnost zobrazit průběhy výsledků v průřezu s napěťovou podmínkou v průřezu prutu.

V následujících podkapitolách jsou popsány různé možnosti zobrazení a vyhodnocení výsledků posouzení. Kapitola Dokumentace popisuje, jak připravit výsledky pro tisk.

Objekty bez výsledků

Pokud se výsledky prutu nebo plochy nezobrazí, může to mít následující příčiny:

  • Objekt není vybrán pro posouzení v tabulce Objekty pro posouzení.
  • Výsledky jsou skryté kvůli nastavení filtru.
Důležité

Pokud jste ručně odstranili objekty z posouzení nebo jste je nevybrali pro posouzení, nezobrazí se ve výsledkových tabulkách žádné upozornění na chybějící objekty.

Zkontrolujte {%/#/cs/stahovani-a-informace/dokumenty/online-manualy/rfem-6/000075 viditelnosti]] a nastavení filtru pro grafické výsledky v {%/#/cs -CZ/stahovani -a-informace/dokumenty/online-manualy/rfem-6/001106#resultsOnObjectsFilterTab Ovládací panel]] a také v Filtr výsledkových hodnot dialog. Pokud výsledek v tabulce výsledků chybí, zkontrolujte nastavení filtru v dialogu Správci výsledkových tabulek . Dbejte také na zvolená nastavení pro synchronizaci s grafikou; lze například zobrazit pouze viditelné nebo vybrané objekty. V dialogu Detaily posouzení jsou ovšem k dispozici všechny výsledky bez ohledu na nastavení filtrů a výběr.

Pro kontrolu posuzovaných objektů je vhodné použít tabulkovou kategorii výsledků Přehled: Pokud je objekt neplatný kvůli vlastnostem materiálu nebo průřezu nebo byl deaktivován z důvodu posouzení pomocí sady prutů, zobrazí se ve výsledkové tabulce Neplatné/deaktivované.

Zkontrolujte také ve vstupní tabulce Objekty pro posouzení, zda jsou pro posouzení vybrány všechny objekty. Dbejte také na správné přiřazení návrhových konfigurací k objektům. Pokud není objektu pro mezní stav přiřazena žádná konfigurace posouzení, neprovede se pro tento mezní stav žádné posouzení (viz Posouzení železobetonových konstrukcí).
