Especificaciones de cálculo

Resultados

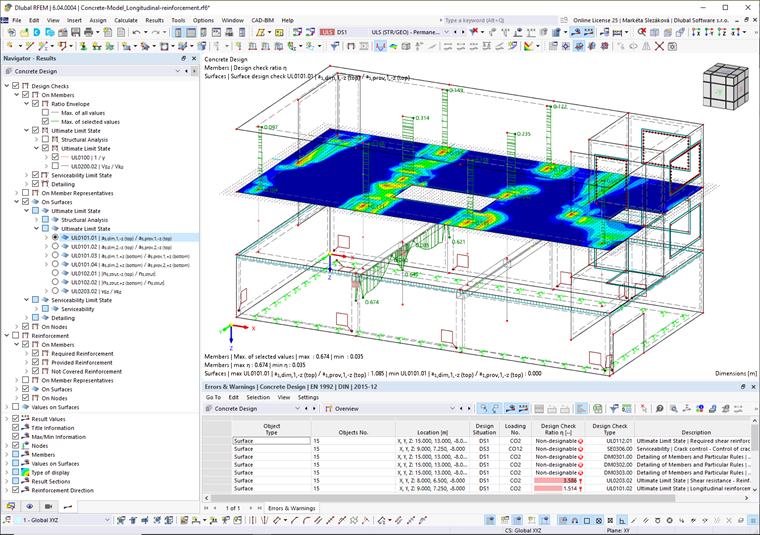

Después del cálculo, los resultados se ordenan según varios criterios en las tablas. También se muestran en el 000533 de la ventana de trabajo en el modelo. El 'Navegador - Resultados' está alineado con el cálculo de hormigón, por lo que puede controlar la visualización gráfica de las comprobaciones de diseño del ELU y ELS, así como la armadura para barras, superficies y nudos.

También puede mostrar los Detalles de cálculo con los valores intermedios y las fórmulas de cálculo. Además, tiene la opción de mostrar los Diagramas de resultados en la sección con la condición de tensión en la sección de la barra.

Los siguientes subcapítulos describen varias opciones que tiene para mostrar y evaluar los resultados del cálculo. El capítulo Documentación describe cómo preparar los resultados para el informe.

Objetos sin resultados

Si no se muestran los resultados de una barra o superficie, esto puede deberse a lo siguiente:

  • El objeto no está seleccionado para el cálculo en la tabla Objetos para calcular.
  • Los resultados están ocultos debido a la configuración del filtro.
Importante

Si ha eliminado objetos manualmente del cálculo o no los ha seleccionado para el cálculo, no aparece ninguna advertencia en las tablas de resultados para los objetos que faltan.

Compruebe las visibilidades y la configuración del filtro para los resultados gráficos en -ES/downloads-and-information/documents/online-manuals/rfem-6/001106#resultsOnObjectsFilterTab Panel de control así como en el Filtro de valores resultantes . Si no se encuentra el resultado en la tabla de resultados, compruebe la configuración del filtro seleccionado en el cuadro de diálogo Administrador de tablas de resultados . Además, preste atención a la configuración seleccionada para la sincronización con el gráfico; por ejemplo, puede mostrar sólo los objetos visibles o seleccionados. Sin embargo, en el cuadro de diálogo Detalles de cálculo, todos los resultados están disponibles, independientemente de la configuración del filtro y las selecciones.

Para comprobar los objetos calculados, es adecuado utilizar la categoría de resultados de la tabla Información general: Si un objeto no es válido debido a las propiedades del material o de la sección o se ha desactivado debido al cálculo mediante un conjunto de barras, se mostrará en la tabla de resultados No válido/Desactivado.

Además, compruebe en la tabla de entrada Objetos para calcular si todos los objetos están seleccionados para el cálculo. Además, preste atención a la asignación correcta de las configuraciones de cálculo a los objetos. Si no se asigna ninguna configuración de cálculo a un objeto para un estado límite, no se realiza ningún cálculo para este estado límite (consulte el capítulo Cálculo de hormigón).
