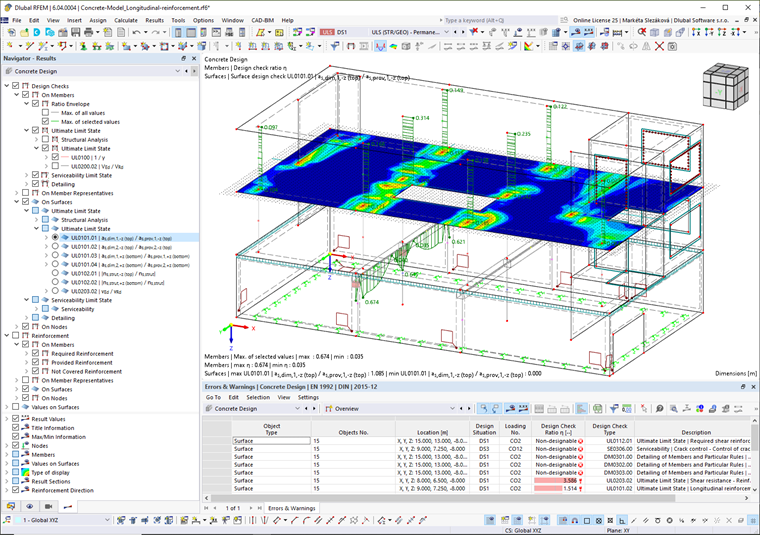

Une fois le calcul terminé, les résultats sont triés selon différents critères dans les Tableaux. Elles sont également affichées dans le graphique de la fenêtre de travail sur le modèle. Le « Navigateur - Résultats » est ajusté sur la vérification du béton, vous pouvez donc contrôler l'affichage graphique des vérifications à l'ELU et à l'ELS ainsi que les armatures pour les barres, les surfaces et les nœuds.
Vous pouvez également afficher les Détails de vérification avec les valeurs intermédiaires et les formules de calcul. De plus, vous avez la possibilité d'afficher les diagrammes de résultats dans la section avec la condition de contrainte dans la section de barre.
Les sous-chapitres suivants décrivent différentes options disponibles pour afficher et évaluer les résultats de vérification. Le chapitre Documentation décrit comment préparer les résultats pour l'impression.
Objets sans résultats
Si les résultats d'une barre ou d'une surface ne sont pas affichés, cela peut s'expliquer par les causes suivantes :
- L'objet n'est pas sélectionné pour le calcul dans le tableau Objets à calculer.
- Les résultats sont masqués à cause des paramètres de filtre.
Vérifiez les visibilités et les paramètres de filtre pour les résultats graphiques dans le Panneau de controle ainsi que dans la boite de dialogue Filtre des valeurs de résultats . Si le résultat ne figure pas dans le tableau de résultats, vérifiez les paramètres de filtre sélectionnés dans la boîte de dialogue Gestionnaire du tableau de résultats . Faites également attention aux paramètres sélectionnés pour la synchronisation avec le graphique (par exemple, il est possible d'afficher uniquement les objets visibles ou sélectionnés). Cependant, dans la boîte de dialogue Détails de vérification, tous les résultats sont disponibles, quels que soient les paramètres de filtre et les sélections.
Pour vérifier les objets calculés, vous pouvez utiliser la catégorie Aperçu du tableau de résultats : Si un objet n'est pas valide en raison des propriétés du matériau ou de la section ou a été désactivé en raison de la vérification via un ensemble de barres, il sera affiché dans le tableau de résultats Non valide/désactivé.
Vérifiez également dans le tableau d'entrée Objets à calculer si tous les objets sont sélectionnés pour le calcul. Faites également attention à l'assignation correcte des configurations de calcul aux objets. Si aucune configuration de vérification n'est assignée à un objet pour un état limite, aucune vérification n'est effectuée pour cet état limite (voir le chapitre Vérification du béton).
