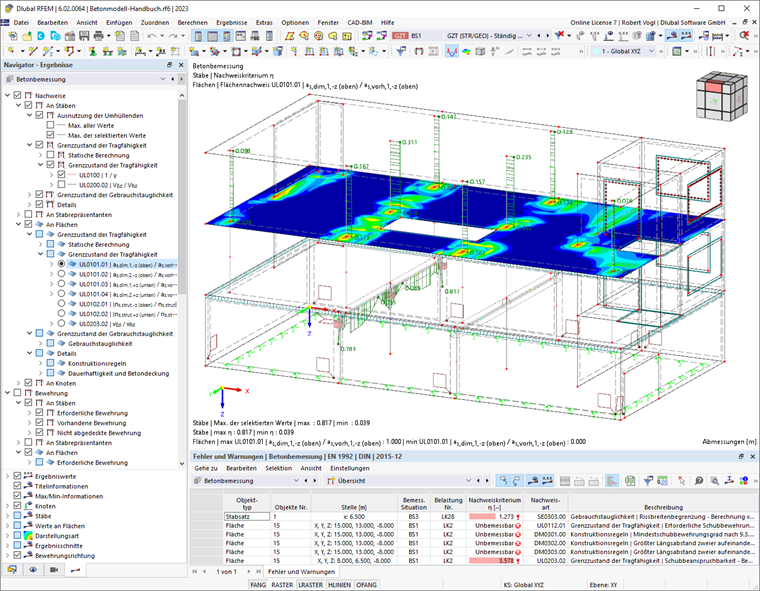

Nach der Berechnung werden die Ergebnisse nach verschiedenen Kriterien sortiert in Tabellen ausgegeben. Sie werden auch in der Grafik des Arbeitsfensters am Modell dargestellt. Der 'Navigator - Ergebnisse' ist auf die Betonbemessung abgestimmt, sodass Sie die Grafikanzeige von GZT- und GZG-Nachweisen sowie der Bewehrung für Stäbe, Flächen und Knoten bedarfsgerecht steuern können.
Sie können auch die Nachweisdetails mit Zwischenwerten und Nachweisformeln einsehen. Des Weiteren haben Sie die Möglichkeit, die Ergebnisverläufe im Querschnitt mit dem Spannungszustand im Stabquerschnitt darzustellen.
In den folgenden Unterkapiteln werden verschiedene Möglichkeiten vorgestellt, die Ihnen für die Anzeige und Auswertung der Bemessungsergebnisse zur Verfügung stehen. Das Kapitel Dokumentation wiederum beschreibt, wie Sie die Ergebnisse für die Druckausgabe aufbereiten.
Objekte ohne Ergebnisse
Falls die Ergebnisse eines Stabes oder einer Fläche nicht dargestellt werden, kann dies folgende Ursachen haben:
- Das Objekt ist in der Tabelle Zu bemessende Objekte nicht für die Bemessung ausgewählt.
- Die Ergebnisse sind aufgrund von Filtereinstellungen ausgeblendet.
Prüfen Sie die Sichtbarkeiten und die Filtereinstellungen für die grafischen Ergebnisse im Steuerpanel sowie im Ergebniswertfilter . Fehlt das Ergebnis in der Ergebnistabelle, so kontrollieren Sie die gewählten Filtereinstellungen im Ergebnistabellen-Manager . Achten Sie auch auf die gewählten Einstellungen zur Synchronisation mit der Grafik; beispielsweise besteht die Möglichkeit, nur sichtbare oder selektierte Objekte anzuzeigen. Im Dialog der Nachweisdetails hingegen sind alle Ergebnisse verfügbar – unabhängig von Filtereinstellungen und Selektionen.
Zur Überprüfung der bemessenen Objekte eignet sich die Tabellen-Ergebniskategorie Übersicht: Falls ein Objekt aufgrund von Material- oder Querschnittseigenschaften ungültig ist oder wegen der Bemessung über einen Stabsatz deaktiviert wurde, wird es in der Ergebnistabelle Nicht gültig / deaktiviert ausgewiesen.
Prüfen Sie auch in der Eingabetabelle Zu bemessende Objekte, ob alle Objekte zur Bemessung ausgewählt sind. Achten Sie ebenso auf die korrekte Zuweisung der Bemessungskonfigurationen zu den Objekten. Wenn einem Objekt für einen Grenzzustand keine Bemessungskonfiguration zugeordnet ist, erfolgt für diesen Grenzzustand auch kein Nachweis (siehe Kapitel Betonbemessung).
