Propiedades dependientes del tiempo del hormigón

En este capítulo encontrará indicaciones sobre las categorías de materiales 'Hormigón' y 'Acero de refuerzo', que son significativas para el diseño de hormigón.

Hormigón

Al activar el diseño de hormigón, se habilitan en el diálogo 'Editar material' pestañas adicionales para los materiales de hormigón, donde puede realizar importantes configuraciones para el diseño de hormigón. La descripción general de este diálogo se encuentra en el capítulo Materiales del manual de RFEM.

Propiedades dependientes del tiempo del hormigón

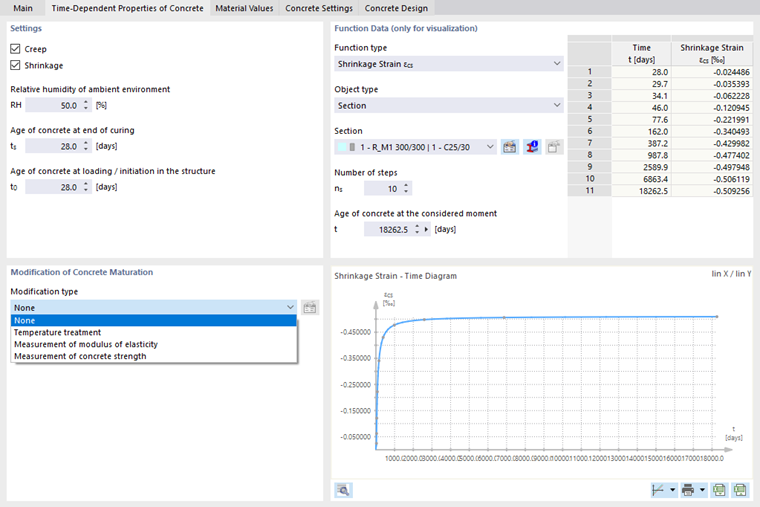

Propiedades del hormigón dependientes del tiempo

Configuraciones

Si desea considerar el 'Reptado' y la 'Contracción' en el diseño, marque las casillas correspondientes en esta sección. Las configuraciones adicionales se tomarán en cuenta para todos los componentes a los cuales se les asigne el material. Si el reptado y la contracción están desactivados, no serán posibles otras entradas en la pestaña.

Especifique la 'Humedad relativa del ambiente', la 'Edad del hormigón al final del endurecimiento' y la 'Edad del hormigón bajo carga'. A partir de esta información, el programa calcula el coeficiente de reptado φ y la deformación por contracción ε.

Uso de las propiedades dependientes del tiempo

• En el diseño de hormigón

El activar el reptado y/o contracción en el diálogo de materiales resulta en su consideración en el complemento "Diseño de Hormigón" para los cálculos de deformación y estabilidad. Por defecto, se asume una edad del hormigón de 50 años.

• En el análisis estático

Adicionalmente, al activar el reptado y/o contracción en el material y usar el tipo de análisis "Análisis estático | Reptado y contracción (lineal)", se pueden considerar los efectos dependientes del tiempo ya en el análisis estático. Aquí, la duración de la carga se puede controlar mediante la definición del tiempo de inicio y de fin de la carga. Se debe tener en cuenta que los esfuerzos de sección de este tipo de análisis no deben ser adicionalmente afectados por efectos dependientes del tiempo en el complemento de diseño de hormigón.

Antecedentes sobre cómo se consideran el reptado y la contracción en el diseño de hormigón, así como con el tipo de análisis "Análisis estático | Reptado y contracción (lineal)" se brinda en el capítulo Comportamiento dependiente del tiempo.

• En el análisis dependiente del tiempo

Otra posibilidad para considerar efectos dependientes del tiempo en el análisis de hormigón o concreto reforzado la ofrece el complemento "Análisis dependiente del tiempo". La edad del hormigón a considerar se puede definir libremente en el diálogo "Casos de carga & combinaciones". Más información está disponible en el manual Análisis dependiente del tiempo.

Modificación del madurado del hormigón

Si ha activado el Reptado, puede ajustar la evolución del madurado del hormigón con las opciones de la lista (ver imagen Propiedades dependientes del tiempo del hormigón). Esto afecta el cálculo del coeficiente de reptado φ.

• Sin ajuste: No se realiza ajuste al coeficiente de reptado φ.
• Tratamiento de temperatura: Abra un nuevo diálogo con el botón . Allí puede definir las temperaturas del hormigón en función del tiempo. Estos parámetros afectan la edad equivalente del hormigón t_0,e. Una vez que se ha activado la modificación mediante tratamiento de temperatura, se especifica en la sección Datos funcionales el 'Coeficiente de reptado φ_e al instante equivalente'.

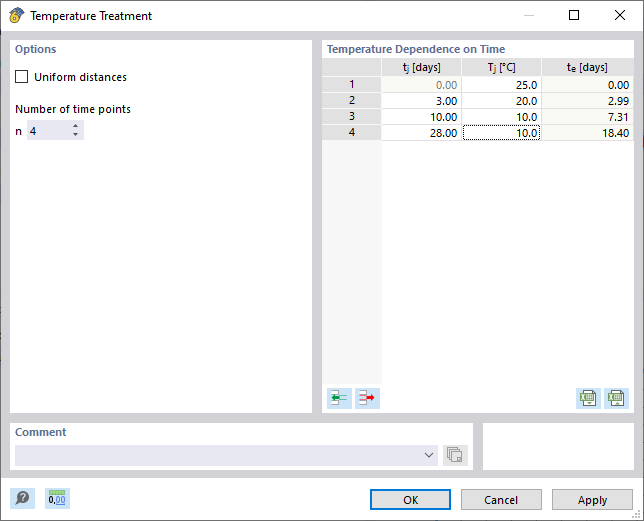

Definición de la dependencia de la temperatura en el tiempo

• Medición del módulo de elasticidad: Si se ha medido el módulo de elasticidad del hormigón en probetas, puede reemplazar el valor calculado del coeficiente de reptado φ por el valor medido con esta opción. Ingrese el 'Módulo de elasticidad medido' de la probeta y la 'Edad del hormigón' al momento de la medición. A partir de estos datos, el programa determina la edad equivalente del hormigón t_0,e, con el cual se modifica el coeficiente de reptado a φ_e.

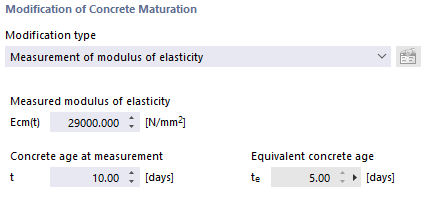

Tipo de modificación 'Medición del módulo de Young'

• Medición de la resistencia del hormigón: Esta posibilidad de modificación es similar a la opción descrita anteriormente. En lugar del módulo de elasticidad medido, indique la resistencia a compresión del hormigón f_cm(t) medida en un tiempo t específico.

Datos funcionales (solo para visualización)

En esta sección puede establecer una sección o un espesor del modelo y seleccionar un 'Tipo de función' para ser representado en la tabla a la derecha y en el Diagrama debajo. Esto sirve exclusivamente para visualizar la función de reptado y contracción en la tabla de valores y como gráfica.

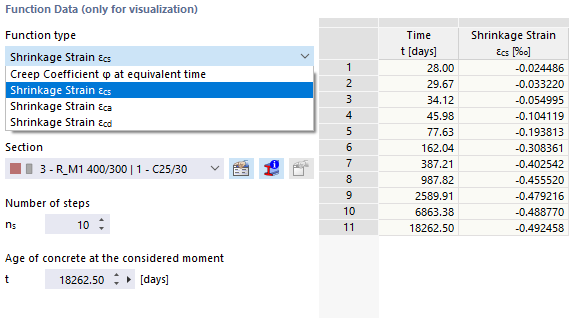

Selección del tipo de función: Coeficiente de fluencia o deformación por retracción

Esto controla si se representa el coeficiente de reptado φ o un tipo de deformación por contracción (Deformación por contracción total ε_cs o sus componentes contracción por secado ε_cd y contracción autógena ε_ca) como ordenadas. Así obtiene información sobre la evolución de los efectos a largo plazo en relación con las diferentes configuraciones, por ejemplo, respecto al madurado del hormigón.

Los resultados representados dependen de un 'Espesor' o una 'Sección' específicos.

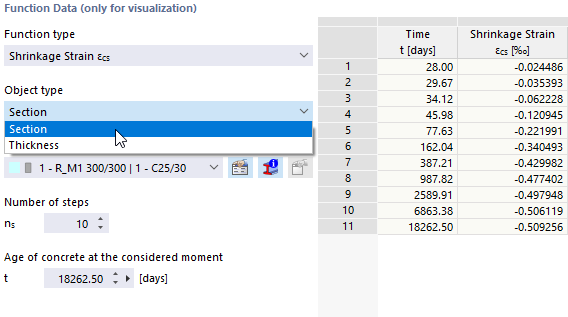

Selección del tipo de objeto: Espesor o sección

En el campo 'Número de pasos' n_s puede ajustar la división para la tabla y el diagrama. Se establecen diez puntos de división por defecto, de modo que la tabla tiene once filas de resultados.

La 'Edad del hormigón en el tiempo considerado' t está predeterminada en 50 años; este valor se convierte a días en la representación. Si es necesario, también se pueden hacer ajustes aquí.

El aviso de 'solo visualización' en el título de la sección significa que con estos valores solo se especifican y visualizan los parámetros de entrada para la sección o espesor seleccionado. Así puede verificar la influencia de los parámetros respectivos. Sin embargo, para el cálculo, los coeficientes de reptado y las deformaciones por contracción se calculan por separado para el momento real del diseño. Esto es especialmente relevante también para el complemento Análisis dependiente del tiempo (TDA) (aún en desarrollo).

Diagrama

En esta sección, los datos funcionales se representan como un diagrama.

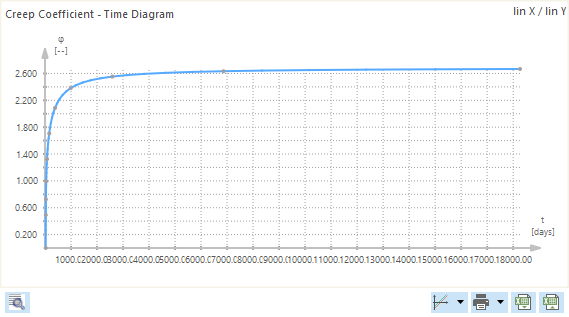

Coeficiente de fluencia - Tiempo - Diagrama

Al mover el ratón a lo largo del gráfico, aparecen las correspondientes abscisas y ordenadas. Puede hacer zoom con la rueda del ratón, mover el diagrama con el botón izquierdo del ratón y restaurar la vista completa del diagrama con doble clic en la rueda del ratón.

Debajo del diagrama hay varios botones. Con el botón puede mostrar los parámetros de reptado y contracción calculados en un diálogo.

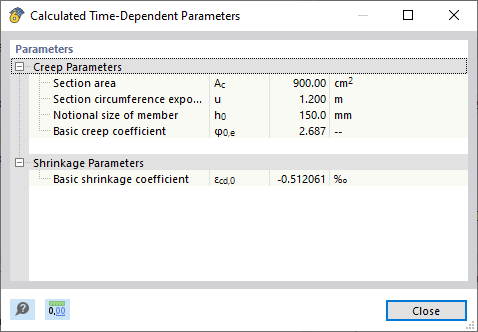

Parámetros dependientes del tiempo calculados

Con las opciones del botón desplegable , es posible representar las ordenadas y abscisas en una escala lineal o logarítmica.

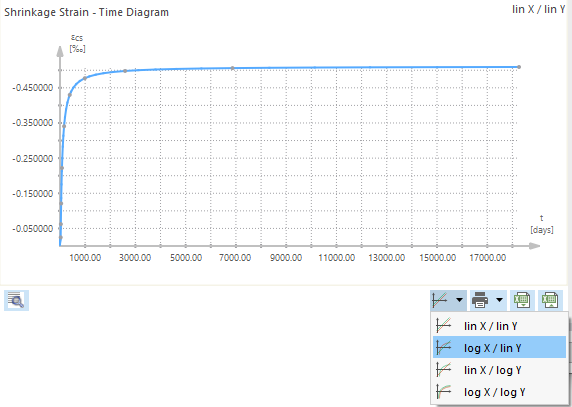

Mostrar la deformación por retracción - Diagrama de tiempo logarítmicamente

El diagrama también se puede imprimir. A través del botón desplegable tiene las siguientes opciones:

• Imprimir inmediatamente
• En el protocolo de impresión
• Imprimir en PDF
• Copiar al portapapeles
• Impresión como archivo

Las diferentes funciones se describen en el capítulo Gráficos del manual de RFEM.

Con el botón puede exportar los valores de la tabla del diagrama a Excel.
