Ten rozdział zawiera informacje na temat kategorii materiałów 'Beton' i 'Stal zbrojeniowa ', które są istotne przy wymiarowaniu betonu.
Beton
Po uaktywnieniu wymiarowania betonu w oknie dialogowym 'Edytować materiał' dla materiałów betonowych dostępne są dodatkowe zakładki, w których można wprowadzić ważne ustawienia dla wymiarowania betonu. Ogólny opis tego okna dialogowego znajduje się w rozdziale materials podręcznika do programu RFEM.

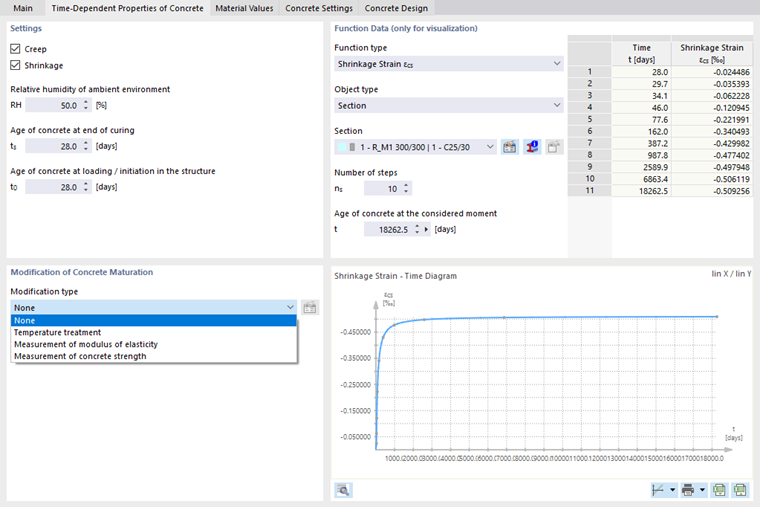

Właściwości betonu zależne od czasu
Ustawienia i opcje
Aby uwzględnić w obliczeniach 'pełzanie' i 'skurcz', należy zaznaczyć odpowiednie pola wyboru w tej sekcji. Dalsze specyfikacje są następnie uwzględniane dla wszystkich komponentów, do których przypisany jest materiał. Jeżeli pełzanie i skurcz są dezaktywowane, dalsze wpisy do rejestru nie są możliwe.
Wprowadź 'wilgotność względną środowiska ', wiek betonu' na koniec dojrzewania 'i wiek betonu' przy obciążeniu '. Na podstawie tych informacji program określa współczynnik pełzania φ i odkształcenie skurczowe ε.
Modyfikcacja dojrzewania betonu
Jeśli aktywowano pełzanie , można użyć opcji na liście, aby dostosować przebieg dojrzewania betonu (patrz ilustracja Właściwości betonu zależne od czasu). Wpływają one na określenie współczynnika pełzania φ.
- Bez : Współczynnik pełzania φ nie jest dostosowywany.

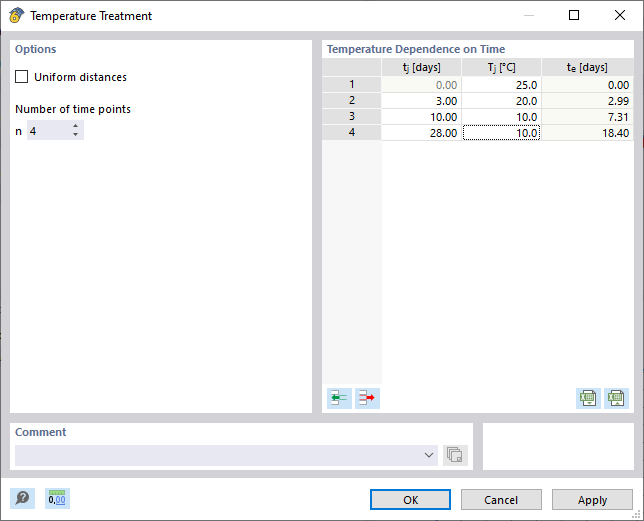

- Obróbka temperaturowa : Wywołać nowe okno dialogowe za pomocą przycisku
. Tutaj można zdefiniować temperatury betonu w funkcji czasu. Parametry te wpływają na równoważny wiek betonu t0, e. Po aktywowaniu modyfikacji za pomocą obróbki termicznej 'współczynnik pełzania φe w czasie równoważnym' jest określany w sekcji funkcjonalne danych funkcjonalnych .

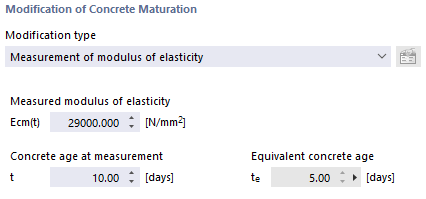

- Pomiar modułu sprężystości : Jeżeli moduł sprężystości betonu był mierzony na próbkach, za pomocą tej opcji można zastąpić obliczoną wartość współczynnika pełzania φ wartością zmierzoną. Wprowadź 'zmierzony moduł sprężystości' próbki i 'wiek betonu' w momencie pomiaru. Na podstawie tych informacji program określa równoważny wiek betonu t0, e, co z kolei zmienia współczynnik pełzania na φe.
- Pomiar wytrzymałości betonu : Ta opcja modyfikacji jest analogiczna do opcji opisanej powyżej. Zamiast zmierzonego modułu sprężystości należy wprowadzić wytrzymałość betonu na ściskanie fcm (t), zmierzoną w pewnym momencie t.
Dane funkcji (tylko do wizualizacji)

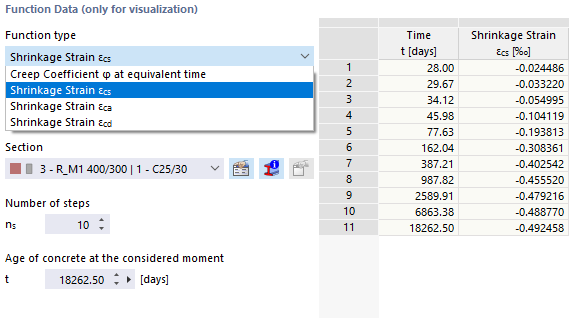

W tej sekcji można zdefiniować przekrój lub grubość modelu oraz wybrać typ funkcji ' ', co powinno być pokazane w tabeli po prawej stronie oraz na wykresie poniżej.
Umożliwia to określenie, czy współczynnik pełzania φ lub typ odkształcenia skurczowego (całkowite odkształcenie skurczowe εcs lub jego składowe, skurcz osuszający εcd i skurcz samoistny εca ) są wyświetlane jako rzędne. W ten sposób można uzyskać informacje o przebiegu efektów długotrwałych w połączeniu z różnymi ustawieniami, na przykład dla dojrzewania betonu.

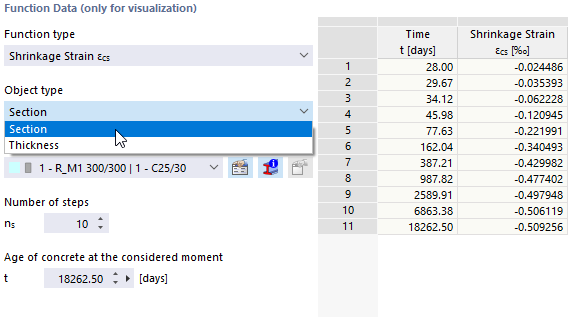

Pokazane wyniki zależą od określonej 'grubości' lub przekroju '.
W polu 'liczba stopni' ns można dostosować podział dla tabeli i wykresu. Dziesięć punktów podziału jest wstępnie ustawionych tak, że tabela ma jedenaście wierszy wyników.
'Wiek betonu w obserwowanym czasie' t jest wstępnie ustawiony na 50 lat; wartość ta jest podana w przeliczeniu na dni. W razie potrzeby możliwe są również korekty.
Dopisek 'Tylko do wizualizacji' w tytule przekroju oznacza, że określone i wizualizowane są tylko parametry wejściowe dla wybranego przekroju lub wybranej grubości. Umożliwia to sprawdzenie wpływu odpowiednich parametrów. Na potrzeby obliczeń współczynniki pełzania i odkształcenia skurczowe są obliczane osobno w rzeczywistym czasie obliczeniowym. Dotyczy to zwłaszcza rozszerzenia -zależnych Analiza (TDA) (w trakcie opracowywania) istotne.

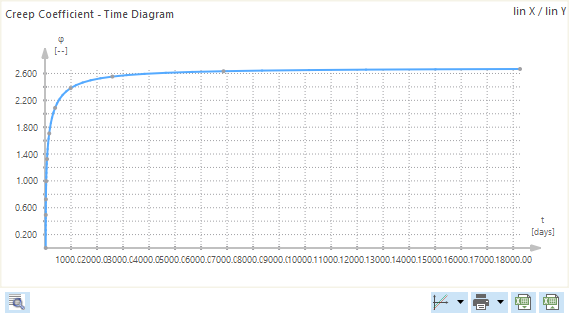

Wykres
W tej sekcji dane funkcjonalne są pokazane w postaci wykresu.
Przesuwając kursor myszy wzdłuż wykresu, pojawiają się odcięte i rzędne. Można przybliżać za pomocą kółka myszy, przesuwać wykres lewym przyciskiem myszy, a następnie kliknąć dwukrotnie kółkiem myszy, aby przywrócić ogólny widok wykresu.

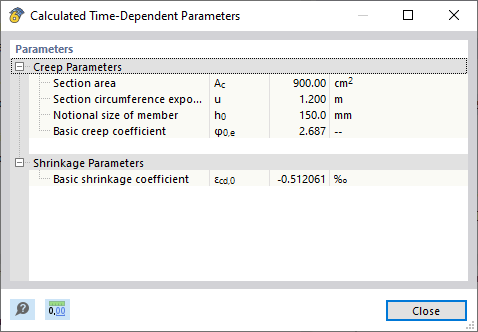

Poniżej diagramu znajduje się kilka przycisków. Za pomocą przycisku
można wyświetlić obliczone parametry pełzania i skurczu w oknie dialogowym.
Za pomocą opcji przycisku listy
możliwe jest wyświetlenie rzędnej i odciętej w skali liniowej lub logarytmicznej.
Schemat można również wydrukować. Za pomocą przycisku listy
dostępne są następujące opcje:
- Wyślij do drukarki
- W protokole wydruku
- Drukuj grafikę do PDF
- Drukuj do schowka
- Drukuj do pliku
Poszczególne funkcje zostały opisane w rozdziale Grafika podręcznika do programu RFEM.
Za pomocą przycisku
można wyeksportować wartości tabeli z wykresu do Excela.
Ustawienia dla betonu
W zakładce Ustawienia betonu można wprowadzić specjalne zmiany we właściwościach betonu. Wpływają one nie tylko na określenie współczynnika pełzania i odkształcenia skurczowego, ale również na weryfikację obliczeniową składników, do których beton jest przypisany.
W razie potrzeby zmień 'największą średnicę ziarna' dg. Jest to uwzględnione w obliczeniach wykonawczych zbrojenia zdefiniowanego przez użytkownika.
Na liście 'Typ kruszywa' można wybierać spośród różnych typów kruszywa. To samo dotyczy klasy 'cementu' (S, N lub R); ma duży wpływ na twardnienie betonu. Na liście 'Rodzaj betonu' można również dostosować proces produkcji elementu (monolityczny lub prefabrykowany).
Projektowanie konstrukcji betonowych
W zakładce Wymiarowanie betonu znajdują się standardowe parametry materiału, które mają zastosowanie do obliczeń.
Podano między innymi częściowe współczynniki bezpieczeństwa betonu i stali zbrojeniowej, a także minimalne krycie betonem dla różnych klas ekspozycji. Wartości te można znaleźć w Standard określony w danych podstawowych modelu. Na przykład w normie EN 1992-1-1 można znaleźć parametry z Załącznika krajowego; przy ACI 318 wartości są pobierane bezpośrednio z normy
Stal zbrojeniowa
Po aktywacji wymiarowania betonu w oknie dialogowym 'Edytować materiał' dostępna jest kolejna zakładka dla stali zbrojeniowej. Ogólny opis tego okna dialogowego znajduje się w rozdziale materials podręcznika do programu RFEM.
Ustawienia dla stali
Z list należy określić 'klasyfikacje' stali zbrojeniowej (N lub X) oraz 'typ produkcji' (walcowane na gorąco lub formowane na zimno). Właściwości te wpływają na zachowanie ciągliwości. Są one wymagane m.in. przy projektowaniu ochrony przeciwpożarowej.
