V této kapitole uvádíme informace o kategoriích materiálů 'Beton' a ' Betonová ocel ', které jsou důležité pro posouzení betonu.
Beton
Po aktivaci posouzení betonu se v dialogu 'Upravit materiál' pro materiály pro beton zobrazí další záložky, ve kterých lze provést důležitá nastavení pro posouzení betonu. Obecný popis tohoto dialogu najdete v kapitole materiály příručky k programu RFEM.
Vlastnosti betonu závislé na čase
.png?mw=760&hash=ff775041141e60a24ec7cb478b7ea35b7e2e4da6)
Nastavení
Pokud chceme do posouzení zohlednit 'dotvarování' a 'smršťování', zaškrtneme příslušná políčka v této sekci. Další specifikace se pak zohlední pro všechny komponenty, ke kterým je materiál přiřazen. Pokud jsou dotvarování a smršťování deaktivované, nejsou do registru možné žádné další položky.
Zadejte 'relativní vlhkost prostředí ',' stáří betonu na konci ošetřování 'a' stáří betonu při zatížení '. Z těchto informací program stanoví součinitele dotvarování φ a deformaci při smršťování ε.
Změna zrání betonu
Pokud jsme aktivovali dotvarování , můžeme pomocí možností v seznamu upravit průběh zrání betonu (viz obrázek Časově závislé vlastnosti betonu ). Ty mají vliv na stanovení součinitele dotvarování φ.
- Bez : Součinitel dotvarování φ se nijak neupravuje.
- Teplotní zpracování : Tlačítkem

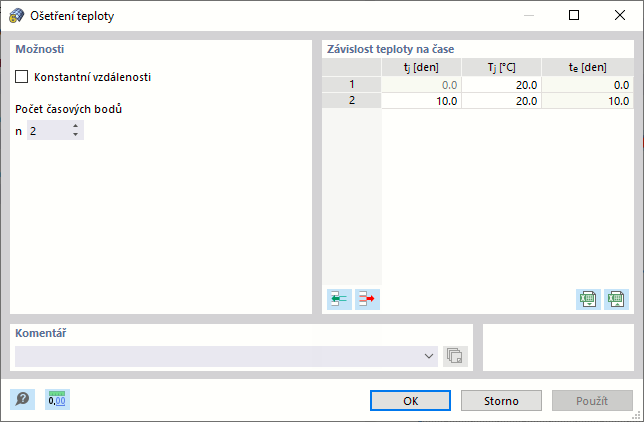

vyvolejte nový dialog. Zde lze definovat teploty betonu jako funkci času. Tyto parametry ovlivňují náhradní stáří betonu t0, e. Jakmile aktivujeme úpravu pomocí teplotního zpracování, zadáme v sekci funkční údaje 'součinitel dotvarování φe v ekvivalentním čase'.

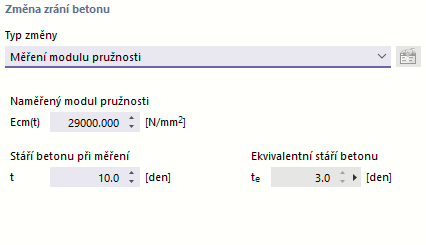

- Měření modulu pružnosti : Pokud byl modul pružnosti betonu měřen na zkušebních tělesech, lze pomocí této možnosti nahradit vypočtenou hodnotu součinitele dotvarování φ naměřenou hodnotou. Zadejte 'naměřený modul pružnosti' zkušebního tělesa a 'stáří betonu' v době měření. Na základě těchto údajů program stanoví náhradní stáří betonu t0, e, čímž se součinitel dotvarování upraví na φe.
- Měření pevnosti betonu : Tato možnost úpravy je analogická s možností popsané výše. Místo naměřeného modulu pružnosti se zadá pevnost betonu v tlaku fcm (t), která byla naměřena v určitém okamžiku t.
Data funkce (pouze pro vizualizaci)

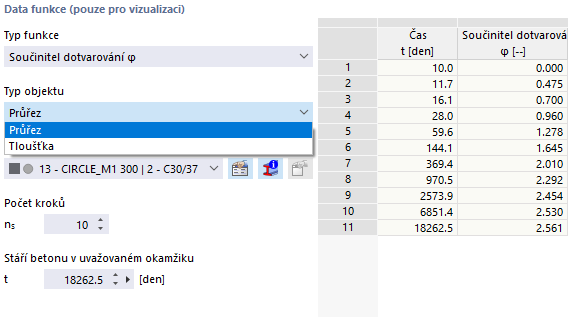

V této sekci lze zadat průřez nebo tloušťku modelu a vybrat ' typ funkce ', který má být znázorněn v tabulce vpravo a v níže.

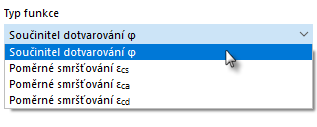

Lze tak určit, zda se má na ose souřadnice zobrazit součinitel dotvarování φ nebo typ přetvoření ze smršťování (celkové přetvoření εcs nebo jeho složky smršťování při vysychání εcd a autogenní smršťování εca ). Získáte tak informace o průběhu dlouhodobých účinků ve spojení s různými nastaveními, například pro zrání betonu.
Zobrazené výsledky závisí na určité 'tloušťce' nebo ' průřezu '.
V poli 'počet kroků' ns lze upravit dělení tabulky a diagramu. Přednastaveno je deset dělicích bodů, takže tabulka má jedenáct výsledkových řádků.
'Stáří betonu ve sledovaném čase' t je přednastaveno na 50 let; tato hodnota je uvedena v přepočtu na dny. V případě potřeby jsou zde možné úpravy.
Poznámka 'pouze pro vizualizaci' v názvu průřezu znamená, že s těmito hodnotami se zadají a zobrazí pouze vstupní parametry pro vybraný průřez nebo tloušťku. Můžete tak zkontrolovat vliv příslušných parametrů. Pro výpočet se však součinitele dotvarování a přetvoření od smršťování počítají zvlášť v době posouzení. To platí také speciálně pro addon time -závislé Analýza (TDA) (zatím ve vývoji) relevantní.
Graf

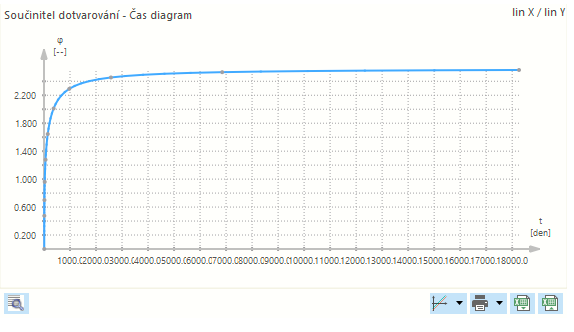

V této sekci jsou funkční údaje znázorněny ve formě diagramu.
Pokud pohybujeme myší po grafu, zobrazí se příslušné úsečky a souřadnice. Pomocí kolečka myši lze zoomovat, levým tlačítkem myši posouvat diagram a poklepáním kolečkem myši obnovit celkový pohled na diagram.
Pod diagramem se nachází několik tlačítek. Tlačítkem

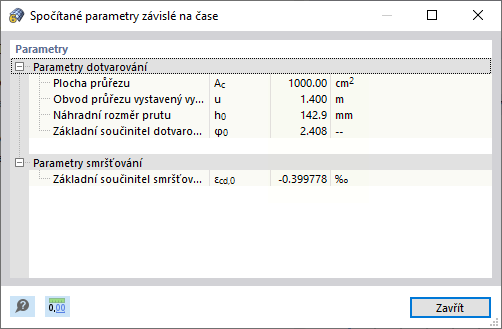

lze vypočítané parametry dotvarování a smršťování zobrazit v dialogu.
Tlačítko se seznamem
umožňuje zobrazit souřadnice a osu osa v lineárním nebo logaritmickém měřítku.
Schéma lze také vytisknout. Přes tlačítko se seznamem
máte následující možnosti:
- Přímo na tiskárnu
- V tiskovém protokolu
- Tisk grafiky do PDF
- Tisk grafiky do schránky
- Tisk grafiky do souboru
Jednotlivé funkce jsou popsány v kapitole Grafika příručky k programu RFEM.
Pomocí tlačítka
lze exportovat tabulkové hodnoty diagramu do Excelu.
Nastavení pro beton
V záložce Nastavení pro beton lze provést speciální úpravy vlastností betonu. Ty ovlivňují nejen stanovení součinitele dotvarování a přetvoření při smršťování, ale také posouzení prvků, ke kterým je beton přiřazen.
.png?mw=760&hash=eaa431033694e99b1ea672f9c7afd1a8010ea140)
V případě potřeby upravte 'největší průměr zrna' dg. To je zahrnuto do detailního posouzení uživatelsky zadané výztuže.
V seznamu 'Typ agregátu' můžete vybírat z různých typů agregátů. Totéž platí pro 'třídu cementu' (S, N nebo R); má velký vliv na tvrdnutí betonu. V seznamu 'Druh betonu' lze také upravit výrobní postup dílce (monolitický nebo prefabrikovaný).
Posouzení železobetonových konstrukcí
V záložce Posouzení pro beton najdeme standardní parametry materiálu, které platí pro posouzení.
Kromě jiného jsou uvedeny dílčí součinitele spolehlivosti betonu i betonářské oceli a jsou uvedeny minimální krytí betonem pro různé třídy vlivu prostředí. Tyto hodnoty lze nalézt v Norma, kterou jste zadali v základních údajích modelu. Například v EN 1992-1-1 najdete parametry národní přílohy; u ACI 318 jsou hodnoty převzaty přímo z normy == Betonářská ocel == Po aktivaci posouzení betonu se v dialogu 'Upravit materiál' zobrazí další záložka pro výztužnou ocel. Obecný popis tohoto dialogu najdete v kapitole [[ /de/downloads-und-infos/documents/online-handbooks/rfem-6/000034 materiály ]] příručky k programu RFEM.
Nastavení pro ocel
Pomocí seznamů lze zadat 'klasifikace' betonářské oceli (N nebo X) a 'typ výroby' (válcované za tepla nebo tvarované za studena). Tyto vlastnosti ovlivňují tažnost. Jsou mimo jiné nutné pro posouzení požární odolnosti.
