As cargas provenientes de uma determinada ação são guardadas num caso de carga (LC). Exemplos de casos de carga são peso próprio, neve ou carga variável.
Lista

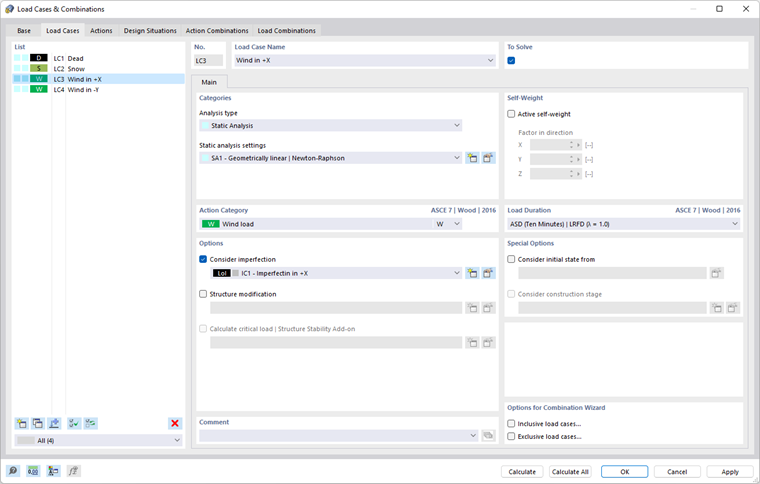

A 'Lista' gere todos os casos de carga do modelo. Na tabela botões para 'Lista' de tipos de objetos estão descritas as funções com as quais pode criar, copiar ou eliminar objetos de uma lista.
Nº / Sub Nº / Nome do caso de carga
O número do novo caso de carga está predefinido. Utilize a tabela, se desejar prever lacunas na numeração para complementos posteriores.
O subnúmero é relevante, em primeiro lugar, para imperfeições automáticas e para o método de carga equivalente (em preparação). Os subcasos de carga de um caso de carga são geralmente gerados pelo programa.
No campo Nome do caso de carga pode introduzir a designação ou selecionar uma entrada na lista, para designar o caso de carga.
A calcular
A caixa de verificação regula se o caso de carga é analisado no cálculo. Desta forma, pode excluir do cálculo casos de carga que não ocorrem isoladamente, como por exemplo o vento sem a consideração do peso próprio.
Base
O separador Base gere os dados gerais do caso de carga selecionado à esquerda na 'Lista'.
Categorias
Se não tiver ativado nenhum Add-On nos dados gerais de modelo, apenas está disponível na lista 'Tipo de análise' a 'Análise estática'.
Na lista 'Configurações de análise estática' pode selecionar de acordo com qual teoria de cálculo o caso de carga deve ser analisado. Estão disponíveis os seguintes tipos de análise:
- 1.ª ordem
- 2.ª ordem (P-Δ)
- 3.ª ordem
Os tipos de análise estão descritos no capítulo Configurações de análise estática. Com o botão
pode adicionar um novo tipo de análise.
Peso próprio
Se desejar considerar no caso de carga o peso próprio do modelo como carga, marque a opção 'Peso próprio ativo'. Através dos campos 'Fator na direção' pode definir a direção de atuação do peso próprio. A predefinição é o fator 1.00 na direção Z ou -1.00, caso o eixo Z global aponte para cima.
O RSTAB determina o peso próprio a partir das propriedades do material e dos objetos. Se aplicar o peso próprio automático em vários casos de carga, deve considerar isso na combinação dos casos de carga.
Categoria de ação
Nas normas são mencionadas várias categorias de ação que controlam a sobreposição dos casos de carga, bem como os coeficientes parciais de segurança e de combinação.

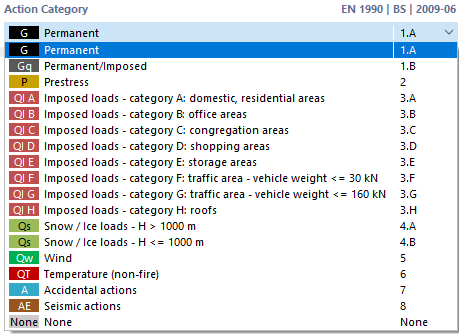

A cada caso de carga deve ser atribuída uma categoria. Pode fazê-lo por meio da lista. As categorias estão vinculadas à norma que definiu no separador 'Base'.
.png)
A categoria de ação 'None' representa um caso especial: permite criar um caso de carga sem atribuição de categoria, por exemplo, para aplicar imperfeições através de cargas equivalentes definidas pelo utilizador (cargas de estabilização). Casos de carga deste tipo não são considerados nas combinações de ações.
Opções
Se ativar a caixa de verificação 'Considerar imperfeição', pode selecionar um caso de imperfeição (ver capítulo Casos de imperfeição) na lista ou criá-lo novo através do botão
. Dessa forma, é aplicada simultaneamente uma imperfeição no caso de carga.
Exemplo: No caso de carga 'Vento em X' é considerado o caso de imperfeição 'Imperfeição em X'. Assim, em todas as combinações de cargas com vento na direção X são aplicadas as imperfeições em X, mas não imperfeições em outras direções.
A caixa de verificação 'Modificação de estrutura' oferece a possibilidade de considerar no caso de carga um ajuste de rigidez ou um tratamento especial de não linearidades. Estas funções estão descritas no capítulo Modificações de estrutura. Selecione a modificação de estrutura na lista ou crie um novo tipo de modificação através do botão
.
Opções especiais
Se ativar a caixa de verificação 'Considerar estado inicial a partir de', pode selecionar na lista um caso de carga cujas deformações representem a posição inicial do caso de carga selecionado. Desta forma, é possível captar, por exemplo, o efeito de um pré-esforço.
O botão

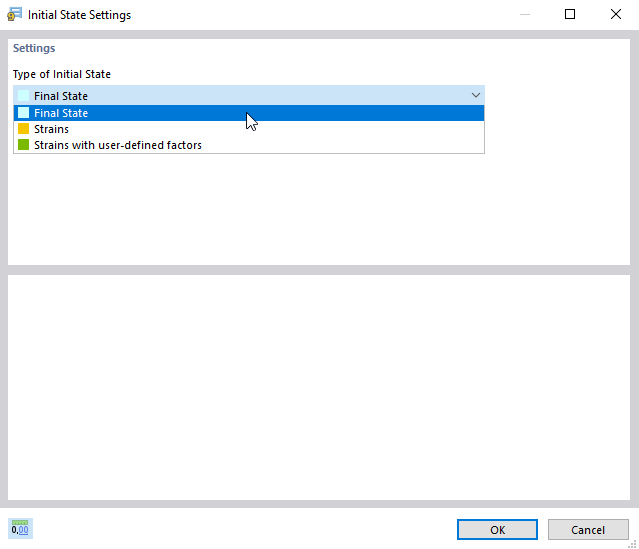

à direita da lista chama o diálogo 'Configurações do estado inicial'. Defina aí qual o 'Tipo de estado inicial' presente.
As possibilidades significam:
- Estado final: É lido o estado do modelo tal como se apresenta após o cálculo do caso de carga indicado, sendo utilizado como estado inicial para o cálculo do caso de carga atual. Desta forma, é possível considerar, por exemplo, o efeito de pré-esforços.
- Deformações: São assumidas as deformações das barras presentes no caso de carga indicado. O modelo é assim apenas deformado; não são geradas forças. Na opção 'Deformações com fatores definidos pelo utilizador' pode escalar as deformações por barra na tabela 'Fatores individuais dos objetos selecionados'.
