Les charges provenant d'une action déterminée sont enregistrées dans un cas de charge (CL). Les cas de charge sont par exemple le poids propre, la neige ou la charge d’exploitation.
Liste

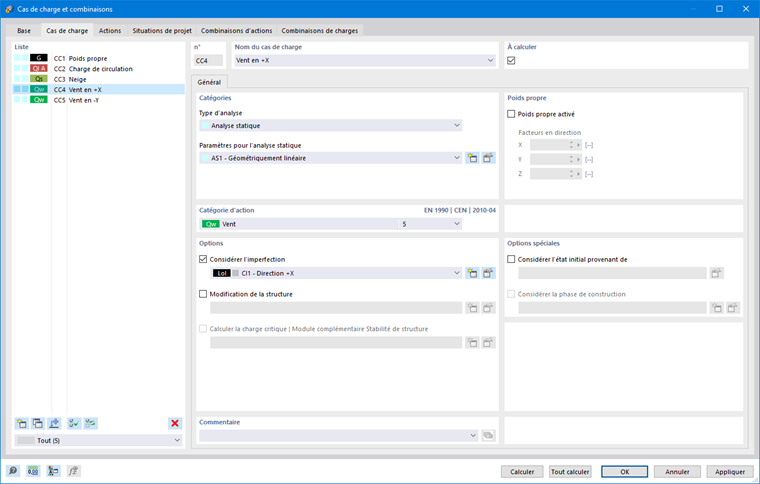

La 'Liste' gère tous les cas de charge du modèle. Les fonctions permettant de créer, de copier ou de supprimer des objets d'une liste sont décrites dans le tableau Boutons pour 'Liste' de types d'objets .
N° / Sub N° / Nom du cas de charge
Le numéro du nouveau cas de charge est prédéfini. Utilisez le tableau si vous souhaitez prévoir des lacunes dans la numérotation pour des ajouts ultérieurs.
Le sous-numéro est principalement pertinent pour les imperfections automatiques et la méthode de chargement équivalent (en préparation). Les sous-cas de charge d'un cas de charge sont généralement générés par le programme.
Dans le champ Nom du cas de charge, vous pouvez saisir la désignation ou sélectionner une entrée dans la liste pour désigner le cas de charge.
- banner.tip
À calculer
La case détermine si le cas de charge est analysé lors du calcul. Vous pouvez ainsi exclure du calcul des cas de charge qui n'apparaissent pas de manière isolée, comme par exemple le vent sans prise en compte du poids propre.
Base
L'onglet Base gère les données générales du cas de charge sélectionné dans la 'Liste' à gauche.
Catégories
Si vous n'avez activé aucun module complémentaire dans les données de base du modèle, seule lAnalyse statique' est disponible dans la liste 'Type d’analyse'.
Dans la liste 'Paramètres pour l’analyse statique', vous pouvez sélectionner la théorie de calcul selon laquelle le cas de charge doit être analysé. Les types d'analyse suivants sont disponibles :
- Analyse statique linéaire
- Analyse du second ordre (P-Δ)
- Analyse des grandes déformations
Les types d'analyse sont décrits dans le chapitre Paramètres pour l’analyse statique. Avec le bouton
, vous pouvez ajouter un nouveau type d'analyse.
Poids propre
Si vous souhaitez prendre en compte le poids propre du modèle comme charge dans le cas de charge, cochez l'option 'Poids propre actif'. Les champs 'Facteur de direction' permettent de définir la direction d'action du poids propre. Le réglage par défaut est un facteur de 1.00 dans la direction Z ou -1.00 si l'axe Z global est orienté vers le haut.
RSTAB détermine le poids propre à partir des propriétés du matériau et de l'objet. Si vous appliquez le poids propre automatique dans plusieurs cas de charge, vous devez en tenir compte lors de la combinaison des cas de charge.
Catégorie d’action
Les normes mentionnent différentes catégories d'action qui contrôlent la superposition des cas de charge ainsi que les coefficients partiels de sécurité et les coefficients de combinaison.

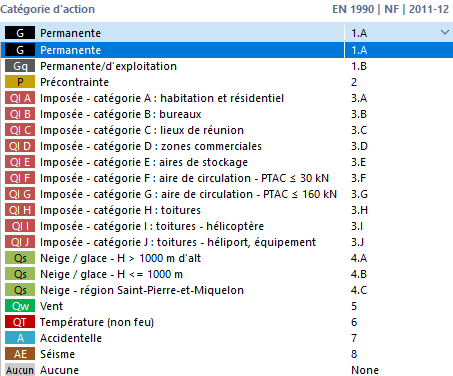

Chaque cas de charge doit se voir attribuer une catégorie. Vous pouvez effectuer cette attribution à l'aide de la liste. Les catégories sont liées à la norme que vous avez définie dans l'onglet 'Base'.
La catégorie d’action 'None' représente un cas particulier : elle permet de créer un cas de charge sans attribution de catégorie, par exemple pour appliquer des imperfections au moyen de charges équivalentes définies par l'utilisateur (charges de stabilisation). Les cas de charge de ce type ne sont pas pris en compte dans les combinaisons d’actions.
Options
Si vous activez la case 'Prendre en compte l'imperfection', vous pouvez sélectionner un cas d'imperfection (voir le chapitre Cas d'imperfection) dans la liste ou en créer un nouveau à l'aide du bouton
. Une imperfection est ainsi appliquée simultanément dans le cas de charge.
Exemple : Dans le cas de charge 'Vent en X', le cas d'imperfection 'Imperfection en X' est pris en compte. Ainsi, pour toutes les combinaisons de charges avec vent en direction X, les imperfections en X sont appliquées, mais pas les imperfections dans d'autres directions.
La case 'Modification de la structure' permet de prendre en compte dans le cas de charge un ajustement de la rigidité ou un traitement spécial des non-linéarités. Ces fonctions sont décrites dans le chapitre Modifications de la structure. Sélectionnez la modification de la structure dans la liste ou créez un nouveau type de modification à l'aide du bouton
.
Options spéciales
Si vous activez la case 'Prendre en compte l'état initial à partir de', vous pouvez sélectionner dans la liste un cas de charge dont les déformations représentent la position initiale du cas de charge sélectionné. Cela permet par exemple de saisir l'effet d'une précontrainte.
Le bouton

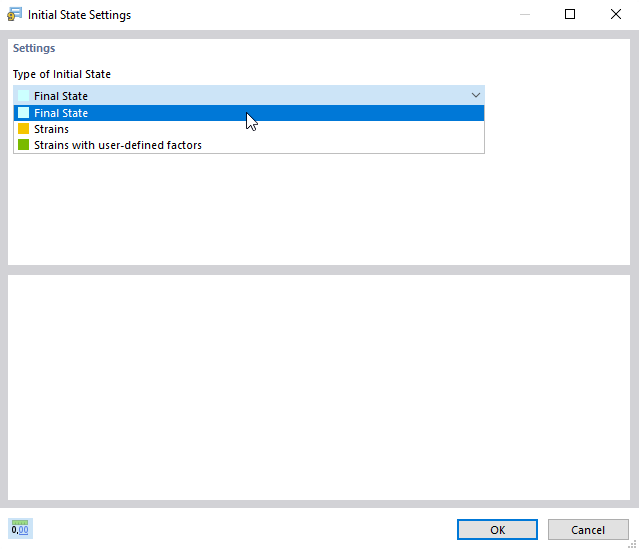

à droite de la liste ouvre la boîte de dialogue 'Paramètres de l'état initial'. Définissez-y quel 'type d'état initial' est présent.
Les possibilités signifient :
- État final : L'état du modèle tel qu'il se présente après le calcul du cas de charge indiqué est lu et utilisé comme état initial pour le calcul du cas de charge actuel. Cela permet par exemple de prendre en compte l'effet des précontraintes.
- Déformations : Les distorsions des barres présentes dans le cas de charge indiqué sont reprises. Le modèle est ainsi uniquement déformé ; aucune force n'est générée. Avec l'option 'Déformations avec facteurs personnalisés', vous pouvez redimensionner les distorsions par barre dans le tableau 'Facteurs individuels des objets sélectionnés'.
