Controlla modello

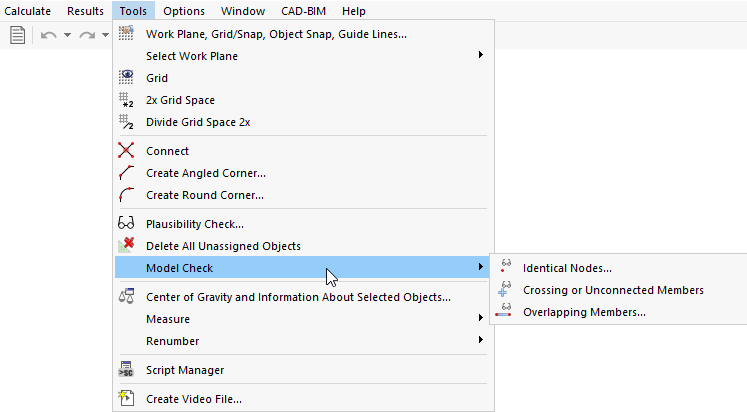

Oltre al controllo di plausibilità generale, è possibile utilizzare il controllo del modello per cercare in modo specifico le discrepanze prodotte durante la modellazione. Dal menu Strumenti , selezionare Controlla modello per accedere alle varie opzioni.

Nodi identici

RSTAB filtra tutti i nodi con coordinate identiche. Questi sono combinati in gruppi e mostrati in una finestra di dialogo.

Nella sezione di dialogo 'Esegui con gruppi di nodi selezionati', è possibile definire come gestire i nodi duplicati. Fare clic su 'Applica' o 'OK' per pulire il gruppo(i) selezionato(i).

La sezione di dialogo 'Verifica con altra tolleranza' consente di regolare con precisione le distanze per cui le coordinate sono considerate identiche. Questa funzione è utile per i modelli importati perché le applicazioni CAD spesso creano aste brevi con nodi vicini tra loro. Se tali nodi sono filtrati e uniti con una tolleranza appropriata, possono essere evitati problemi numerici dovuti ad aste estremamente brevi.

Aste non collegate che si intersecano

Il controllo cerca le aste che si incrociano ma non hanno un nodo comune nel punto di intersezione.

Il risultato del controllo è mostrato per 'gruppi di' aste di attraversamento dove non c'è collegamento. Quando si seleziona una voce, il gruppo è contrassegnato da una freccia nella finestra di lavoro.

Nella sezione 'Collega i gruppi di aste selezionati con', specificare il tipo di nodo con cui si desidera connettere il gruppo(i) di aste selezionati. Ci sono due tipi di nodi tra cui scegliere nell'elenco:

  • # extbookmark manuale|nodo-standard|Nodo standard#
  • # extbookmark manuale|nodoSullaschedaAsta|Nodo sull'asta#

I nodi Standard portano ad una divisione delle aste nei punti di incrocio e a nuove aste. Con il tipo ' Nodo sull'asta ', tuttavia, è possibile modellare i collegamenti delle aste senza dividere le aste originali.

Per collegare i gruppi di aste selezionati, fare clic su 'Applica' o ' OK '. RSTAB crea quindi i nodi corrispondenti nei punti di intersezione.

Informazione

Collega le aste solo se le forze interne e i momenti possono essere trasferite anche agli incroci. Questo non è il caso, ad esempio, degli incroci diagonali comuni con aste in trazione.

La sezione di dialogo 'Verifica con altra tolleranza' consente di ottimizzare le distanze.

Facoltativamente, è possibile utilizzare la funzione 'Aggiungi gli oggetti selezionati alla visibilità' per creare una visibilità {%/003335 ]] per controllare in modo esplicito il gruppo(i) di aste selezionati. La casella di controllo 'Considera eccentricità delle aste' controlla se le eccentricità delle aste devono essere incluse anche durante il controllo delle connessioni.

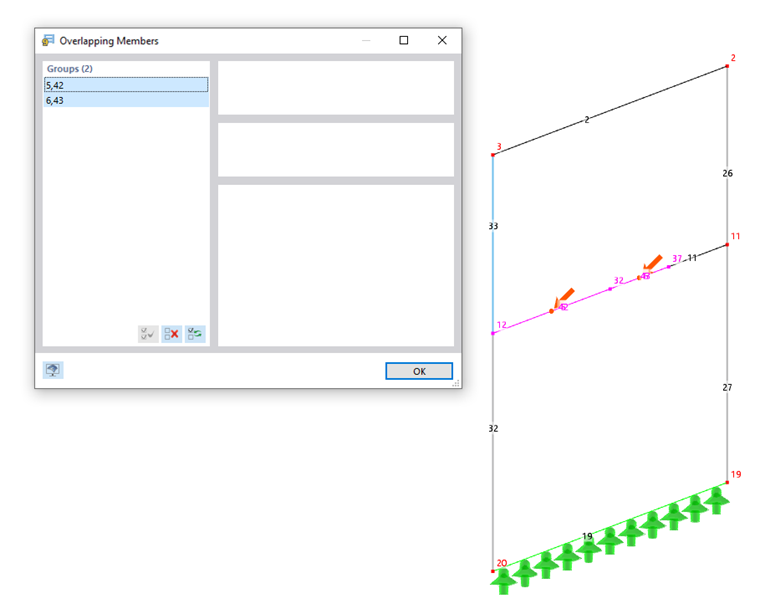

Aste sovrapposte

Il controllo cerca le aste che sono completamente o parzialmente una sopra l'altra nella loro lunghezza.

Le aste sovrapposte sono visualizzate ordinate per gruppi. Il gruppo attuale è indicato con una freccia visualizzata nella finestra di lavoro. Con 'OK' è possibile risolvere il problema e avere le aste divise in sezioni.
