Kontroly modelu

Kromě obecné kontroly věrohodnosti můžete pomocí kontroly modelu konkrétně vyhledat nesrovnalosti vzniklé během modelování. V nabídc Nástroje vyberte Kontrola modelu abyste získali přístup k různým možnostem.

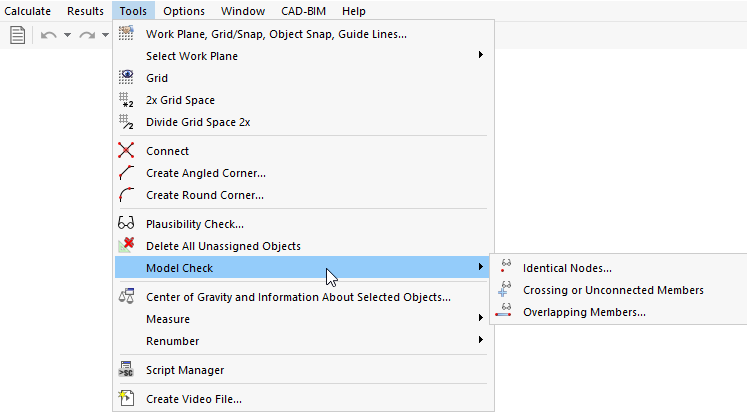

Přístup k funkcím kontroly modelu

Identické uzly

RSTAB filtruje všechny uzly s identickými souřadnicemi. Ty jsou sloučeny do skupin a zobrazeny v dialogovém okně.

Výsledek kontroly modelu na identické uzly

V části dialogového okna „Provést s výběrem uzlových skupin“ můžete definovat, jak zacházet s duplicitními uzly. Kliknutím na „Použít“ nebo „OK“ vyčistíte výběr uzlových skupin.

V části dialogového okna „Zkontrolovat znovu s jinou tolerancí“ můžete doladit vzdálenosti, při kterých jsou souřadnice považovány za identické. Tato funkce je užitečná pro importované modely, protože CAD aplikace často vytvářejí krátké pruty s uzly, které jsou blízko u sebe. Pokud jsou takové uzly filtrovány s vhodnou tolerancí a poté sjednoceny, je možné se vyhnout numerickým problémům způsobeným krátkými pruty.

Křížící se nebo nespojené pruty

Kontrola vyhledá pruty, které se kříží, ale nemají společný uzel v bodě průsečíku.

Výsledek kontroly modelu na křížící se pruty

Výsledek kontroly se zobrazí pro „Skupiny“ křížících se prutů, kde není žádné spojení. Když vyberete položku, skupina se v pracovním okně označí šipkou.

V dialogovém okně „Propojit vybrané skupiny uzlů s“ zadejte typ uzlu, kterým chcete propojit vybrané skupiny. V seznamu jsou k dispozici dva typy uzlů:

• Standardní uzel
• Uzel na prutu

Standardní uzly vedou k dělení prutů v průsečících a k vytvoření nových prutů. S typem „Uzel na prutu“ je však možné modelovat spoje prutů bez dělení původních prutů.

Pro spojení výběru prutů klikněte na „Použít“ nebo „OK“. Poté program RSTAB vytvoří odpovídající uzly v průsečících.

V dialogovém okně „Zkontrolovat znovu s jinou tolerancí“ můžete doladit vzdálenosti.

Volitelně můžete použít funkci „Přidat vybrané objekty do viditelnosti“ k vytvoření viditelnosti za účelem explicitní kontroly vybrané skupiny prutů. Zaškrtávací políčko „Zohlednit excentricity prutů“ určuje, zda se při kontrole spojů mají zohlednit také excentricity prutů.

Překrývající se pruty

Kontrola vyhledá pruty, které se částečně nebo zcela překrývají po celé své délce.

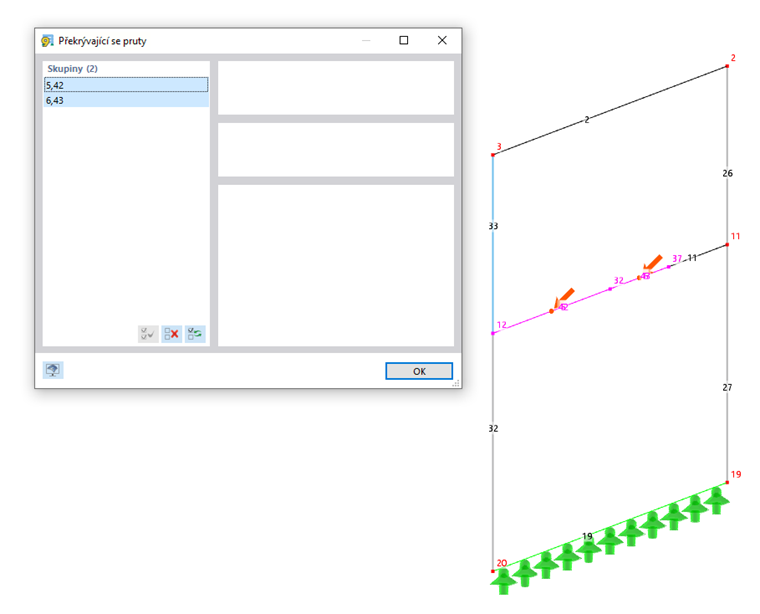

Výsledek kontroly modelu na překrývající se pruty

Zobrazené překrývající se pruty jsou seřazeny podle skupin. V pracovním okně je aktuální skupina označena šipkou. Kliknutím na „OK“ problém opravíte a pruty rozdělíte na úseky.
