Kontrola modelu

Oprócz ogólnej kontroli prawdopodobieństwa, za pomocą kontroli modelu można celowo szukać niezgodności, które powstały podczas modelowania. W menu Narzędzia, pod wpisem Kontrola modelu, dostępne są różne opcje.

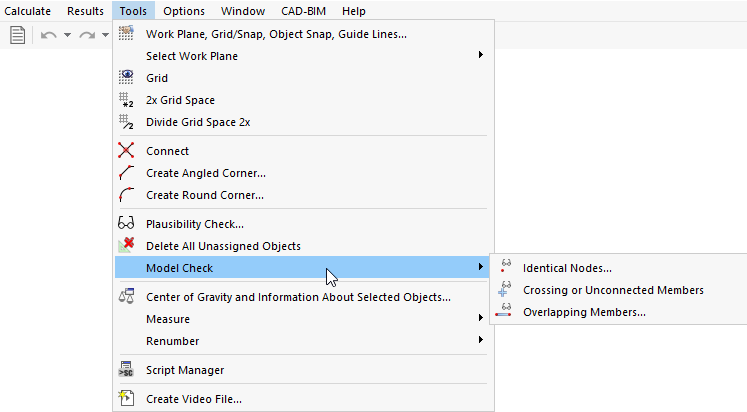

Dostęp do funkcji sprawdzania modelu

Identyczne węzły

RSTAB filtruje wszystkie węzły o identycznych współrzędnych. Wyświetlane są one w grupach.

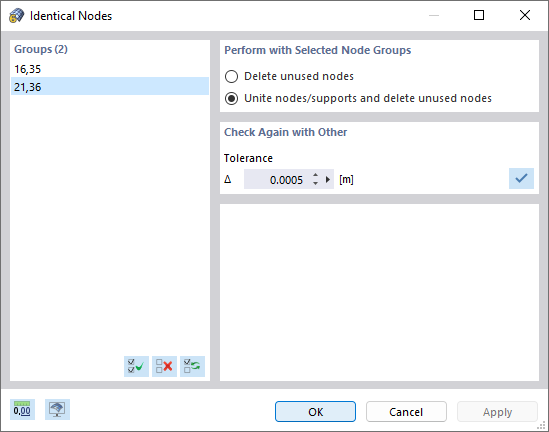

Wyniki sprawdzenia modelu pod kątem identycznych węzłów

W sekcji 'Przeprowadź z wybranymi grupami węzłów' można określić, jak postępować z podwójnymi węzłami. Kliknięcie 'Zastosuj' lub 'OK' powoduje usunięcie dla wybranej(ych) grup(y).

Sekcja 'Ponownie sprawdź z inną tolerancją' umożliwia dostosowanie odległości, z jakimi współrzędne są uważane za identyczne. Funkcja ta jest pomocna w przypadku importowanych modeli, gdyż aplikacje CAD często tworzą krótkie pręty z węzłami znajdującymi się blisko siebie. Gdy takie węzły są filtrowane i łączone z odpowiednią tolerancją, można uniknąć problemów numerycznych z powodu ekstremalnie krótkich prętów.

Krzyżujące się lub niepołączone pręty

Kontrola szuka prętów, które się krzyżują, ale nie mają wspólnego węzła w punkcie przecięcia.

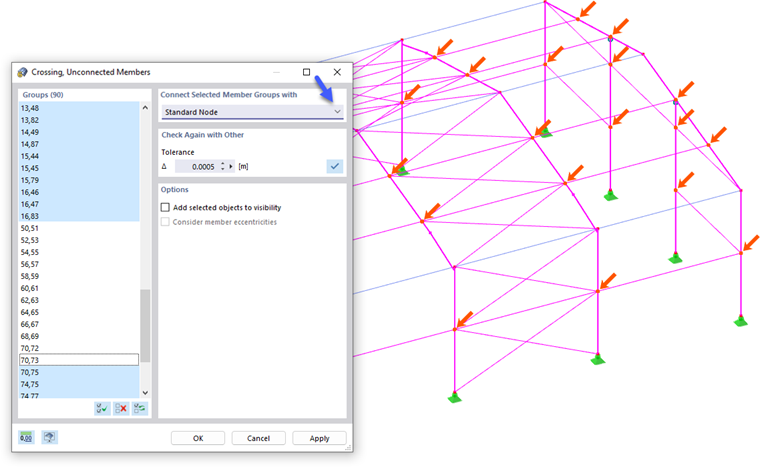

Wyniki sprawdzenia modelu pod kątem przecinających się prętów

Wynik kontroli wyświetlany jest dla 'grup' krzyżujących się prętów, gdzie nie ma połączenia. Gdy wybierzesz wpis, grupa zostanie zaznaczona strzałką w oknie roboczym.

W sekcji 'Połącz wybrane grupy prętów za pomocą' określ, jakim typem węzła chcesz połączyć wybraną(e) grupę(y) prętów. Na liście dostępne są dwa typy węzłów:

• Węzeł standardowy
• Węzeł na pręcie

Węzeł standardowy prowadzi do podziału prętów w punktach przecięcia i tworzenia nowych prętów. Węzeł na pręcie umożliwia modelowanie połączeń prętowych bez dzielenia oryginalnych prętów.

Aby połączyć wybrane grupy prętów, kliknij 'Zastosuj' lub 'OK'. RSTAB stworzy wtedy odpowiednie węzły w punktach przecięcia.

Sekcja 'Ponownie sprawdź z inną tolerancją' umożliwia dostosowanie odległości.

Opcjonalnie możesz za pomocą funkcji 'Dodaj wybrane obiekty do widoczności' stworzyć Widoczność, aby wyraźnie sprawdzić wybrane grupy prętów. Pole kontrolne 'Uwzględnij ekscentryczności prętów' decyduje, czy w kontroli połączeń uwzględnić również ekscentryczności prętów.

Nakładające się pręty

Kontrola szuka prętów, które są w swojej długości w całości lub częściowo na siebie nałożone.

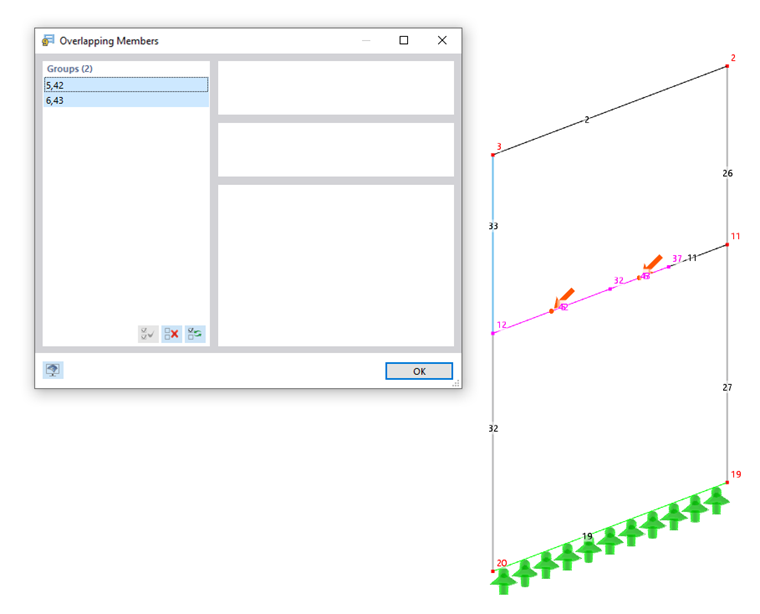

Wynik sprawdzenia modelu dla nakładających się prętów

Nakładające się pręty są wyświetlane w podziale na grupy. Aktualna grupa jest zaznaczona strzałką w oknie roboczym. Kliknięcie 'OK' pozwala rozwiązać problem i podzielić pręty na sekcje.
