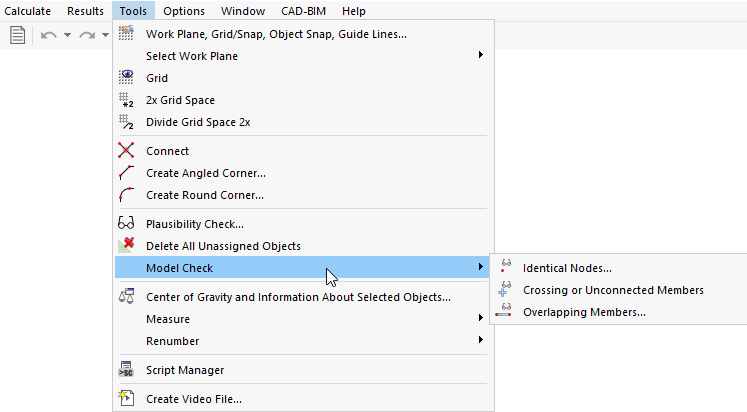

En complément au contrôle de plausibilité général, vous pouvez utiliser le contrôle du modèle pour rechercher spécifiquement des incohérences qui ont surgi lors de la modélisation. Dans le menu Outils, diverses options sont disponibles sous l'entrée Contrôle du modèle.
@IdenticalNodesDialog@

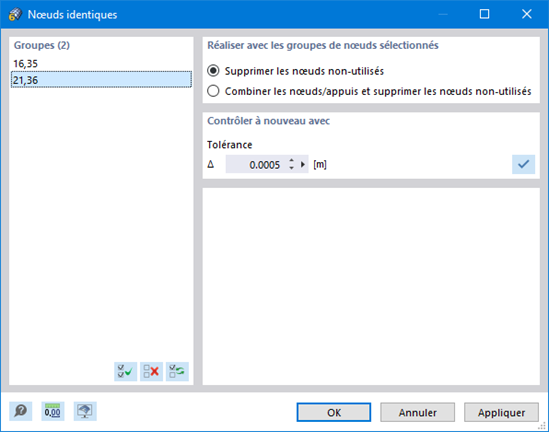

Nœuds identiques
RSTAB filtre tous les nœuds avec des coordonnées identiques. Ils sont regroupés et sortis ensemble.
Dans la section 'Effectuer avec les groupes de nœuds sélectionnés', vous pouvez définir comment traiter les nœuds dupliqués. Avec 'Appliquer' ou 'OK', le nettoyage est effectué pour le ou les groupe(s) sélectionné(s).
La section 'Vérifier à nouveau avec une autre tolérance' permet un réglage fin des distances selon lesquelles les coordonnées sont considérées comme identiques. Cette fonction est utile pour les modèles importés, car les applications CAO génèrent souvent des barres courtes avec des nœuds proches les uns des autres. Si ces nœuds sont filtrés et réunis avec une tolérance adaptée, des problèmes numériques dus à des barres extrêmement courtes peuvent être évités.
@CrossingLinesOrMembersDialog@
Barres croisées ou non connectées
Le contrôle recherche des barres qui se croisent mais n'ont pas de nœud commun au point d'intersection.
Le résultat du contrôle est présenté pour les 'groupes' de barres croisées sans connexion. Si vous sélectionnez une entrée, le groupe est marqué par une flèche dans la fenêtre de travail.
Dans la section 'Connecter les groupes de barres sélectionnés avec', spécifiez le type de nœud avec lequel vous souhaitez connecter le(s) groupe(s) de barres sélectionné(s). Deux types de nœuds sont disponibles dans la liste :
Les nœuds standards entraînent une division des barres aux points d'intersection et la création de nouvelles barres. Le type 'Nœud sur barre', en revanche, permet de modéliser les connexions des barres sans diviser les barres d'origine.
Pour connecter les groupes de barres sélectionnés, cliquez sur 'Appliquer' ou 'OK'. RSTAB crée alors les nœuds correspondants aux points d'intersection.
La section 'Vérifier à nouveau avec une autre tolérance' permet un réglage fin des distances.
Optionnellement, vous pouvez créer une visibilité pour vérifier explicitement le(s) groupe(s) de barres sélectionné(s) à l'aide de la fonction 'Ajouter les objets sélectionnés à la visibilité'. La case de contrôle 'Tenir compte des excentricités des barres' détermine si les excentricités des barres doivent également être prises en compte lors du contrôle des connexions.
@OverlappingMembersDialog@

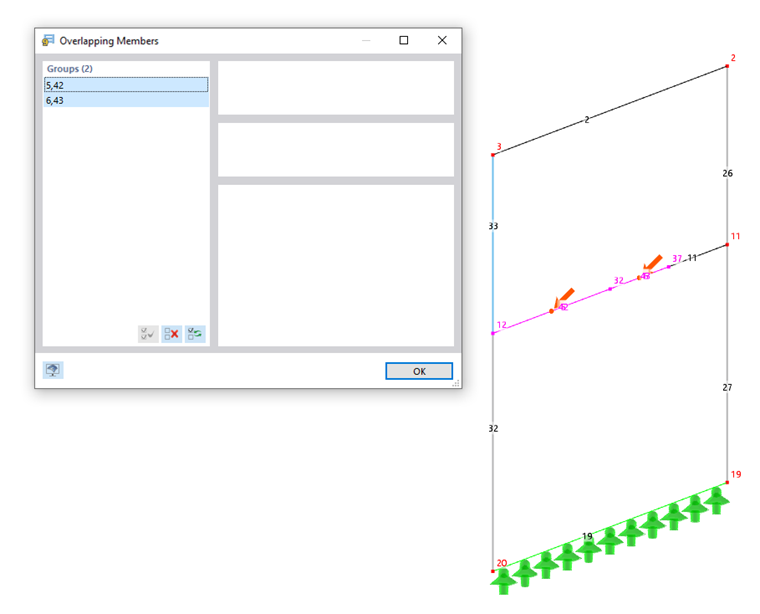

Barres chevauchantes
Le contrôle recherche des barres qui se superposent en totalité ou en partie dans leur longueur.
Les barres chevauchantes sont sorties par groupes ordonnés. Le groupe actuel est marqué par une flèche dans la fenêtre de travail. Avec 'OK', vous pouvez résoudre le problème et faire diviser les barres en sections.
