Division de barre

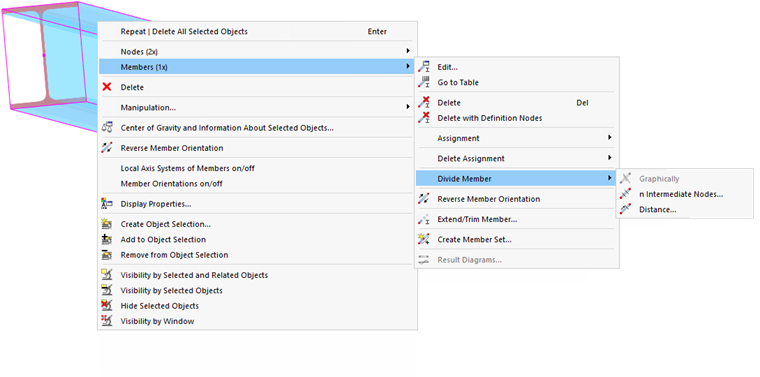

Pour diviser une barre, cliquez dessus avec le bouton droit de la souris. Dans le menu contextuel, sélectionnez ensuite l'une des fonctions pour Diviser la barre.

Diviser la barre via le menu contextuel

Division par nœuds intermédiaires

Avec cette fonction, vous divisez la barre en segments égaux.

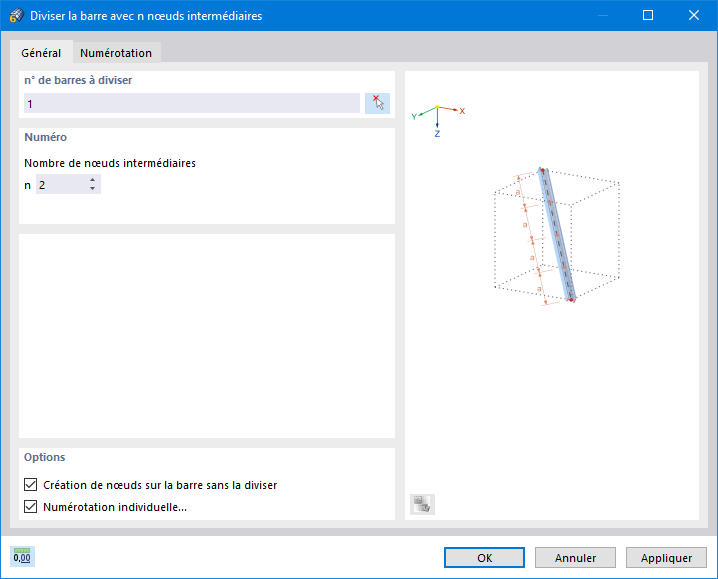

Diviser la barre en trois par 2 points

Nombre

Indiquez le 'Nombre de nœuds intermédiaires' n pour la division. Comme illustré sur l'image ci-dessus, la barre est par exemple divisée en ses tiers avec deux nœuds intermédiaires.

Options

La case à cocher 'Créer des nœuds de type Sur la barre sans diviser la barre' est décochée par défaut. Lors de la division de la barre, de nouvelles barres sont ainsi créées. Si vous cochez la case, la barre reste entière. La division se fait alors par des nœuds intermédiaires de type 'Nœud sur la barre' (voir chapitre Nœuds ). Cela évite la définition de poutres et facilite l'entrée des longueurs de flambement et des conditions aux limites pour le dimensionnement.

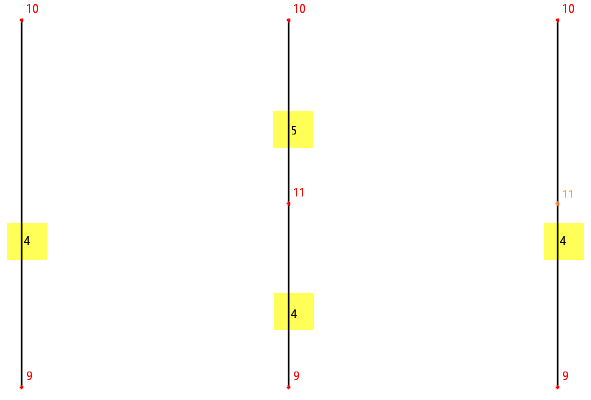

Original (gauche), résultat avec division (centre) et sans division (droite)

Si vous cochez la case 'Numérotation individuelle', vous pouvez influencer la numérotation des nouvelles barres et nœuds dans l'onglet Numérotation.

Numérotation

L'onglet Numérotation s'affiche lorsque la case à cocher Numérotation individuelle est cochée dans l'onglet 'Base'.

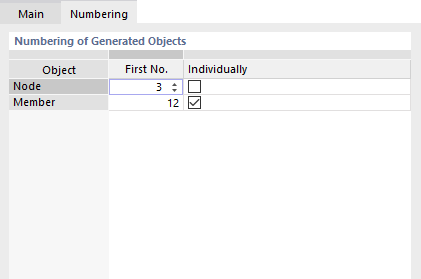

Ajuster la numérotation des objets générés

Cochez dans la colonne 'Individuel' l'objet auquel vous souhaitez attribuer une numérotation spécifique. Dans la colonne '1re N°', vous pouvez ensuite indiquer le numéro de départ pour les nouveaux nœuds ou barres. Les autres objets de cette catégorie seront numérotés dans l'ordre croissant à partir de ce numéro.

Division par distance

Avec cette fonction, vous divisez la barre à un endroit spécifique.

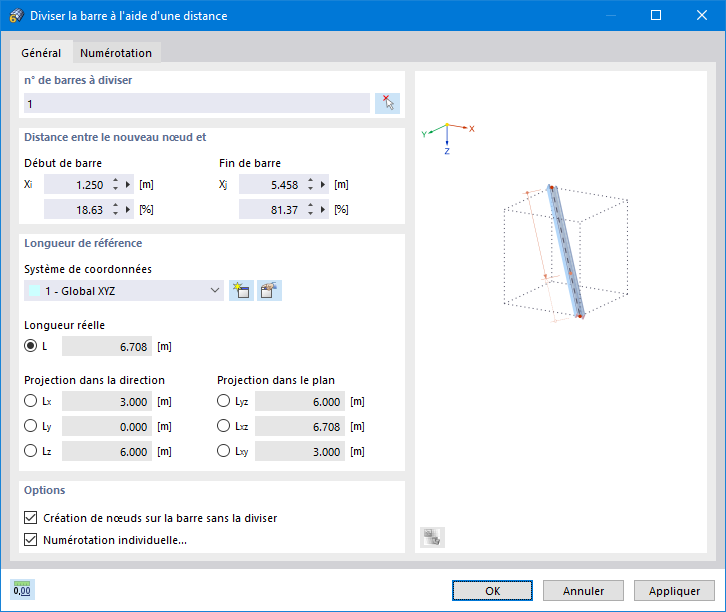

Diviser la barre à une distance du début de la barre

Distance entre le nouveau nœud et le début/fin de la barre

Indiquez à quelle distance du nœud de début ou de fin la barre doit être divisée. Vous pouvez entrer la valeur en unités de longueur ou comme une indication relative. Les quatre champs de saisie sont interactifs.

Si la distance se réfère à une longueur projetée, indiquez la projection dans la section 'Longueur de référence'.

Longueur de référence

Définissez le 'Système de coordonnées' dans lequel la division doit avoir lieu. Vous pouvez sélectionner un système de coordonnées personnalisé dans la liste ou en créer un nouveau avec le bouton .

La distance de division se réfère généralement à la 'Longueur réelle' de la barre. Si ce n'est pas le cas, sélectionnez la 'Projection dans la direction' d'un axe du système de coordonnées indiqué ou la 'Projection dans le plan' correspondante. Vous pouvez ensuite indiquer les valeurs de division correspondantes dans la section 'Distance'.

Options

La case à cocher 'Créer des nœuds de type Sur la barre sans diviser la barre' contrôle si de nouveaux objets sont créés lors de la division de la barre (voir section Options).

Si vous cochez la case 'Numérotation individuelle', vous pouvez influencer la numérotation des nouvelles barres et nœuds (voir l'onglet Numérotation).
