Rozdělení prutu

Chcete-li rozdělit prut, klikněte na něj pravým tlačítkem myši. V kontextové nabídce pak vyberte jednu z funkcí pro rozdělení prutu.

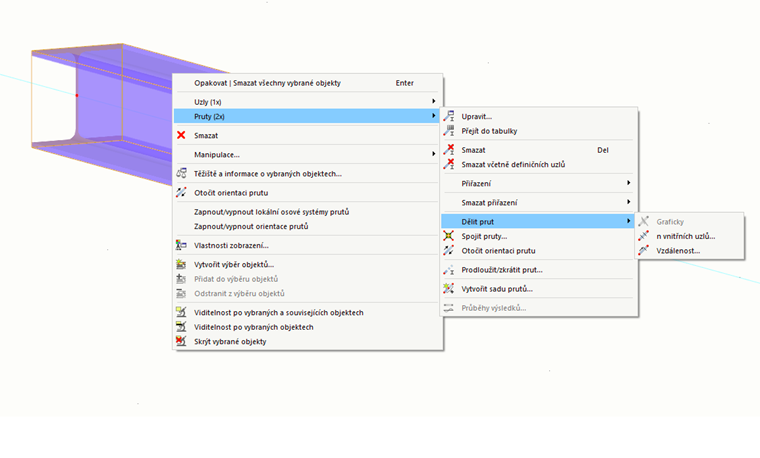

Rozdělení prutu pomocí místní nabídky

Rozdělení pomocí mezilehlých uzlů

Pomocí této funkce rozdělíte prut na stejné segmenty.

Dělení prutu v třetinách

Počet

Uveďte 'Počet mezilehlých uzlů' n pro rozdělení. Jak je znázorněno na obrázku výše, prut je například rozdělen na třetiny pomocí dvou mezilehlých uzlů.

Možnosti

Kontrolní políčko 'Vytvořit uzly typu Na prutu bez rozdělení prutu' je ve výchozím nastavení deaktivováno. Při rozdělení prutu tak vzniknou nové pruty. Pokud zaškrtnete kontrolní políčko, prut zůstane zachován jako celek. Rozdělení proběhne pomocí mezilehlých uzlů typu 'Uzel na prutu' (viz kapitola Uzly ). Tím se eliminuje potřeba definovat prutové řady a usnadňuje se zadávání délky klopení a okrajových podmínek pro posouzení.

Původní (vlevo), výsledek s dělením (uprostřed) a bez dělení (vpravo)

Pokud zaškrtnete kontrolní políčko 'Individuální číslování', můžete ovlivnit číslování nových prutů a uzlů v záložce Číslování.

Číslování

Záložka Číslování se zobrazí, pokud je v záložce 'Základní' zaškrtnuto kontrolní políčko Individuální číslování.

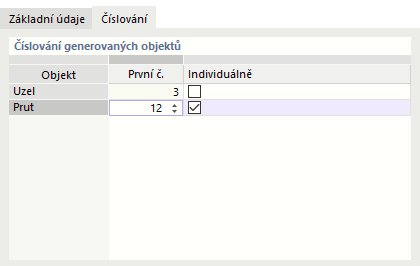

Úprava číslování vygenerovaných objektů

Zaškrtněte ve sloupci 'Jednotlivé', kterému objektu chcete přiřadit specifické číslování. Ve sloupci '1. Číslo' můžete pak zadat počáteční číslo pro nové uzly nebo pruty. Další objekty této kategorie budou očíslovány vzestupně od tohoto čísla.

Rozdělení podle vzdálenosti

Pomocí této funkce rozdělíte prut v určitém místě.

Rozdělení prutu ve vzdálenosti od počátku prutu

Vzdálenost mezi novým uzlem a začátkem/koncem prutu

Zadejte, v jaké vzdálenosti od počátečního nebo koncového uzlu má být prut rozdělen. Hodnotu můžete zadat jako délkovou nebo relativní. Čtyři vstupní pole jsou interaktivní.

Pokud se vzdálenost vztahuje k projektované délce, uveďte projekci v části 'Délka reference'.

Délka reference

Zadejte 'Souřadnicový systém', ve kterém má rozdělení proběhnout. Můžete vybrat 'Vlastní souřadnicový systém' ze seznamu nebo pomocí tlačítka vytvořit nový.

Ve většině případů se vzdálenost pro rozdělení vztahuje na 'Skutečnou délku' prutu. Není-li tomu tak, zvolte příslušnou 'Projekci ve směru' osy zadaného souřadnicového systému nebo příslušnou 'Projekci v rovině'. V části 'Vzdálenost' pak můžete zadat příslušné údaje o rozdělení.

Možnosti

Kontrolní políčko 'Vytvořit uzly typu Na prutu bez rozdělení prutu' ovládá, zda při rozdělení prutu vzniknou nové objekty (viz část Možnosti).

Pokud zaškrtnete kontrolní políčko 'Individuální číslování', můžete ovlivnit číslování nových prutů a uzlů (viz záložka Číslování).
