dividir barra

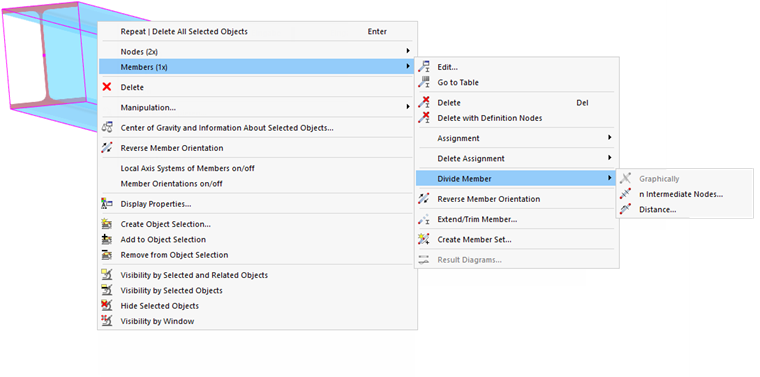

Para dividir uma barra, clique com o botão direito do rato sobre a barra. No menu de atalho, selecione uma das funções para Dividir barra.

Sugestão

Sobre os botões Dividir a barra em n nós intermédios e Dividir barra pela distância também pode dividir as barras na barra de ferramentas CAD (ver figura Ferramentas de modelação ).

Dividir por nós intermédios

Utilize esta função para dividir a barra em segmentos iguais.

Número

Introduz o 'Número de nós intermédios' n para a divisão. Por exemplo, uma barra é dividida por dois nós intermédios nos seus pontos de um terço, como apresentado na figura acima.

Opções

A caixa de selecção 'Criar nos nós de barra sem dividir a barra' encontra-se desactivada por defeito. Ao dividir a barra, são criadas novas barras. Se seleciona a caixa de seleção, a barra permanece como um todo. Neste caso, a divisão é realizada através de nós intermédios do tipo 'Nó na barra' (ver Nós capítulo). Assim sendo, não é necessário definir barras contínuas e a introdução de comprimentos efetivos e condições de fronteira para o dimensionamento torna-se mais fácil.

Se seleciona a caixa de seleção 'Numeração individual', pode influenciar a numeração de novas barras e nós gerados no separador Numeração.

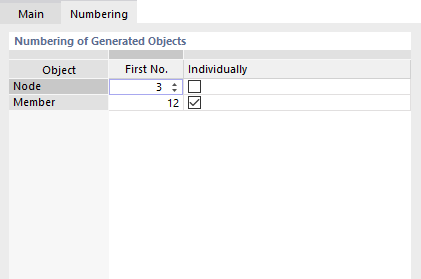

Numeração e opções

O separador Numeração é exibido se a caixa de selecção {%>

Na coluna da tabela 'Individualmente', selecione os objetos aos quais pretende atribuir uma numeração específica. De seguida, na coluna 'Primeiro nº', pode especificar o número inicial dos novos nós ou barras. Os outros objectos desta categoria são numerados em ordem crescente a partir deste número.

Dividir à distância

Utilize esta função para dividir a barra numa posição em particular.

Distância entre nó novo e o início da barra ou fim da barra

Especifique a distância do nó inicial ou final onde a barra será dividida. O valor pode ser introduzido como uma especificação de comprimento ou relativa. Os quatro campos de entrada são interactivos.

Se a distância se refere a um comprimento projectado, especifique a projecção na secção de diálogo 'Comprimento de referência'.

Informação

A direção da barra é decisiva para a distância de divisão. Esta é exibida no objeto selecionado.

Comprimento de referência

Define o 'Sistema de coordenadas' no qual a divisão é realizada. Pode selecionar um {%> troca de dados.

Na maioria dos casos, a distância de divisão refere-se ao 'comprimento real' da barra. Se não for este o caso, seleccione a 'Projecção na direcção' relevante de um eixo do sistema de coordenadas especificado ou a correspondente 'Projecção no plano'. De seguida, pode introduzir as correspondentes entradas de divisão na secção de diálogo 'Distância'.

Opções

A caixa de selecção 'Criar nos nós de barra sem dividir a barra' controla se são gerados novos objectos quando divide a barra (ver o parágrafo {%>

Se seleciona a caixa de seleção 'Numeração individual', pode influenciar a numeração das novas barras e nós gerados (ver separador Numeração).

Importante

Nota que pode utilizar o Aplicar irá efetuar a divisão. Se pretende OK divide novamente os objectos seleccionados. Se não pretende que isto aconteça, clique para fechar a caixa de diálogo Cancelar .
