División de barras

Para dividir una barra, haga clic derecho sobre ella. En el menú contextual, seleccione una de las funciones para Dividir barra.

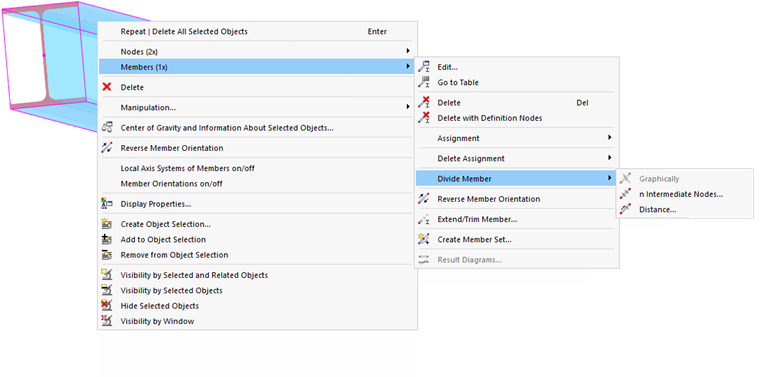

División de una barra mediante el menú contextual

División mediante nudos intermedios

Con esta función, la barra se divide en segmentos iguales.

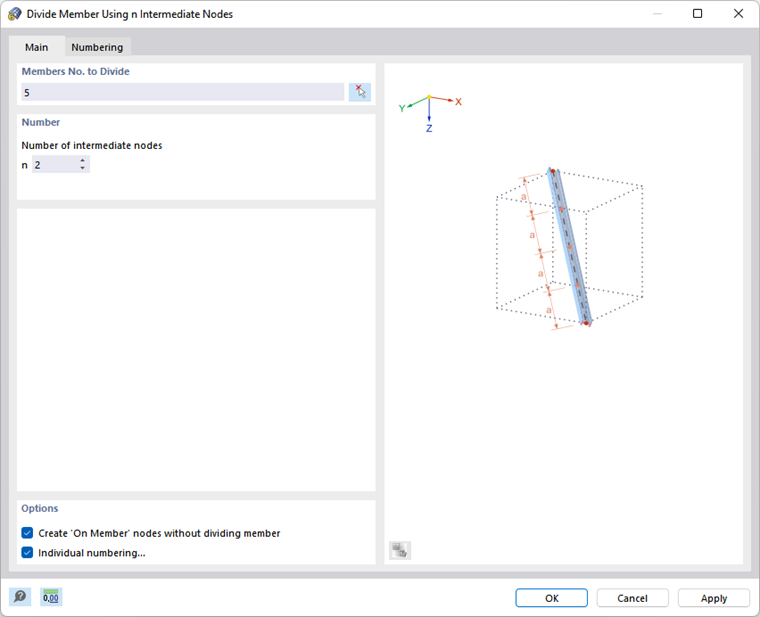

División de una barra en puntos a un tercio

Cantidad

Indique la 'Cantidad de nudos intermedios' n para la división. Como se muestra en la imagen de arriba, la barra se divide, por ejemplo, con dos nudos intermedios en sus puntos tercios.

Opciones

El campo de control 'Generar nudo del tipo Sobre barra sin dividir la barra' está desactivado por defecto. Al dividir la barra, se generan nuevas barras. Si marca el campo de control, la barra permanece intacta. La división se realiza en este caso mediante nudos intermedios del tipo 'Nudo sobre barra' (vea el capítulo Nudos ). Esto elimina la necesidad de definir conjuntos de barras y facilita la entrada de las longitudes de pandeo y las condiciones de contorno para el dimensionamiento.

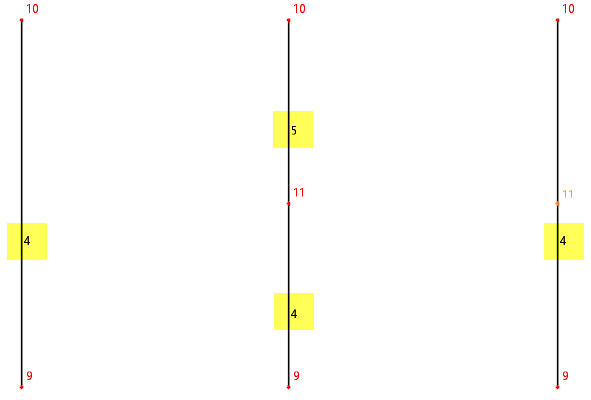

Original (izquierda), resultado con división (centro) y sin división (derecha)

Si marca el campo de control 'Numeración individual', puede influir en la numeración de las nuevas barras y nudos en la pestaña Numeración.

Numeración

La pestaña Numeración se muestra cuando en la pestaña 'Básico' se ha marcado el campo de control Numeración individual.

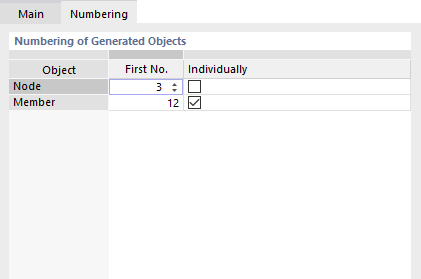

Ajuste de la numeración de los objetos generados

Marque en la columna 'Individual' si desea asignar una numeración específica a un objeto. En la columna '1.ª Nr.' puede indicar el número inicial para los nuevos nudos o barras. Otros objetos de esta categoría se numerarán de manera ascendente a partir de este número.

Dividir con distancia

Con esta función, la barra se divide en un punto específico.

División de una barra a una distancia desde el inicio de la barra

Distancia entre nuevo nudo y inicio/final de barra

Indique a qué distancia desde el nudo inicial o final desea que se divida la barra. Puede introducir el valor como longitud o como una indicación relativa. Los cuatro campos de entrada son interactivos.

Si la distancia se refiere a una longitud proyectada, indique la proyección en la sección 'Longitud de referencia'.

Longitud de referencia

Defina el 'Sistema de coordenadas' en el que se realizará la división. Puede seleccionar un sistema de coordenadas personalizado en la lista o crearlo nuevo con el botón .

Generalmente, la distancia de división se refiere a la 'Longitud real' de la barra. Si no es así, seleccione la 'Proyección en dirección' de un eje del sistema de coordenadas especificado o la 'Proyección en plano' correspondiente. En la sección 'Distancia', entonces podrá realizar las indicaciones pertinentes para la división.

Opciones

El campo de control 'Generar nudo del tipo Sobre barra sin dividir la barra' determina si se generan nuevos objetos al dividir la barra (vea la sección Opciones).

Si marca el campo de control 'Numeración individual', puede influir en la numeración de las nuevas barras y nudos (vea la pestaña Numeración).
