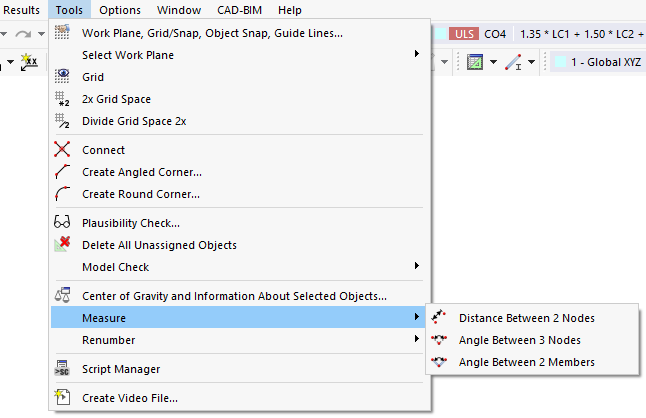

Jeśli chcesz sprawdzić geometrię podczas wprowadzania modelu, nie musisz ustawiać wymiarów. Menu Narzędzia oferuje kilka funkcji do pomiaru odległości i kątów.

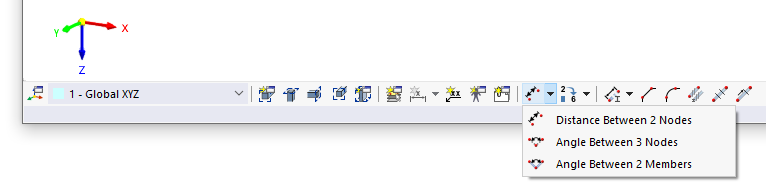

Alternatywnie możesz użyć listy rozwijanej
na pasku narzędzi CAD.

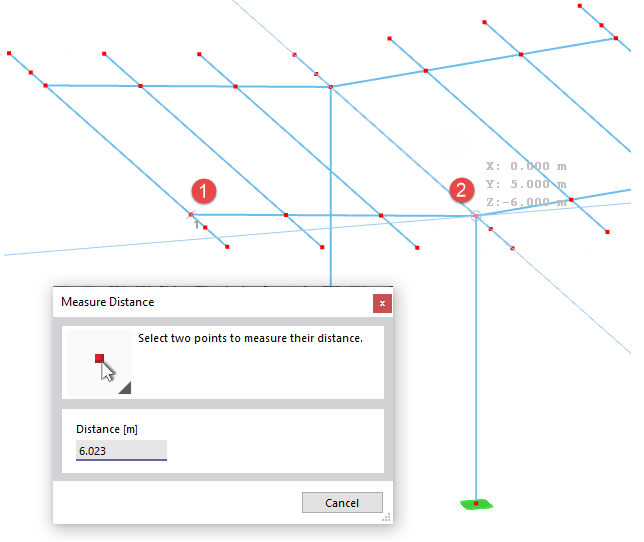

Kliknij kolejne węzły lub pręty w oknie roboczym, które są miarodajne. Dialog podaje wskazówki, w jakiej kolejności należy postępować. Podaje również 'odległość' lub 'kąt' punktu, który odpowiada bieżącej pozycji kursora.
Po ustaleniu ostatniego obiektu pojawia się dialog z współrzędnymi punktów odniesienia oraz informacją o odległości lub kącie.
Funkcja pomiaru w menu kontekstowym
Również w niektórych dialogach dostępna jest funkcja pomiaru, która pozwala graficznie określić odległość dla parametru wejściowego. W tym celu kliknij przycisk
obok pola wejściowego. Następnie w menu kontekstowym wybierz pozycję Mierzenie.
