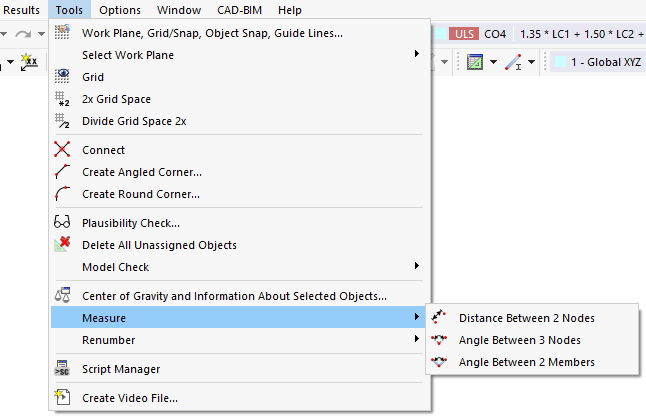

Si vous souhaitez vérifier la géométrie lors de la saisie du modèle, vous n'avez pas besoin de définir des cotes. Le menu Outils propose plusieurs fonctions pour mesurer des distances et des angles.

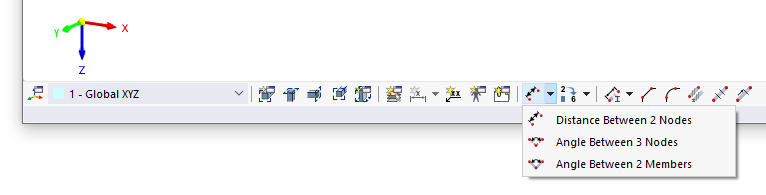

Vous pouvez également utiliser le bouton de liste
dans la barre d'outils CAO.

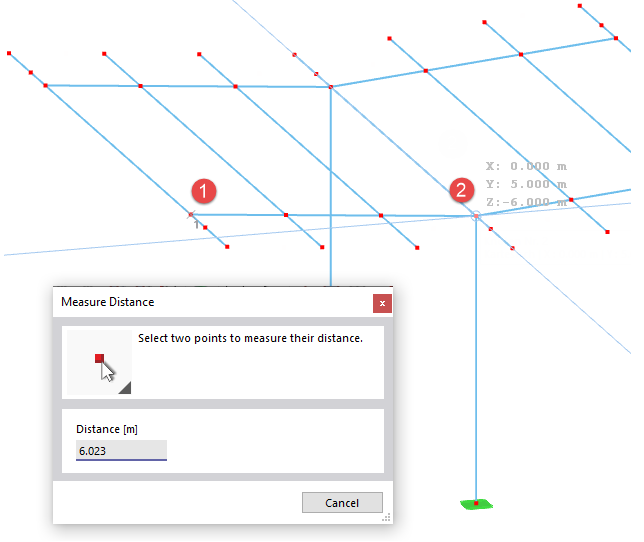

Cliquez sur les nœuds ou les barres déterminants successivement dans la fenêtre de travail. Un dialogue donne des indications sur l'ordre à suivre. La 'distance' ou 'l'angle' du point correspondant à la position actuelle du curseur y est également indiqué.

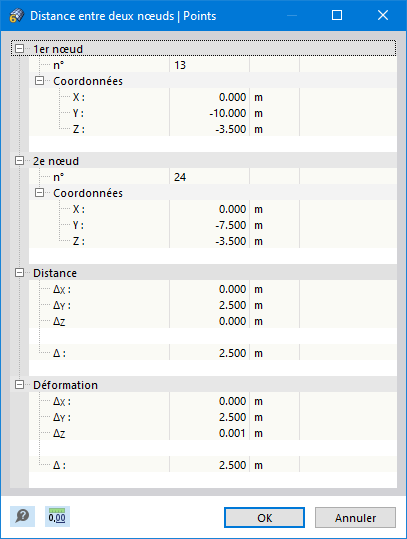

Une fois que vous avez défini le dernier objet, une boîte de dialogue apparaît avec les coordonnées des points de référence ainsi que les indications de distance ou d'angle.
Fonction de mesure dans le menu contextuel

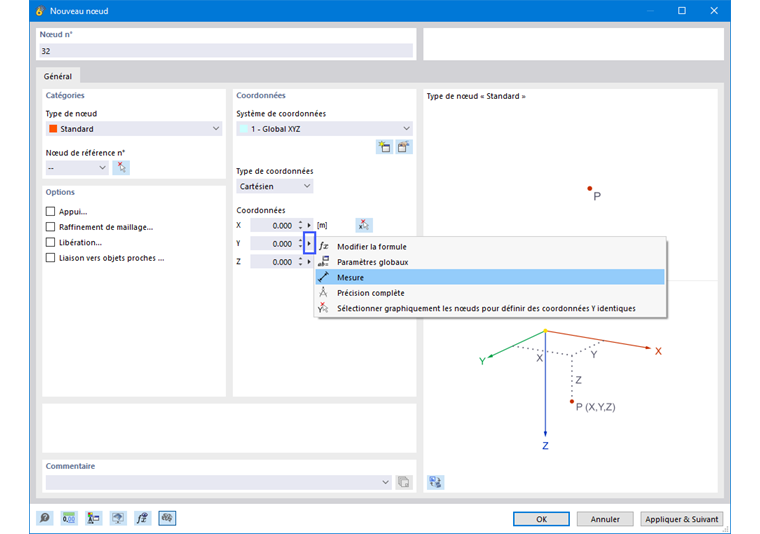

Dans certains dialogues, une fonction de mesure est également disponible, vous permettant de déterminer graphiquement la distance pour un paramètre d'entrée. Cliquez pour cela sur le bouton
à côté du champ de saisie. Dans le menu contextuel, sélectionnez ensuite l'entrée Mesurer.
