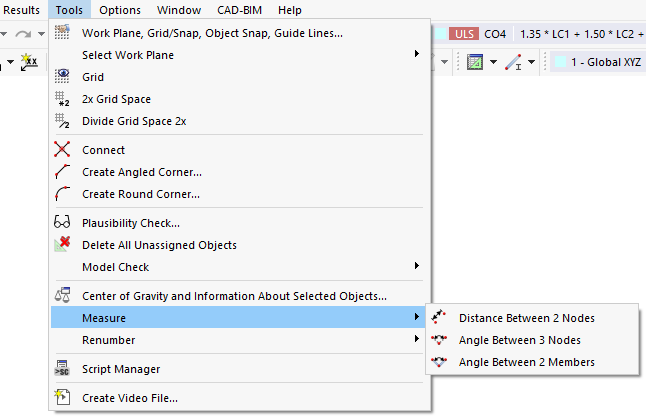

Si desea comprobar la geometría al ingresar el modelo, no necesita establecer Cotaciones. El menú de Extras ofrece varias funciones para Medir distancias y ángulos.

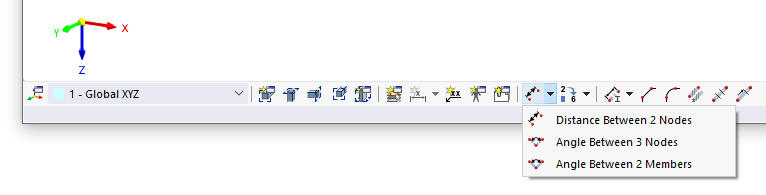

Alternativamente, use el botón de lista
en la barra de herramientas CAD.

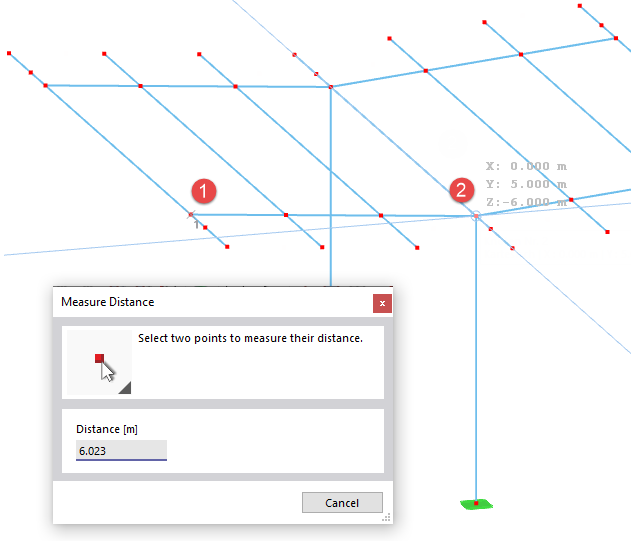

Haga clic en los nodos o barras determinantes de las medidas uno tras otro en la ventana de trabajo. Un diálogo proporciona indicaciones sobre el orden en que debe proceder. Allí también se indica la 'distancia' o 'ángulo' del punto correspondiente a la posición actual del cursor.

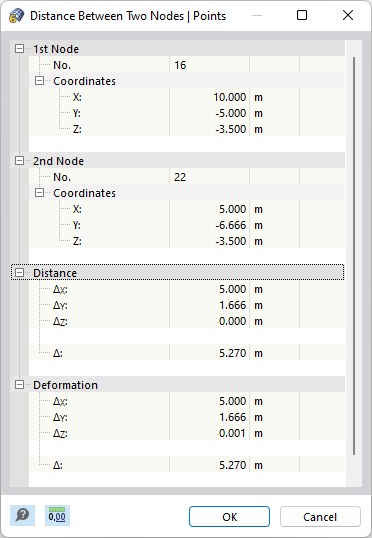

Cuando haya establecido el último objeto, aparece un diálogo con las coordenadas de los puntos de referencia y los valores de distancia o ángulo.
Función de medición en el menú contextual
También en algunos diálogos hay una función de medición disponible, que le permite determinar gráficamente la distancia para un parámetro de entrada. Para ello, haga clic en el botón
al lado del campo de entrada. En el menú contextual, seleccione la entrada Medir.
