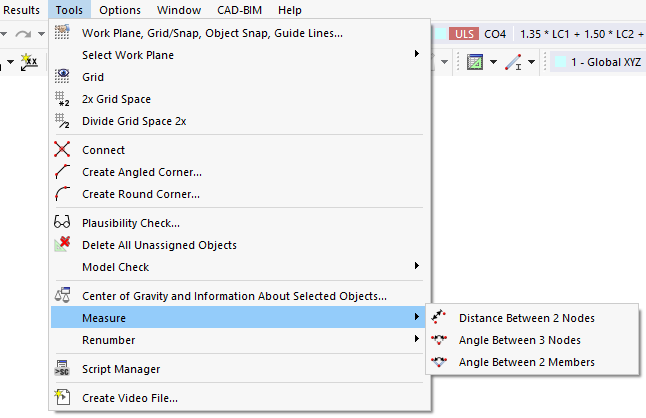

Se você quiser verificar a geometria ao inserir o modelo, não precisa definir Bemaßungen dimensões. O menu Extras oferece várias funções para Medir distâncias e ângulos.

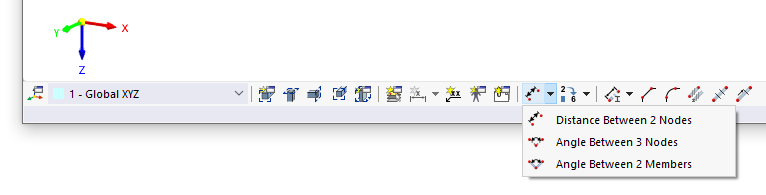

Alternativamente, use o botão de lista
na barra de ferramentas CAD.

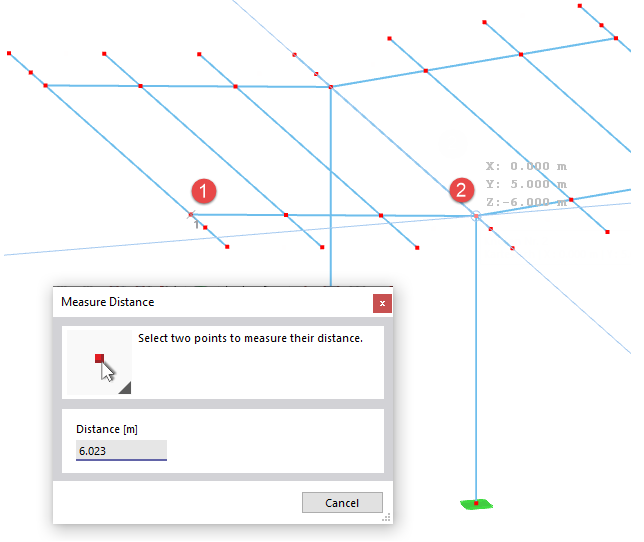

Clique sucessivamente nos nós ou barras determinantes no espaço de trabalho. Um diálogo fornece dicas sobre a ordem em que você deve proceder. Também é informado lá a 'Distância' ou 'Ângulo' do ponto referente à posição atual do cursor.

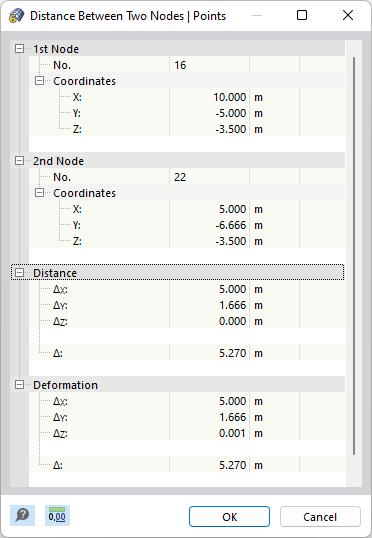

Quando você definir o último objeto, aparece um diálogo com as coordenadas dos pontos de referência e as informações sobre distância ou ângulo.

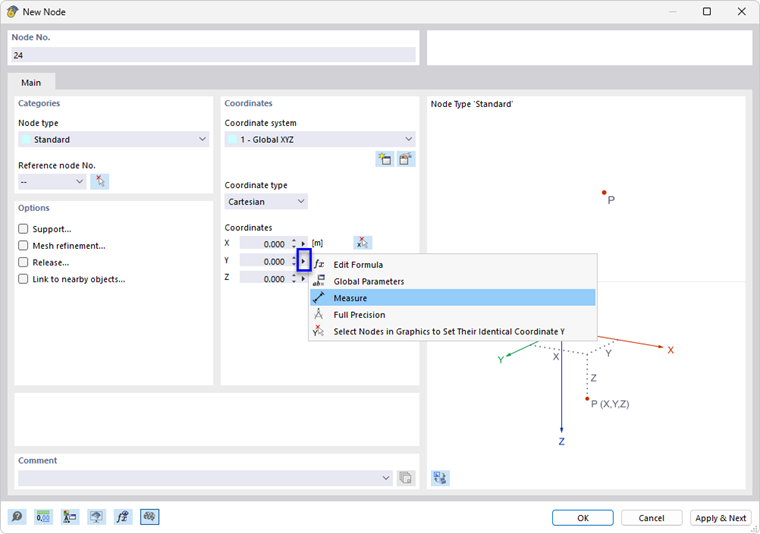

Função de medição no menu de contexto
Também em alguns diálogos há uma função de medição disponível, com a qual você pode determinar graficamente a distância para um parâmetro de entrada. Para isso, clique no botão
ao lado do campo de entrada. No menu de contexto, selecione então a opção Medir.
