Diagrammes calculés

Pendant le calcul, un diagramme montrant l'évolution du déplacement maximal s'affiche (voir image Progression du calcul ). Vous pouvez également examiner ce diagramme en détail après le calcul. De plus, vous avez la possibilité de créer des diagrammes de calcul personnalisés (BC) qui illustrent le comportement de convergence à des nœuds spécifiques de barres ou de supports. Pour ce faire, utilisez la catégorie de navigateur Diagrammes de calcul.

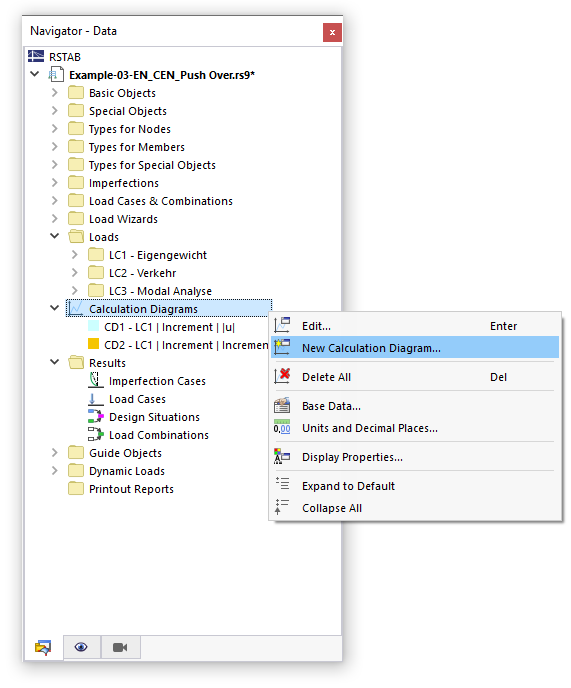

Catégorie « Diagrammes de calcul » du navigateur

Dans la boîte de dialogue 'Nouveau diagramme de calcul', vous pouvez définir les critères applicables à la représentation des résultats dans le diagramme.

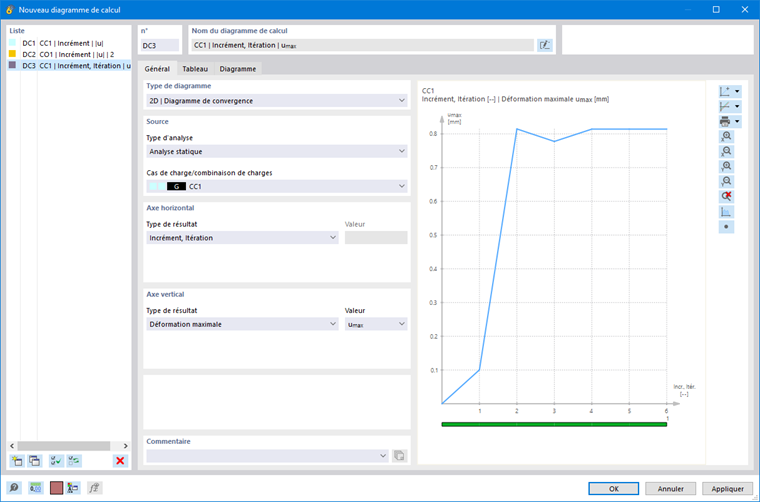

Boîte de dialogue « Nouveau diagramme de calcul »

Base

Si aucun résultat n'est disponible, seul l'onglet Base est accessible.

Type de diagramme

Plusieurs types de diagrammes sont disponibles dans la liste :

• 2D | Base : Vous pouvez spécifier individuellement quels résultats doivent être affichés sur l'axe horizontal et l'axe vertical du diagramme.
• 2D | Diagramme de convergence : Le diagramme montre comment la déformation maximale évolue au cours du calcul.
• 2D | Groupe : Le diagramme peut présenter les résultats de plusieurs diagrammes appliqués aux mêmes objets pour les mêmes types de résultats.
• 2D | Diagramme de calcul enchaîné : Vous pouvez représenter les résultats d'un cas de charge initial et final pour, par exemple, analyser des états de construction (Diagramme d'hystérésis).

Les autres options d'entrée sont adaptées au type de diagramme.

Source

Dans la liste, vous pouvez sélectionner le 'Type d'analyse' auquel le diagramme doit se rapporter. Si aucun module complémentaire d'analyse n'est activé dans les paramètres de base du modèle, seule lAnalyse statique' est disponible.

Définissez le cas de charge ou la combinaison de charges dont les résultats doivent être présentés dans le diagramme. Les combinaisons de résultats et les situations de dimensionnement ne sont pas disponibles car le diagramme ne peut pas représenter de résultats enveloppants.

Axe horizontal / Axe vertical

Dans ces deux sections, vous pouvez définir les critères de résultats applicables aux abscisses et aux ordonnées. Les options disponibles dans la liste 'Type de résultat' dépendent du Type de diagramme.

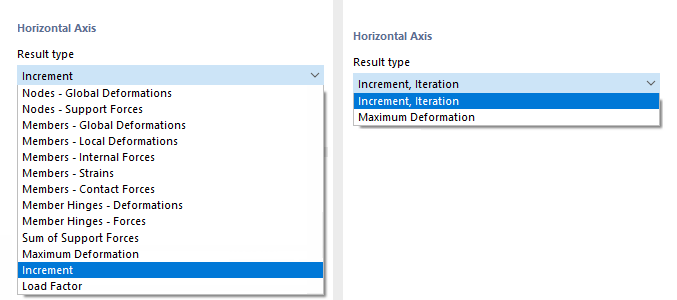

Types de résultats pour « 2D | Basique » (gauche) et « 2D | Diagramme de convergence » (droite)

Définissez le type de résultat pour l'axe horizontal. En général, il s'agit de lIncrément'. Pour l'axe vertical, vous pouvez attribuer à un diagramme de base une déformation ou une intensité de section, et à un diagramme de convergence la déformation maximale.

Dans un diagramme de base, vous sélectionnez dans la liste 'Valeur' le type de déplacement, de rotation ou d'intensité de section. Ensuite, définissez 'l'Objet' dont le résultat doit apparaître dans le diagramme et indiquez pour quel 'Nœud' cela doit se produire.

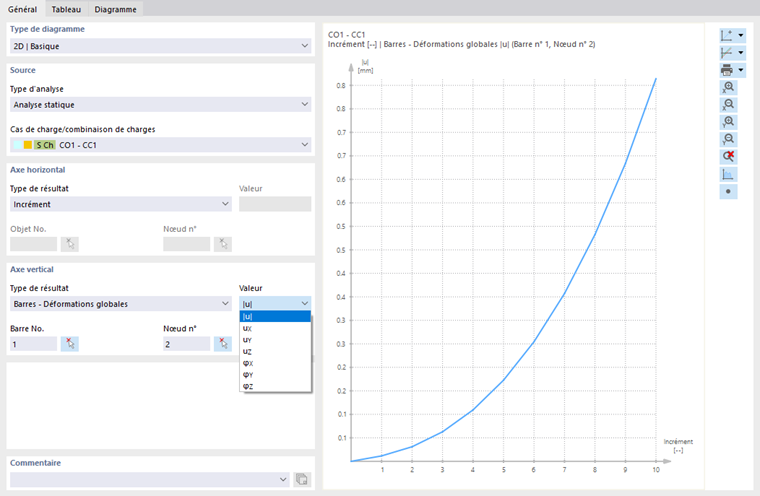

Définir les critères pour l’axe vertical

Diagramme

Le diagramme s'affiche dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles. Si vous modifiez un critère, le graphique se met à jour automatiquement. Dans l'onglet Diagramme, vous pouvez examiner le diagramme en grand format.

La barre verte sous un diagramme de convergence (voir la boîte de dialogue Nouveau diagramme de calcul) correspond au processus de convergence tel que présenté dans la fenêtre Progression du calcul .

Informations

Si le calcul s'effectue sur plusieurs étapes de charge, vous devriez activer l'option Sauvegarder les résultats de toutes les étapes de charge dans les Paramètres de l'analyse statique : De cette façon, tous les résultats apparaîtront dans le diagramme, pas seulement ceux de l'incrément le plus élevé.

Les boutons sous le diagramme ont les fonctions suivantes :

Bouton de liste avec options	Bouton de liste avec options pour l'alignement des abscisses X et des ordonnées Y
Bouton de la liste avec options	Bouton de liste avec options pour une représentation linéaire ou logarithmique des valeurs X et Y
	Bouton de liste avec options pour imprimer le diagramme
	Agrandit la longueur de l'axe des abscisses X
	Réduit la longueur de l'axe des abscisses X
	Agrandit la longueur de l'axe des ordonnées Y
	Réduit la longueur de l'axe des ordonnées Y
	Affiche le diagramme avec parcours rempli
	Indique la valeur maximale et minimale

Tableau

L'onglet Tableau est accessible dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles.

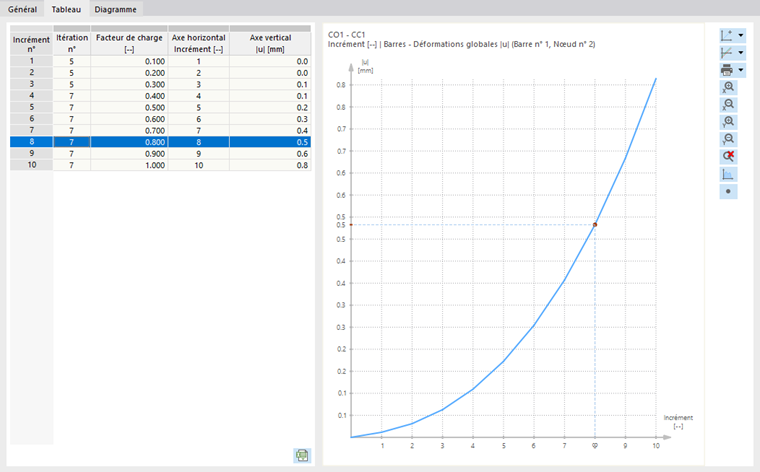

Tableau avec les valeurs de résultat du diagramme de calcul

Le tableau répertorie les valeurs calculées pour chaque itération et incrément de charge. Comme mentionné ci-dessus, les résultats de chaque étape de charge doivent être sauvegardés pour un calcul incrémental.

Les valeurs de la ligne sélectionnée sont marquées à droite dans le diagramme.

Diagramme

L'onglet Diagramme est accessible dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles.

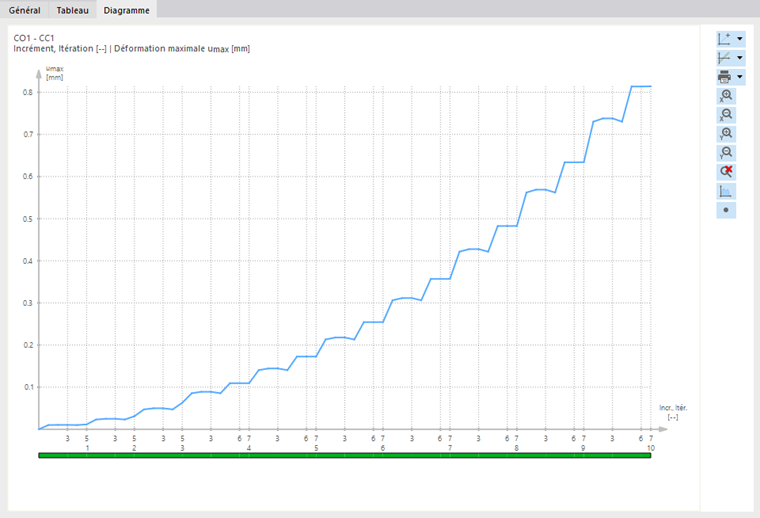

Diagramme de convergence pour le calcul incrémental

Le diagramme est présenté ici en vue complète, facilitant ainsi l'évaluation ciblée.

Grâce au bouton de liste , différentes options sont disponibles pour la documentation du diagramme (voir chapitre Graphiques).

Informations

Vous pouvez également évaluer les diagrammes dans le tableau Diagrammes de calcul disponible sous la sous-catégorie 'Vue d'ensemble' de l'analyse statique.
