Berechnungsdiagramme

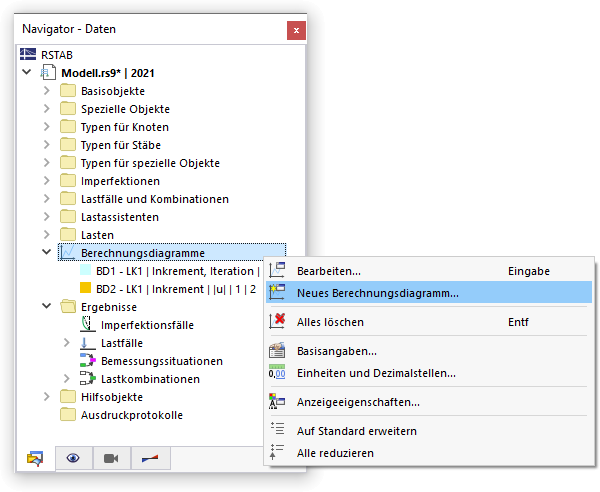

Während der Berechnung wird ein Diagramm mit dem Verlauf der maximalen Verschiebung angezeigt (siehe Bild Berechnungsfortschritt ). Dieses Diagramm können Sie nach der Berechnung auch in aller Ausführlichkeit untersuchen. Darüber hinaus haben Sie die Möglichkeit, benutzerdefinierte Berechnungsdiagramme (BD) zu erzeugen, die das Konvergenzverhalten an bestimmten Knoten von Stäben oder Lagern abbilden. Nutzen Sie hierzu die Navigatorkategorie Berechnungsdiagramme.

Im Dialog 'Neues Berechnungsdiagramm' können Sie die Kriterien festlegen, die für die Darstellung der Ergebnisse im Diagramm gelten.

Basis

Wenn noch keine Ergebnisse vorliegen, ist nur das Register Basis verfügbar.

Diagrammtyp

In der Liste stehen zwei Diagrammtypen zur Auswahl:

  • 2D | Basis: Sie können individuell vorgeben, welche Ergebnisse auf der horizontalen und vertikalen Achse des Diagramms dargestellt werden sollen.
  • 2D | Konvergenzdiagramm: Das Diagramm zeigt, wie sich die maximale Verformung im Verlauf der Berechnung entwickelt.

Die weiteren Eingabemöglichkeiten sind auf den Diagrammtyp abgestimmt.

Quelle

In der Liste können Sie den 'Analysetyp' auswählen, auf dessen Ergebnisse sich das Diagramm beziehen soll. Wenn bei den Modell-Basisangaben kein Analyse-Add-On aktiviert ist, steht nur die 'Statische Analyse' zur Verfügung.

Legen Sie den Lastfall oder die Lastkombination fest, dessen Ergebnisse im Diagramm dargestellt werden sollen. Ergebniskombinationen und Bemessungssituationen stehen nicht zur Auswahl, da das Diagramm keine umhüllenden Ergebnisse abbilden kann.

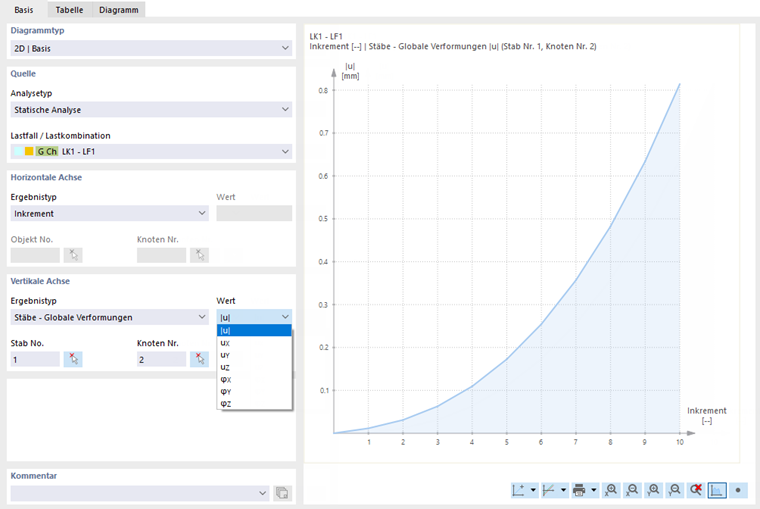

Horizontale Achse / Vertikale Achse

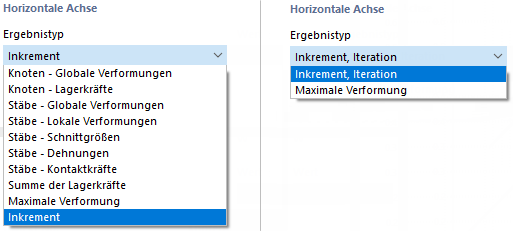

In diesen beiden Abschnitten können Sie die Ergebniskriterien festlegen, die für die Abszissen und Ordinaten gelten sollen. Die Auswählmöglichkeiten in der Liste 'Ergebnistyp' sind abhängig vom Diagrammtyp.

Legen Sie den Ergebnistyp für die horizontale Achse fest. In der Regel ist dies das 'Inkrement'. Der vertikalen Achse können Sie dann bei einem Basis-Diagramm eine Verformung oder Schnittgröße zuweisen, bei einem Konvergenzdiagramm die maximale Verformung.

Bei einem Basis-Diagramm wählen Sie in der 'Wert'-Liste die Verschiebung, Verdrehung oder den Schnittgrößentyp aus. Legen Sie dann das 'Objekt' fest, dessen Ergebnis im Diagramm erscheinen soll, und geben an, für welchen 'Knoten' dies erfolgt.

Diagramm

Das Diagramm wird angezeigt, sobald Ergebnisse des Lastfalls oder der Lastkombination vorliegen. Wenn Sie ein Kriterium ändern, aktualisiert sich die Grafik automatisch. Im Register Diagramm können Sie das Diagramm in Großansicht überprüfen.

Der grüne Balken unterhalb eines Konvergenzdiagramms (siehe Dialog Neues Berechnungsdiagramm) entspricht dem Konvergenzverlauf, wie er im Fenster Berechnungsfortschritt dargestellt ist.

Info

Falls die Berechnung über mehrere Laststufen erfolgt, sollten Sie in den Statikanalyse-Einstellungen die Option Ergebnisse aller Laststufen speichern aktivieren: Damit werden im Diagramm alle Ergebnisse dargestellt, nicht nur diejenigen des höchsten Inkrements.

Die Schaltflächen unterhalb des Diagramms sind mit folgenden Funktionen belegt:

Listenschaltfläche mit Optionen für Ausrichtung von Abszisse X und Ordinate Y
Listenschaltfläche mit Optionen für lineare oder logarithmische Darstellung der X- und Y-Werte
Listenschaltfläche Drucken Listenschaltfläche mit Optionen zum Drucken des Diagramms
X-Achse vergrößern Vergrößert die Länge der Abszisse X
X-Achse verkürzen Verkleinert die Länge der Abszisse X
Y-Achse verlängern Vergrößert die Länge der Ordinate Y
Y-Achse verkürzen Verkleinert die Länge der Ordinate Y
Gefüllter Verlauf Stellt Diagramm mit gefülltem Verlauf dar
Maximum-Minimum-Wert Gibt maximalen und minimalen Wert an

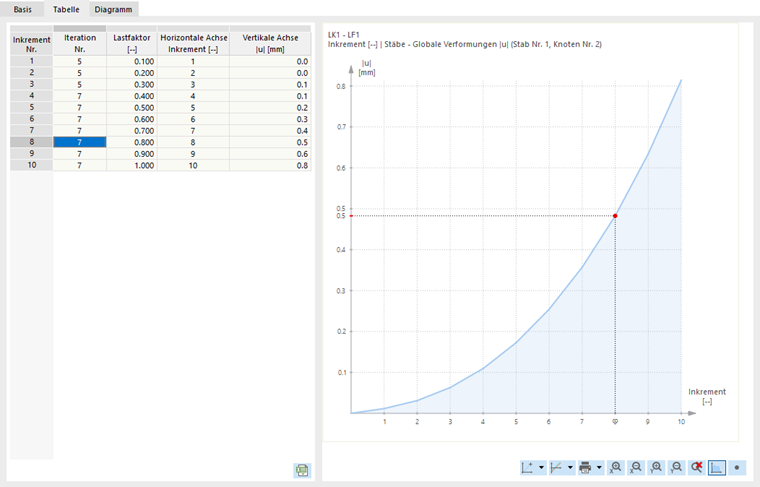

Tabelle

Das Register Tabelle ist verfügbar, sobald die Ergebnisse des Lastfalls oder der Lastkombination vorliegen.

In der Tabelle werden die Werte aufgelistet, die in den einzelnen Iterationen und Lastinkrementen berechnet wurden. Wie oben erwähnt, müssen bei einer inkrementellen Berechnung die Ergebnisse der einzelnen Laststufen gespeichert sein.

Die Werte der selektierten Zeile werden rechts im Diagramm gekennzeichnet.

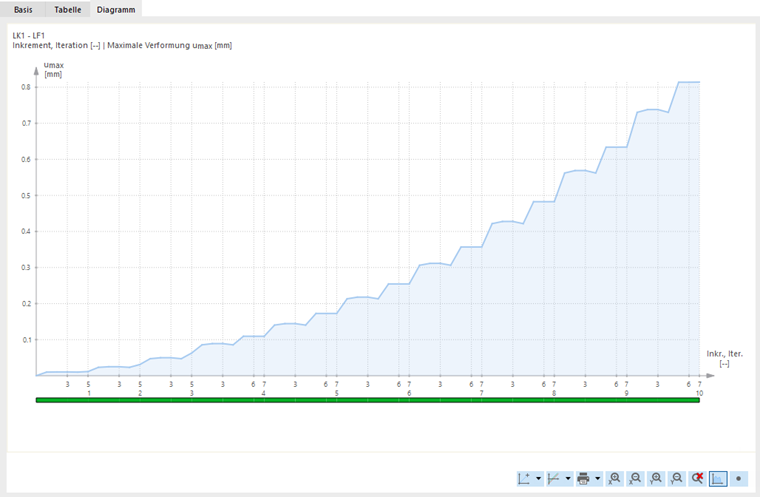

Diagramm

Das Register Diagramm ist verfügbar, sobald die Ergebnisse des Lastfalls oder der Lastkombination vorliegen.

Das Diagramm wird hier in einer Vollansicht dargestellt. Sie erleichtert die gezielte Auswertung.

Über die Listenschaltfläche Sofort Drucken bestehen verschiedene Möglichkeiten, die Sie für die Dokumentation des Diagramms nutzen können (siehe Kapitel Grafiken).

Info

Sie können die Diagramme auch in der Tabelle Berechnungsdiagramme auswerten, die in der Unterkategorie 'Übersicht' der statischen Analyse verfügbar ist.
