Diagramas de cálculo

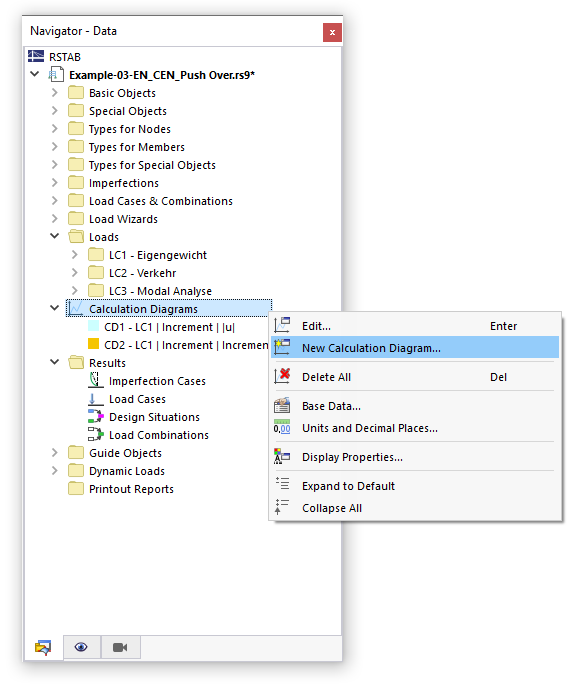

Durante o cálculo, é apresentado um diagrama que mostra o percurso do deslocamento máximo (ver imagem Progresso do cálculo ). Também é possível verificar este diagrama com mais detalhes após o cálculo. Além do mais, pode criar diagramas de cálculo definidos pelo utilizador ( CD ) que apresentam o comportamento de convergência em nós específicos de barras ou apoios. Pode encontrar os Diagramas de cálculo no Navegador – Dados.

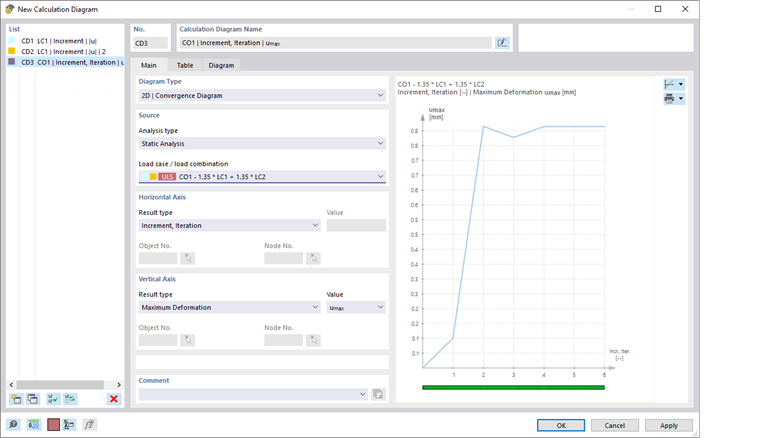

Na caixa de diálogo 'Novo diagrama de cálculo', pode definir os critérios para a exibição dos resultados no diagrama.

Base

Se os resultados ainda não se encontram disponíveis, apenas o separador Geral estará disponível.

Tipo de diagrama

Na lista existem dois tipos de diagramas:

  • 2D | Básico: O utilizador pode especificar individualmente quais os resultados que devem ser mostrados nos eixos horizontal e vertical do diagrama.
  • 2D | Diagrama de convergência: O diagrama mostra como é que a deformação máxima se desenvolve durante o cálculo.

As outras opções de entrada nesta caixa de diálogo são adaptadas ao tipo de diagrama que está definido.

Origem

Na lista, pode seleccionar o 'Tipo de análise' fornecendo os resultados aos quais o diagrama se refere. Se nenhum 'Módulo de análise' tiver sido ativado nos dados gerais do modelo, apenas a 'Análise estática' estará disponível.

Defina o caso ou combinação de carga cujos resultados devem ser apresentados no diagrama. As combinações de resultados e as situações de dimensionamento não estão disponíveis para seleção porque o diagrama não pode representar nenhuns resultados envolventes.

Eixo horizontal/Eixo vertical

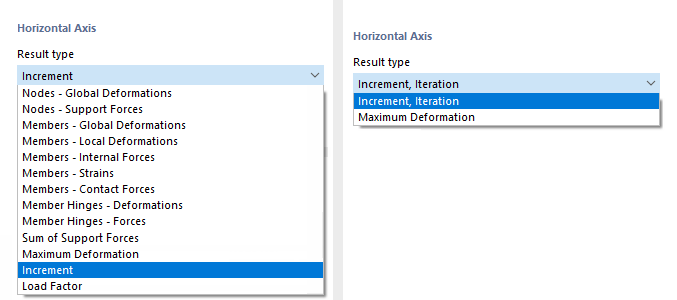

Nessas duas secções de diálogo, pode definir os critérios de resultados que são para ser aplicados às coordenadas x e y. As opções na lista 'Tipo de resultado' dependem do {%>

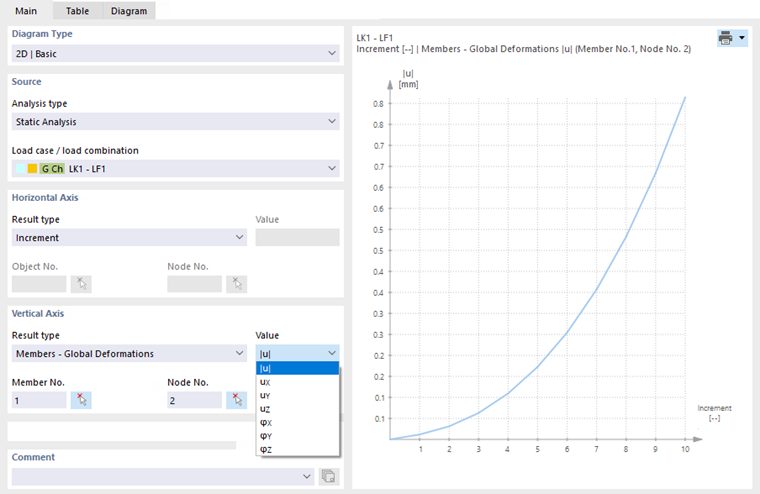

Defina o 'Tipo de resultado' para o eixo horizontal. Geralmente, é o 'Incremento'. Depois, pode atribuir uma deformação, força interna ou momento ao eixo vertical para um diagrama de base, ou a deformação máxima para um diagrama de convergência.

Se está definido um diagrama básico, seleccione o tipo de deslocamento, rotação ou força e momento internos na lista 'Valores'. De seguida, defina o 'Objeto' cujo resultado pretende ver no diagrama e especifique o 'Nó' para o qual isso é feito.

Gráfico

O diagrama é apresentado assim que os resultados do caso de carga ou da combinação de carga estiverem disponíveis. Quando altera um critério, o gráfico é atualizado automaticamente. No separador {%>

A barra verde por baixo de um diagrama de convergência (ver {%>a janela Progresso do cálculo. banner

|Botão de lista com opções para a orientação da abcissa X e da ordenada Y
|Botão de lista com opções para representação linear ou logarítmica dos valores X e Y
Botão Imprimir lista |Botão de lista com opções para imprimir o diagrama
Aumentar o zoom no eixo X |Aumenta o comprimento do eixo x X
Encurtar eixo X |Aumenta o comprimento do eixo x X
Prolongar o eixo Y |Aumenta o comprimento da ordenada Y
Encurtar eixo Y |Diminui o comprimento da ordenada Y
Diagrama sólido |Exibe o diagrama com um gradiente preenchido
Valor máximo-mínimo |Dá o valor máximo e mínimo

  1. /#

">tableTab

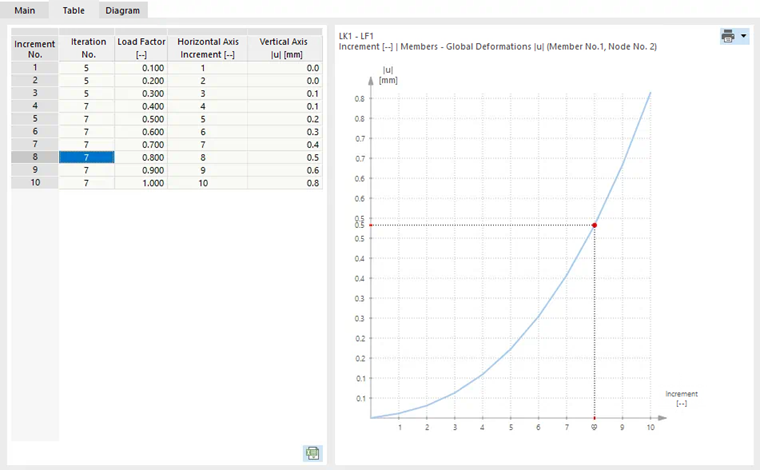

A tabela lista os valores que foram calculados nas iterações individuais e nos incrementos de carga. Conforme mencionado acima, os resultados dos incrementos de carga individuais devem ser guardados quando realiza um cálculo por incrementos.

Os valores da linha seleccionada são indicados à direita no diagrama.

">diagramTab@

Gráfico

O separador Diagrama fica disponível assim que os resultados do caso ou combinação de carga estiverem disponíveis.

O diagrama é apresentado em vista completa. Isso facilita uma avaliação específica.

o Imprimir imediatamente o botão de lista providencia várias opções que pode utilizar para a documentação do diagrama (ver o capítulo Gráficos).

Informação

Também pode avaliar os diagramas no Tabela de diagramas de cálculo que está disponível na subcategoria 'Vista geral' da análise estática.
