Este assistente de carga permite importar forças de reação de apoios de nós de outro modelo e aplicá-las como cargas. Desta forma, é possível interligar digitalmente modelos como estáticas de posição. Os modelos conectados são gerenciados nas informações básicas do modelo na aba Modelos Dependentes.
Modelo
Na aba Modelo, você define o modelo cujas reações de apoio devem ser importadas. Este "modelo de origem" é referido no assistente de carga como 'Modelo Conectado'. Devem ser observadas as seguintes condições:
- O modelo atual e o modelo conectado devem estar no mesmo projeto .
- Ambos os modelos devem ter IDs de modelo diferentes (veja o capítulo Parâmetros do Modelo ).
- Não é necessário abrir o modelo conectado.
- O modelo conectado deve estar salvo com resultados. Caso contrário, não é possível importar reações de apoio.

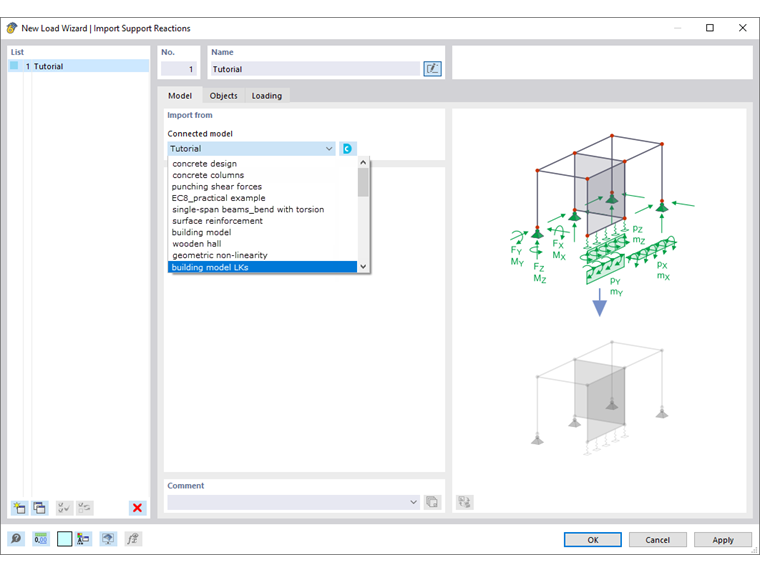

Selecione na lista 'Modelo Conectado' o "modelo de origem" (veja a imagem Novo Assistente de Carga | Transferência de Reações de Apoio). Você também pode fazer a seleção no Centro Dlubal ao usar o botão
.
Objetos

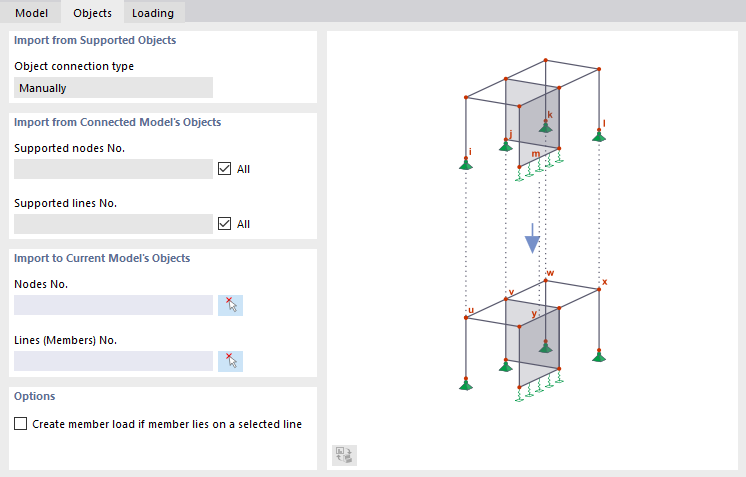

Na aba Objetos, você atribui reações de apoio do modelo conectado aos nós do modelo atual.
Transferir de objetos suportados
No estado atual de desenvolvimento (agosto de 2023), apenas o tipo de conexão de objetos manual está disponível. Os objetos devem ser especificados pelo usuário.
Transferir de objetos do modelo conectado
Por padrão, todos os nós que têm reações de apoio no modelo conectado são considerados para importação. Se você deseja considerar apenas nós específicos, desative o campo de seleção 'Todos'. Em seguida, você pode inserir os números dos nós suportados para o modelo de origem.
Transferir para objetos do modelo atual
Indique os números dos nós onde as reações do modelo conectado devem atuar como cargas. Com o botão
, você também pode selecionar os objetos na janela de trabalho.
Carga
A aba Carga gerencia a atribuição das cargas nos casos de carga do modelo conectado e do modelo atual.
Categorias
O 'Tipo de Conexão de Carga' determina como os casos de carga são conectados entre os dois modelos. A lista contém duas entradas:

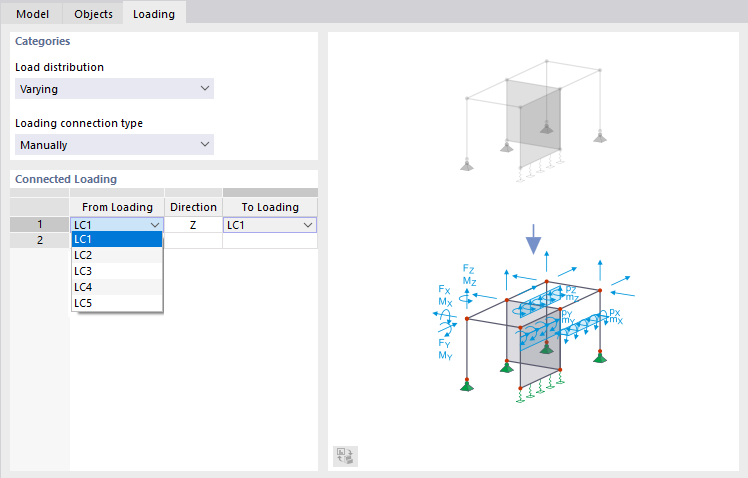

- Manual: Você pode especificar na seção 'Carga Conectada' como os casos de carga do modelo conectado serão vinculados aos do modelo atual (veja a imagem Selecionar Carga Conectada).
- Automática: O programa atribui as reações de apoio do modelo conectado de caso de carga a caso de carga correspondente no modelo atual.
Carga Conectada
Para o tipo de conexão de carga 'Manual', você pode definir individualmente como os casos de carga do modelo conectado estarão vinculados aos do modelo atual: Selecione para isso nas listas das colunas 'De Carga' e 'Para Carga' os números de casos de carga relevantes (veja a imagem Selecionar Carga Conectada). Na atribuição automática, essas opções de seleção não existem. O RSTAB atribui as reações de apoio numericamente aos casos de carga correspondentes.

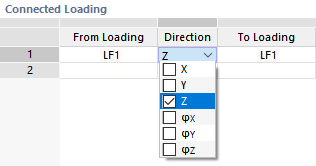

Na lista 'Direção', você pode definir quais componentes das reações de apoio devem ser consideradas na importação. Tanto forças quanto momentos estão disponíveis para seleção.
Cargas Geradas
Ao transferir reações de apoio, você pode manter as cargas – como é geralmente possível para cargas geradas – como cargas geradas ou decompô-las em cargas individuais. Esta opção é descrita no capítulo Assistentes de Carga. Para reações de apoio, você também pode escolher se deve manter a conexão com o modelo de origem. No menu de contexto do assistente de carga, duas opções estão disponíveis para isso.
Se você deseja cortar completamente a conexão, utilize a opção Desconectar Modelo Dependente. Com isso, o campo de seleção 'Transferência de Reação de Apoio' no diálogo de edição da carga é desativado (veja, por exemplo, o capítulo Cargas de Nós).
